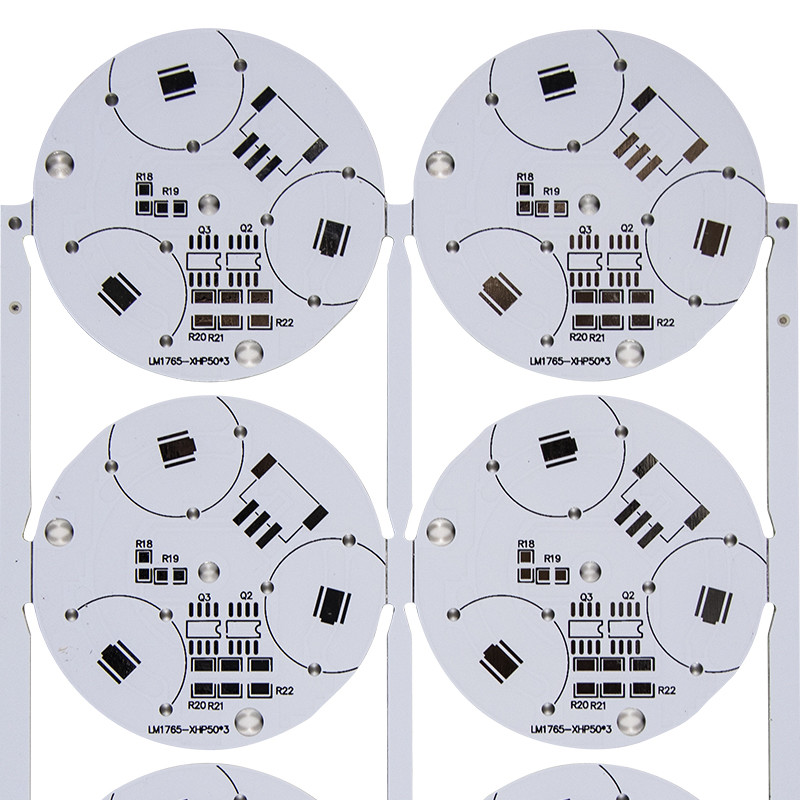

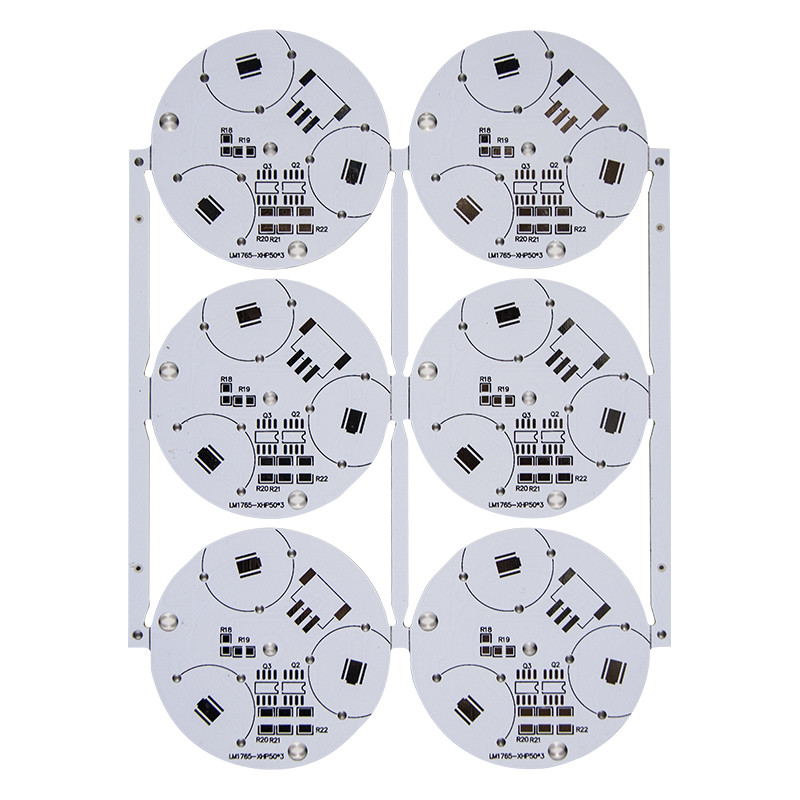

Min Line Spacing 22mil LED PWB-Brett für Handelsflut-Licht
DIY führte helles PWB-Brett führte Aluminiumbrett für Flutlicht-PWB
Was ist Aluminium-PWB?
Ein Aluminium-PWB hat einen ähnlichen Plan zu jedem möglichem anderen PWB. Es hat eine Schicht oder Schichten Kupfer, Lötmittelmaske und silkscreen überlagert über ihm. Anstatt, ein Fiberglas oder ein Plastiksubstrat zu haben, obwohl, eine Aluminiumleiterplatte ein Metallsubstrat hat. Diese Basis enthält hauptsächlich eine Kombination des Aluminiums. Der Metallkern kann aus Metall völlig bestehen oder eine Kombination des Fiberglases und des Aluminiums haben. Aluminium-PCBs sind gewöhnlich einseitig, aber können doppeltes sein auch mit Seiten versehen. Mulilayer Aluminium-PCBs sind in hohem Grade schwierig herzustellen.
Aluminiumbretter erhalten den meisten Gebrauch in LED und treiben die Umwandlung von Elektronik an. Das helle Licht, das durch LED produziert wird, schafft hohe Stufen der Hitze, die Aluminium weg von Komponenten verweist. Ein Aluminium-PWB verlängert die Lebensdauer eines LED-Gerätes und liefert mehr Stabilität. Sie können Aluminiumsubstrate Straßenlaterne in, in den Bremslichtern und in der Haushaltsbeleuchtung finden. Sie lassen Leistungsverstärker Strom ändern und Elektronik regulieren. Schöpfer in vielen anderen Industrien finden auch Gebrauch in den Aluminiumleiterplatten, aber sie führen sie nicht als häufig ein.
Warum wird Aluminium in den Leiterplatten verwendet?
Aluminium kann Hitze weg von wesentlichen Komponenten wirklich übertragen und die schädliche Wirkung so herabsetzen, die sie auf der Leiterplatte haben könnte. Höhere Haltbarkeit: Aluminium stellt Stärke und Haltbarkeit zu einem Produkt zur Verfügung, das keramische oder Fiberglasbasis nicht können.
EINZELTEIL | Fähigkeit |
Schichten | 1-22 |
Stärkeres Kupfer | 1-6OZ |
Produkt-Art | HF (Hochfrequenz) u. (Hochfrequenz) Brett, lmpedance Bedienpult. Feines Neigungsbrett HDl board.BGA& |
Lötmittel-Maske | Nanya&Taiyo; LPl u. Mattgreen, gelb, weiß, blau, schwarz, rot. |
Grundmaterial |
FR4 (Shengyi China, ITEQ, KBA+, Hz), Hl-TG. FR06, Rogers takonisch, Argon, Nalco, lsola, Aluminium und so weiter |
Fertige Oberfläche | HASL.Lead-free HASL.Falsh Gold, ENIG (Immersions-Gold). OSP, lmmersion Tin.lmmersion silbern, hartes Gold |
Technische Spezifikation |
Minimale Linienbreite/Abstand: 3.5/4mll (laserdrill) Multilayers: 0.40-4.0mm, Minimale Lötmittel-Masken-Brücke: 0.08mm Längenverhältnis: 8: 1 |
Anwendungen PWBs LED:
Lichter PWBs LED können in die zahlreichen beleuchtenden Anwendungen enthalten werden wegen ihrer Kombination der ausgezeichneten Energieeffizienz, der niedrigen Kosten und der maximalen Entwurfsflexibilität. Beispiele umfassen Automobilscheinwerfer, Flughafenrollbahn-Landescheinwerfer, die Beleuchtung, die in den Militärfeldanwendungen, Straßenlaterne in, im Landstraßentunnel Beleuchtung verwendet wird, photo-voltaische (Solar) Beleuchtung, Taschenlampen und Laternen, die Verkehrs- und Signalbeleuchtung und beleuchten in der Krankenhausoperationsraum-, Betriebsbeleuchtung des starken Wachstums und in vielen anderen.
FAQ:
Q1. Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 1pcs annehmen.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Ist es OKAY, mein Logo auf Produkt zu drucken?
: Ja. Informieren Sie uns bitte formal vor unserer Produktion und bestätigen Sie den Entwurf, der erstens auf unserer Probe basiert.
