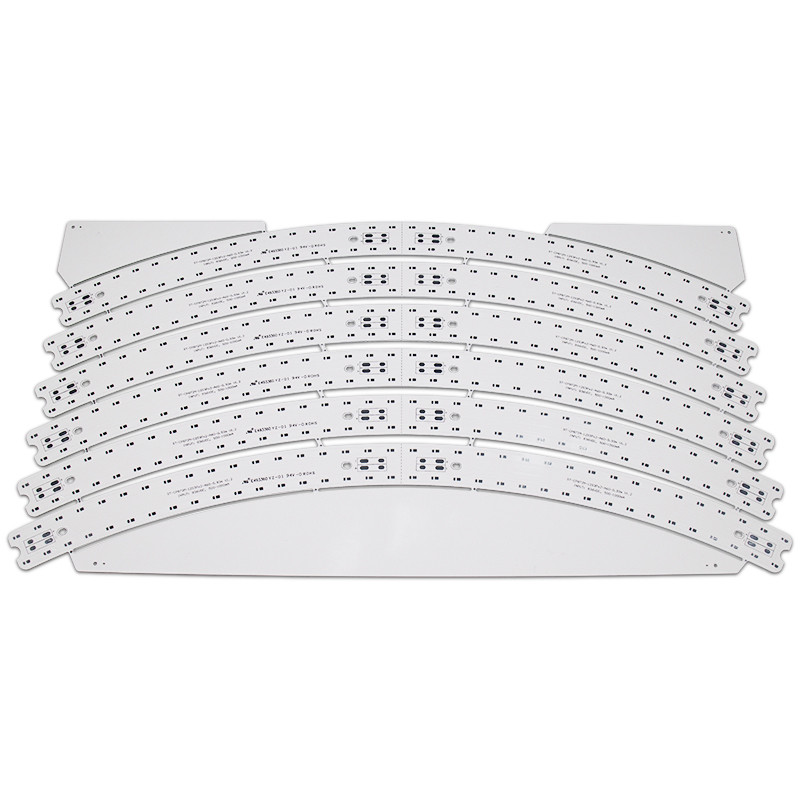

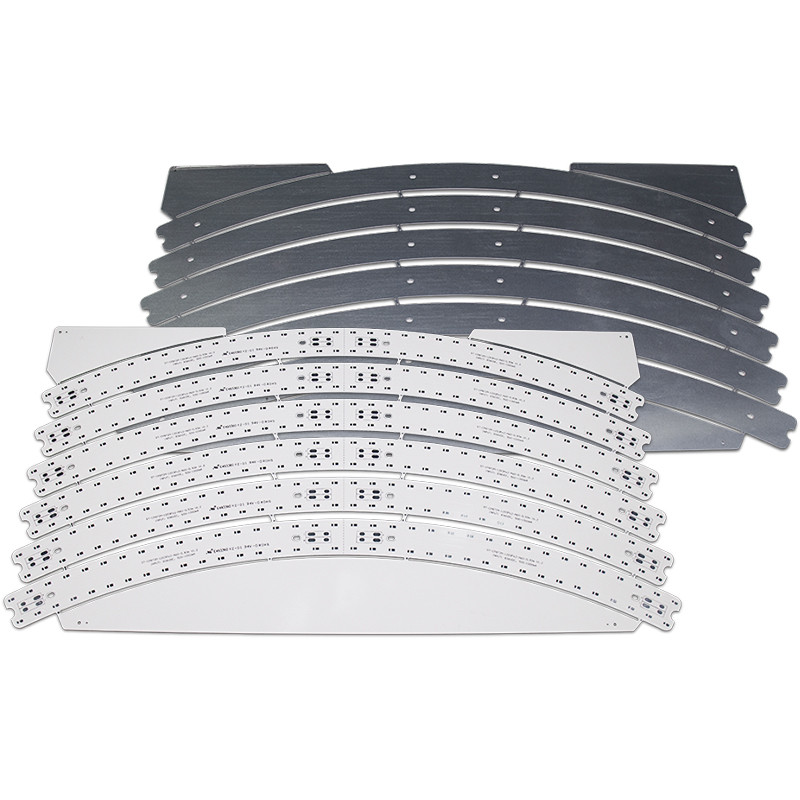

100W 120W 500W 1000W 3030 LED wachsen Leichtmetall-Kern-Leiterplatte
1. Einleitung
Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.
2. Material: Aluminium-Basis PWB
| Einzelteil |
Einheit |
|
Spezifikation |
Testbedingung |
| Isolierungsstärke |
um |
Maximal
Minute
|
200
60
|
— |
| Lötmittelwiderstand (288℃) |
Sek. |
Minute |
600 |
IPC-TM-650 2.4.13.1 |
| Wärmestoß |
288℃10“ /cycle |
Minute |
6mal |
IPC-TM-650 2.4.13.1 |
| Schälfestigkeit (normaler Status) |
lb/in |
Minute |
9 |
IPC-TM-650 2.4.8 |
| Durchbruchsspannung |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Spezifischer Durchgangswiderstand (normale status>E+14) |
Ω · cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstandskraft (normale status>E+12) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Dielektrizitätskonstante
1 MHZ normaler Status
1 Gigahertz normaler Status
|
— |
|
5,6
5,3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Ableitung konstant
1 MHZ normaler Status
1 Gigahertz normaler Status
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Wasseraufnahme |
% |
|
0,2 |
IPC-TM-650 2.6.2.1 |
|
Wärmeleitfähigkeit
(maß auf der einzigen Dämmschicht)
|
W/m℃ |
|
1,0 |
ASTM-E1461 |
| Entflammbarkeit |
94V-0 |
|
Durchlauf |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| TD |
℃ |
|
410 |
TBD (5wt% Verlust) |
| MOT (RTI) |
℃ |
|
130 |
UL746B |
| CTI (Kriechstromzahl) |
V |
|
>600 (PLC=0) |
UL746E DSR |
3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.
6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung
7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.
Aluminium-PWB
Die Aluminiumleiterplatte enthält eine Dünnschicht des thermisch leitfähigen dielektrischen Materials, das den Effekt der Übertragung von Hitze hat.
Eine Aluminiumleiterplatte wird auch niedriges AluminiumpWB, flexibles Aluminium-PWB, Metallplattierte Leiterplatte (MCPCB), ein Isoliermetallsubstrat (IMS oder IMPCB), etc. genannt.
Struktur von Aluminium-PWB
Die Aluminiumleiterplatte wird aus einer einzigartigen Sandwich-Struktur verfasst.
Stromkreis-Schicht
Der Druckschaltkreis wird mit einer Schicht des Kupfers 1oz-10oz geätzt, um die Komponenten zusammenzubauen und zu verbinden, die einen höheren Strom tragen können, der mit FR-4 verglichen wird.
Dämmschicht
Die Hauptrolle der Dämmschicht ist Isolierung und Wärmeleitfähigkeit, spielt sie eine zentrale Rolle in Aluminium-PWB, das hilft, Hitze zu zerstreuen und die Betriebstemperatur des Gerätes zu verringern, um erhöhte Leistungsabgabe zu erzielen, verringertes Volumen, und dauerhaft.
Metallsubstrate
Das Metallsubstrat kann entsprechend den Anforderungen vom thermischen vorgewählt werden und mechanische Leitfähigkeit des Aluminium-PWBs, Aluminium ist die ideale Wahl, aber auch Kupfer, Edelstahl, Eisen, Silikonstahl, etc.
