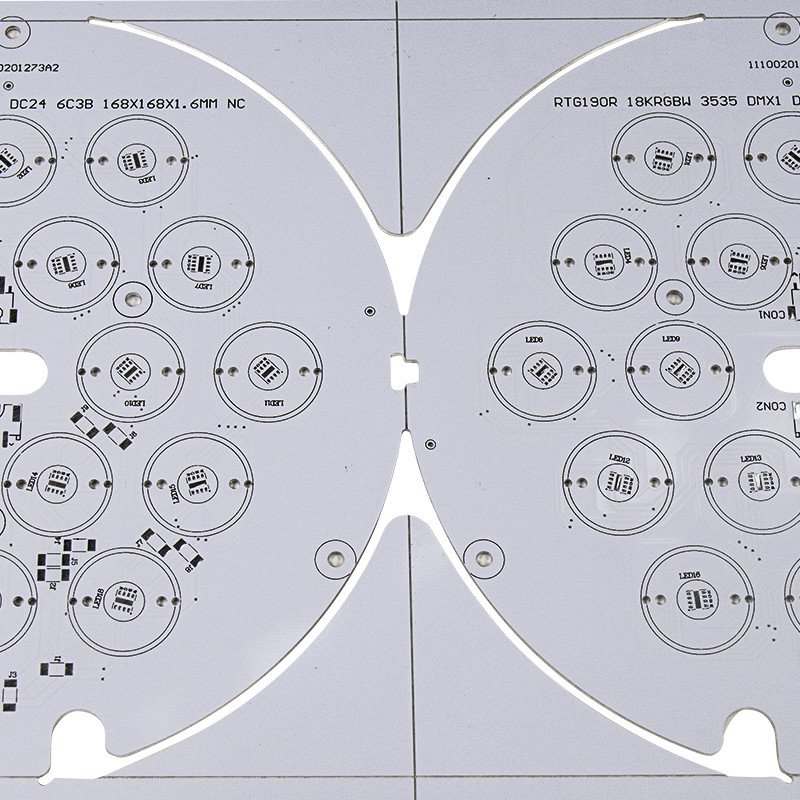

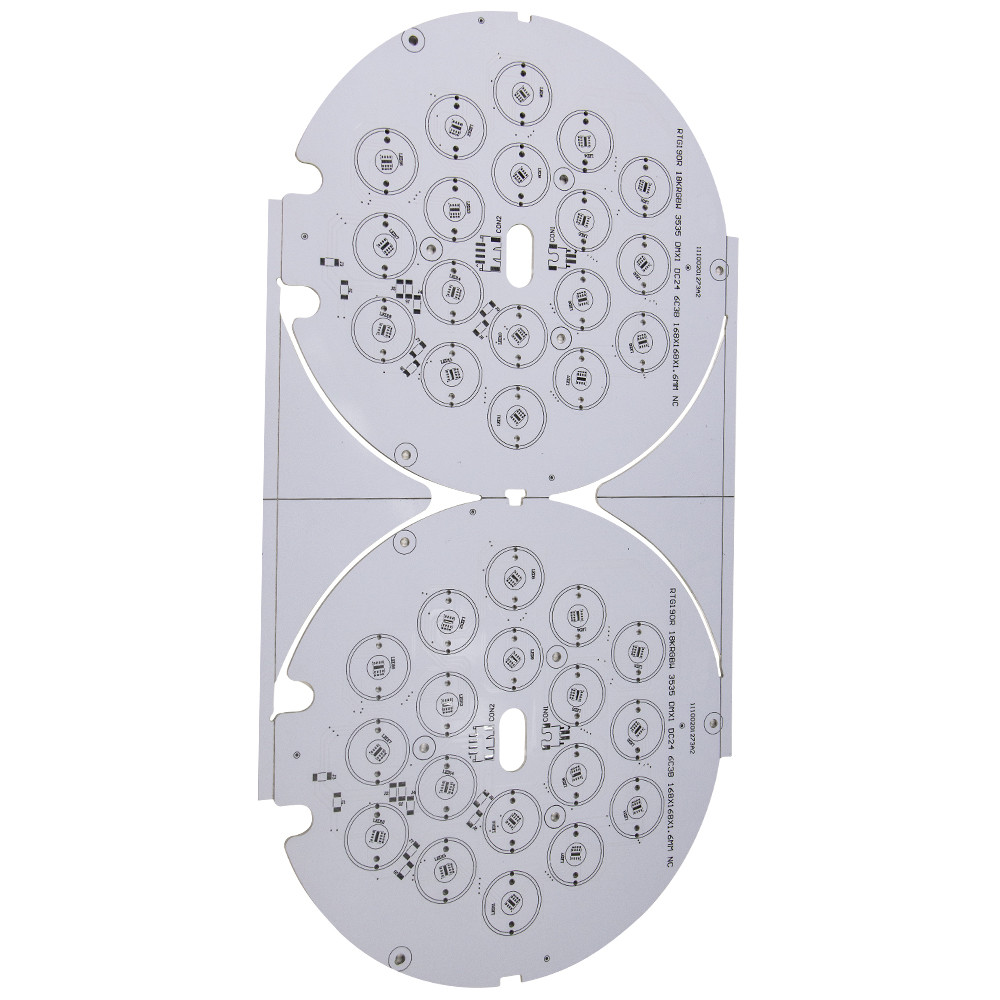

Leiterplatte-Aluminiumbasis der Stärke-1.6mm 2.0mm der Gewohnheits-LED
PWB-Brett Birne LED-PWBs fertigte Aluminium-LED LED-PWB-Herstellung besonders an
Aluminium-PWB kommen Details voran:
1. überlagern Aluminium-PWB-Kupfer-Spuren
Die kupferne Schicht des Stromkreises (Spuren) wird geätzt, um die gedruckte Schaltung zu bilden, verglichen mit Material FR4,
Aluminium-PWB kann höheren elektrischen Strom tragen wenn die gleiche starke Stromkreisschicht und die gleiche Spurnbreite.
2. Aluminium-Schicht PWBs Dielectic
Die dielectic Schicht ist die Kerntechnologie des Aluminium-PWBs, das hauptsächlich als die Funktion der Adhäsion, der Isolierung und der Wärmeleitung dient.
Das besser die Wärmeleitfähigkeit der Isolierung ist, schneller die Komponenten die Hitze verbreiteten, als sie arbeiten, die den Zweck wie das Verbessern des Energieladens der Module verwirklichen können und Volumen, Erweiterungslebensdauer verringern und die Spitzenleistung erhöhen.
3. Aluminium-PWB-Metallsubstrat-Schicht
Normalerweise die Kosten und die technische Eigenschaft betrachtend, ist Aluminium die ideale Wahl. Die verfügbaren Aluminiumplatten sind 6061,5052,1060 etc.
Wenn es eine höhere Wärmeübertragungsleistung, mechanischen Eigenschaften, elektrischen Eigenschaften und andere spezielle Leistungsanforderungen gibt, können Kupfer, Edelstahlplatte, Eisenplatte, Silikonstahlplatte, usw. auch verwendet werden.
Einzelteil |
Handwerks-Kapazität |
Schicht |
1-8Layers |
Grundmaterial für PWB |
FR4, CEM-1, 22F, Aluminium-, hoher Tg materiell, Halogen-freies Material hohe Häufigkeit ROGERS |
Stärke |
0.6-2.4mm |
Kupferne Stärke |
0.5-2OZ |
Oberflächenbehandlung |
HASL (Zinn-Führung frei), ENIG (Immersions-Gold), Immersions-Silber, Vergolden (grelles Gold), OSP, etc. |
Soldermask |
Grünes, weißes, rotes, gelbes, schwarzes, blaues, transparentes usw. |
Min.line-Breite |
0.15mm |
Min.line-Raum |
0.15mm |
Min.hole-Größe |
0.25mm |
E-Prüfung |
E-Prüfung 100% (Hochspannungsprüfung); Fliegende Sondenprüfung |
Zertifikat |
SGS.UL. ROHS, CQC. ISO9001: 2015 |
MOQ |
5pcs |
Anwendbar auf |
LED-Licht, Klimaanlage, elektrisches equipent, Reinigungszusammenbringen |
Anwendungen von Aluminium-PWB:
Allgemeinbeleuchtungsanwendungen (Straßenbeleuchtung, Taschenlampe, Scheinwerfer, etc.)
Rücklichteinheitsanwendungen
Automobil-LED Anwendungen des Systems
Leistungsverstärker: Telekommunikation, Hochspannungsregler, Stromversorgung
Hybrid-/der elektrischen Motorsteuerunganwendungen
Automobil
FAQ:
Q: Haben Sie irgendein MOQ Limited?
: Wir havent irgendein begrenztes über MOQ. Alle Probe und Massenproduktion können sich stützen.
Q: Wie über Ihre Versorgungskapazität?
: Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.
Q: Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
