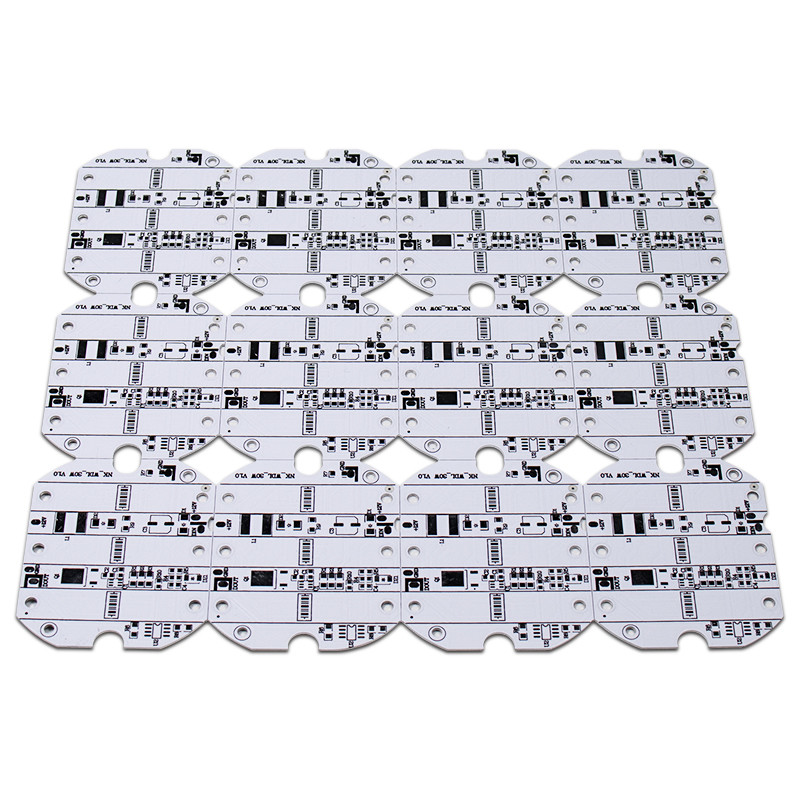

SMT-Soem führte Aluminium-PWB 2835 3030 Mcpcb für geführtes Leuchtröhre-PWB
Produktdetails
Modell NEIN. | HMY-808 | Besonders angefertigt | Besonders angefertigt |
Schichten | 1 ~16layers | Ursprung | Shenzhen, China |
Grundmaterial | FR4, hoher Tg FR4, Halogen frei, Isola, Rogers, Aluminium | ||
Fertige Brett-Stärke | 0.2~3.8mm | Kupferne Stärke | 0.5oz | 6oz |
Oberflächenveredelung | HASL, ENIG, OSP, Immersions-Silber, ImmersionTin, | Maximale Vergoldenstärke | 50 Mikrozoll |
Silkscreenfarbe | Weiß, schwarz, grün, gelb, rot, blau | ||
Minimale Spur Breite | 0.075mm (3mil) | Min Trace Space | 0.075mm (3mil) |
Minimale fertige Lochgröße | 0.1mm (4mil) für Laser-Löcher; 0.2mm (8mil) für mechanische Löcher | ||
Maximale fertige Größe | 600mm*900mm | Loch-Toleranz | PTH: ±0.076mm (+/-3mil), NTPH: ±0.05mm (+/-2mil) |
Lötmittelmaskenfarbe | Grün, weiß, schwarz, rot, gelb, blau, Matt - schwarz, Matt-grün | Widerstand-Steuerung | ±10% |
Profilieren des Lochens | Wegewahl, V-CUT, Abschrägung, lochend | Spezielle Löcher | Blinde/begrabene Löcher, angesenkte Löcher |
Referenzstandard | IPC-A-600H Klasse 2, Klasse 3, | Zertifikat | UL, ISO9001, ROHS.SGS, CQC |
Paket | Vakuum u. Karton |
Verpacken u. Lieferung
Verpackendetails: Karton-Kasten mit Vakuumantistatische Tasche innerer Lieferung.
Lieferfrist: 2 bis 15 Tage nach Ablagerung
FAQ
Obwohl alle Aluminium-clads die gleiche Weise d.h. in der Wärmeableitung bearbeiten, haben verschiedene Arten die einzelnen Eigenschaften, die auf ihrem Entwurf und Struktur basieren. Die folgenden ist die Arten von Aluminium-clads, dass Sie wissen sollten.
Wenn wir Durchloch Aluminium-PWB entwerfen, füllt der Hersteller nach und bohrt eine einzelne Aluminiumschicht vor und wendet dann das lamellenförmig angeordnete Material an. Es gibt eine Bildung eines Kernes des mehrschichtigen Baus nach diesem Prozess. Danach lamellieren er die thermischen Materialien auf den zwei Seiten des Brettes mit thermischen Bindemitteln. Das Feinschliff bezieht mit ein, auf die Versammlung zu bohren.
Ein flexibles Aluminium-PWB ist eine vor kurzem vermarktete Leiterplatte mit einem Polyimideharz, das mit Keramikfiltern nach Kauf integriert wird.
Das zwei Wesentliche der Materialien ist, Isolierung, Flexibilität (Sie können das PWB zu jeder möglicher Form verdrehen oder falten und die Form behalten) und thermische Leistungsfähigkeit zu erhöhen. Was mehr ist, ist ihre Anwendung kosteneffektiv, da Sie nicht brauchen, Verbindungsstücke oder Kabel zu kaufen. Sie ist nachteilig, weil Sie das Endprodukt nicht ändern oder ändern können, sobald Sie eine spezifische Form erwerben.
Mehrschichtiges Aluminium PCBs hat Mehrfachschicht thermisch leitfähige Dielektrika. Der Entwurf setzt eine oder mehrere Schichten Schaltkreis gefunden im Nichtleiter mit blinder thermischer vias Darstellung oder Signal vias fest.
Ein Vorteil zur Anwendung mehrschichtigen IMS-PWBs ist die direkte und Betriebslösung, die sie für Wärmeleitfähigkeit in den komplexen Produkten anbieten. Gegenteil zu dem, sind sie teuer und können sich nicht in der Wärmeübertragung in den einlagigen Entwürfen leicht engagieren. Ihre Anwendung ist häufig in den Stromversorgungsprodukten.
In dieser Art von PWB; die Isolierschicht ist ein Epoxidharzmaterial. Das Epoxidharz sollte ausgezeichnete Wärmeleitfähigkeit haben.
Mit Hochfrequenzaluminium-PWB hat die Isolierschicht ein Polyolefin- oder Polyimidematerial. Andere Male, kann es gesponnenes Fiberglas zwischen einem Epoxidharz sein. Der Zweck der Materialien ist, die Flexibilität des PWBs zu verbessern.
