Einseitige Aluminium-Leiterplatte-gute Wärmeableitung PWB-94v0
Eine Dünnschicht thermisch des leitfähigen aber elektrisch isolierenden Nichtleiters wird zwischen einem Metallfuß und einer kupfernen Folie lamelliert. Die kupferne Folie wird in das gewünschte Stromkreismuster geätzt und der Metallfuß zeichnet Hitze weg von diesem Stromkreis durch den dünnen Nichtleiter.
Aluminium-PWB ist ein einzigartiges Metall-ansässiges kupfernes plattiertes Laminat; es hat gute Wärmeleitfähigkeit, elektrische Isolierungs- und Bearbeitungsleistung.
Aluminium-PWB ist eins von Metall-ansässigem PWB, einschließlich kupferne Folie, thermische Isolierschicht und Metallsubstrat, seine Strukturunterteilung in drei Schichten:
Die Wärmeableitung, die durch diesen Bau geleistet wird, ist drastisch Standard-Bau FR-4 überlegen. Die Dielektrika, die benutzt werden, sind gewöhnlich 5 bis 10mal so thermisch leitfähig wie herkömmliches Epoxid-glas und ein zehntes der Stärke mit dem Ergebnis der thermischen Übertragung exponential leistungsfähiger als ein herkömmliches steifes PWB.
Obgleich Leistungsverstärker und LED die größten Benutzer dieser Produkte sind, schauen Automobil- und Rf-Firmen auch, um den Nutzen dieses Baus zu nutzen. Ein einlagiger Bau ist der einfachste, am thermischsten leitfähige und kosteneffektivste Bau. Entwürfe mit höheren Teilzählungen haben möglicherweise nicht Raum für die ganze erforderliche Wegewahl auf einem einlagigen. In diesem Fall wird ein Entwurf mit zwei Schichten angefordert. Feinbleche von Nichtleiter, gewöhnlich herum .006" stark, werden ganz wie eine doppelte mit Seiten versehene StandardLeiterplatte gebohrt, überzogen und geätzt. Das Blatt wird dann unter Verwendung des thermisch leitfähigen Bindemittels zum Metallfuß lamelliert. Ergebnisse dieser verringerten Extravermittlungsschicht in den Komponenten weit weg von dem Kühlkörper und, diesen Bau so Wärmeübertragung wird empfohlen nur erforderlichenfalls.
SERIE | EINZELTEIL | TECHNISCHE DATEN |

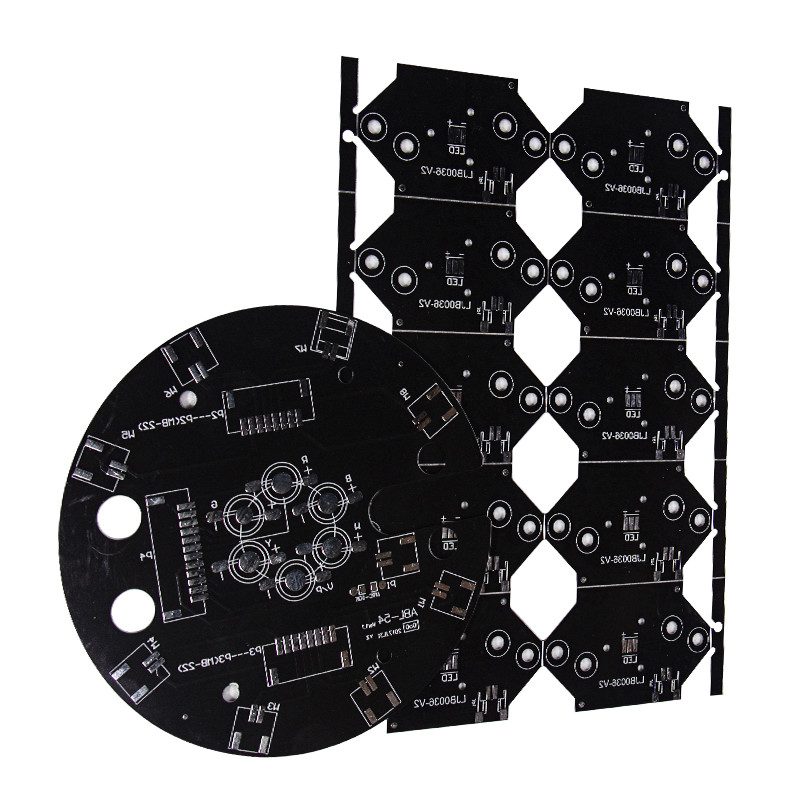

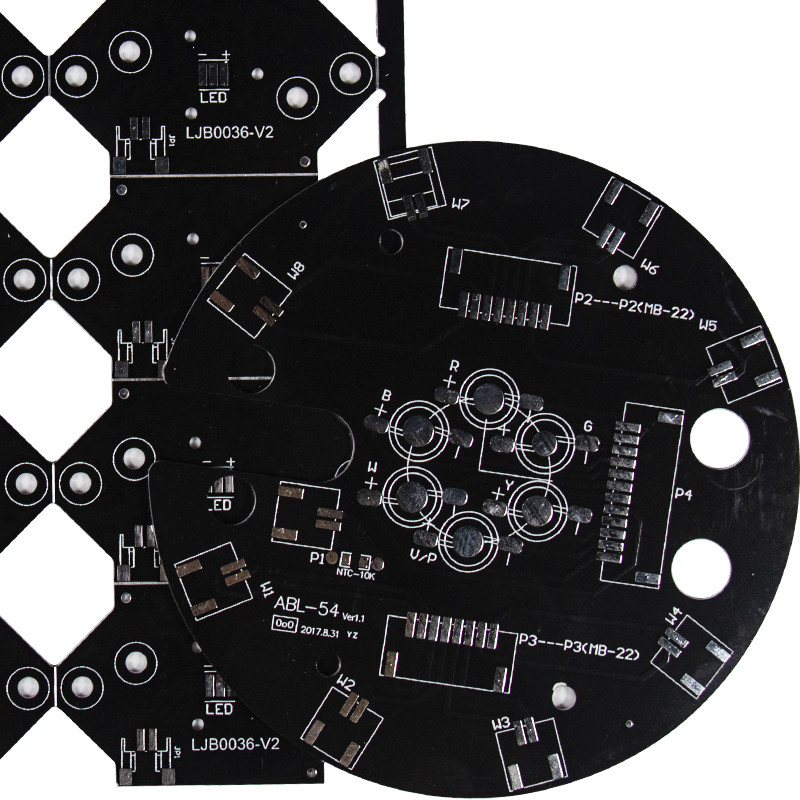

1 | Produkt-Name | Basis 5630 der hohen Qualität führte Aluminium-PWB-Brett |
2 | Marke | sunsoar |
3 | Schicht | 1-24 Schichten |
4 | Max Board Size | 457x610mm |
5 | Min Board Thickness | 4 (Schichten) 0.40mm/16mil |
6 (Schichten) 0.80mm/32mil | ||
8 (Schichten) 1.00mm/40mil | ||
10 (Schichten) 1.20mm/48mil | ||
6 | Min Line Width 1 | 0.10mm/4mil |
7 | MinLine-Abstand | 0.10mm/4mil |
8 | Min Hole Size | 0.20mm/8mil |
9 | PTH-Wandstärke | 0.020mm/0.8mil |
10 | PTH Durchmesser-Toleranz | ±0.05mm/±2mil |
11 | NPTH-Loch-Durchmesser-Toleranz | ±0.025mm/±1mil |
12 | Entwurf Tolence | ±0.1mm/±4mil |
13 | S/M Pitch | 0.08mm/3mil |
14 | Längenverhältnis | 10:1 |
15 | PWB-Verpackung und -torsion | ≤0.7% |
16 | Elektrische Stärke | >1.3KV/mm |
17 | Schälfestigkeit | 1.4N/mm |
18 | Lötmittel-Masken-Abnutzung | ≥6H |
19 | PWB-Entflammbarkeit | 94V-0 |
20 | Widerstand-Steuerung | ±5% |
