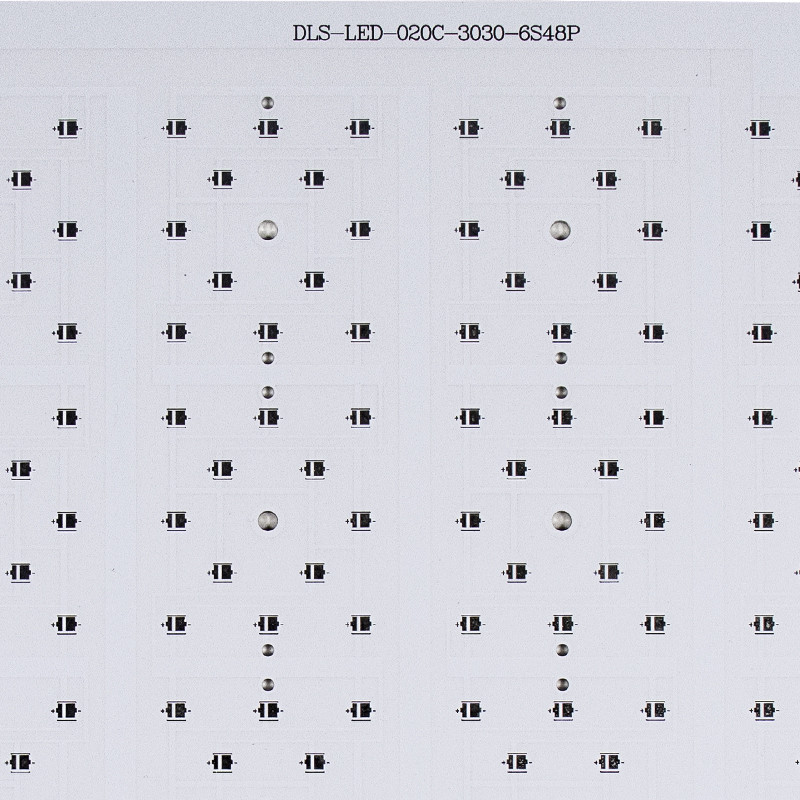

Brett-Anlage Soemwachsen Innenunkraut PWBs Lm301b Quantum Lampen-Brett
Aluminium wächst helle Anlage PWBs lm301b wächst Lampenbrett für Innenunkraut
Aluminium-PWB ist eins von Metall-ansässigem PWB, einschließlich kupferne Folie, thermische Isolierschicht und Metallsubstrat, seine Strukturunterteilung in drei Schichten:
Stromkreisschicht: das Äquivalent eines gewöhnlichen PWBs, kupferne Stärke von 1oz zu 10oz.
Dämmschicht: Isolierung ist eine Schicht thermisches Isoliermaterial mit niedrigem thermischem Widerstand. Stärke: 0,003" bis 0,006" Zoll ist die Aluminium-PWB-Kerntechnologie.
Basisschicht: ein Metallsubstrat, normalerweise Aluminium- oder kupfern wird gewählt möglicherweise.
Anwendung PWB-FR-4 hat weit als Aluminium-PWB.
Aber in LED-Industrie, wählen die meisten Ingenieure Aluminium-PWB für neue Projekte.
Zum Beispiel ist ein einlagiges Aluminium-PWB-Vorankommung, Basis der Aluminiumkern, Spitzen ist das Kupfer, dielektrische Schicht ist in der Mitte. Aluminium-PWB wird anstelle traditionellen PWBs FR4 oder CEM3 wegen der Fähigkeit, Hitze weg von den Komponenten leistungsfähig zu zerstreuen benutzt. Dieses wird erzielt, indem man eine thermisch leitfähige dielektrische Schicht verwendet.
PWB Capactity |
|
Grundmaterial |
FR-4, CEM-3, Aluminium |
Schichten |
1-22 Schichten |
Max Panel |
1550mm*800mm |
Kupferne Stärke |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Dielektrische Stärke |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Brett-Kern-Stärke |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Brett-Stärke |
0.4mm - 4.0mm |
Dickentoleranz |
+/--10% |
Aluminiummaschinelle Bearbeitung |
Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Min Hole |
0,2 Millimeter |
Max Working Voltage |
2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min Track Width |
0.2mm (8mil) |
Min Track Gap |
0.2mm (8mil) |
Minimale SMD-Auflagen-Neigung |
0.2mm (8mil) |
Oberflächenveredelung |
HASL bleifrei, Immersions-Gold, Immersions-Silber |
Lötmittel-Masken-Farbe |
Grün, blaues usw. |
Legenden-Farbe |
Schwarzes, weißes usw. |
E-Test |
Ja |
Zertifikat |
UL/ROHS/ISO9001 |
FAQ:
Q1. Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 1pcs. annehmen.
Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q3: Wie über Ihre Versorgungskapazität?
: Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.
