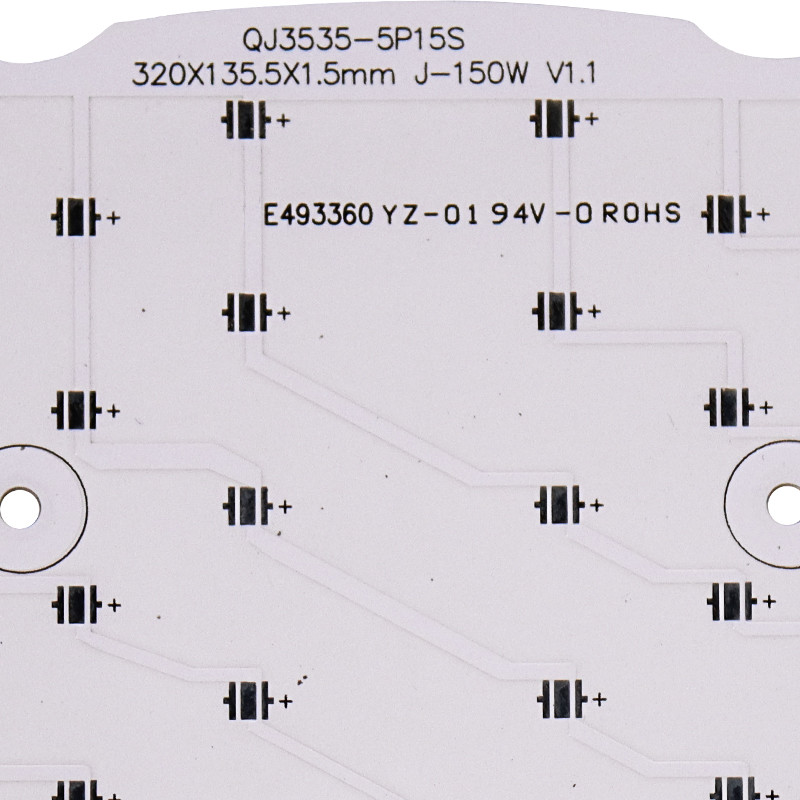

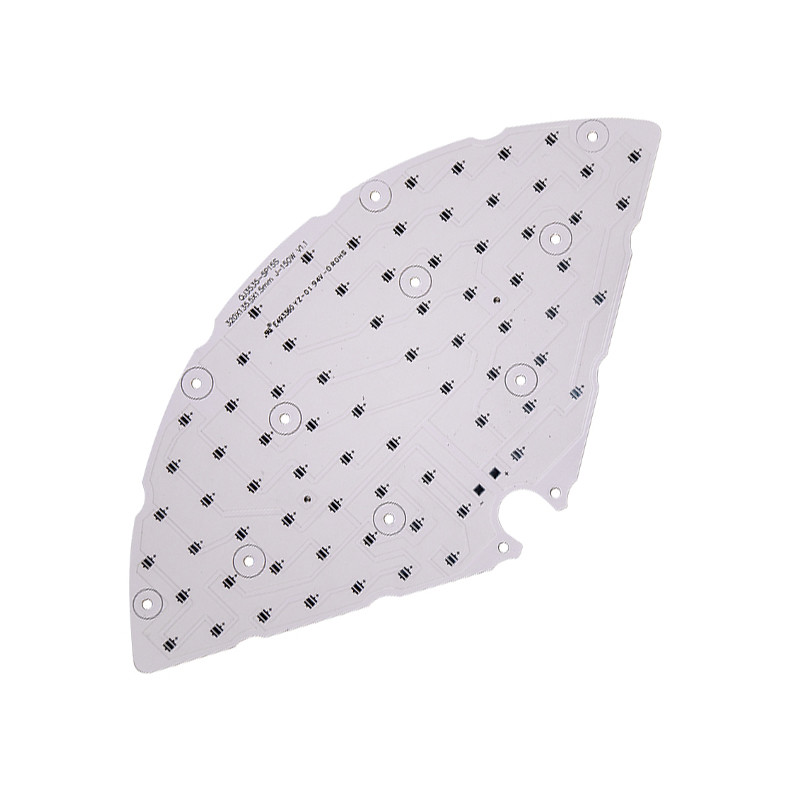

Aluminium-94V0 LED Streifen PWBs des Simplex-weißer schwarzer Silkscreen
LED-Streifen-Simplex führte Aluminium-PWB-Brett 94 v0 mcpcb für Licht
Aluminium-PWB kommen Details als die Zeichnung voran.
1. Aluminium-PWB-Kupfer-Spuren überlagern
Die kupferne Schicht des Stromkreises (Spuren) wird geätzt, um die gedruckte Schaltung zu bilden, verglichen mit Material FR4,
Aluminium-PWB kann höheren elektrischen Strom tragen wenn die gleiche starke Stromkreisschicht und die gleiche Spurnbreite.
2. Aluminium-Schicht PWBs Dielectic
Die dielectic Schicht ist die Kerntechnologie des Aluminium-PWBs, das hauptsächlich als die Funktion der Adhäsion, der Isolierung und der Wärmeleitung dient.
Das besser die Wärmeleitfähigkeit der Isolierung ist, schneller die Komponenten die Hitze verbreiteten, als sie arbeiten, die den Zweck wie das Verbessern des Energieladens der Module verwirklichen können und Volumen, Erweiterungslebensdauer verringern und die Spitzenleistung erhöhen.
3. Aluminium-PWB-Metallsubstrat-Schicht
Normalerweise die Kosten und die technische Eigenschaft betrachtend, ist Aluminium die ideale Wahl. Die verfügbaren Aluminiumplatten sind 6061,5052,1060 etc.
SERIE |
EINZELTEIL |
TECHNISCHE DATEN |
1 |
Produkt-Name |
Basis 5630 der hohen Qualität führte Aluminium-PWB-Brett |
2 |
Marke |
sunsoar |
3 |
Schicht |
1-24 Schichten |
4 |
Max Board Size |
457x610mm |
5 |
Min Board Thickness |
4 (Schichten) 0.40mm/16mil |
6 (Schichten) 0.80mm/32mil |
||
8 (Schichten) 1.00mm/40mil |
||
10 (Schichten) 1.20mm/48mil |
||
6 |
Min Line Width 1 |
0.10mm/4mil |
7 |
MinLine-Abstand |
0.10mm/4mil |
8 |
Min Hole Size |
0.20mm/8mil |
9 |
PTH-Wandstärke |
0.020mm/0.8mil |
10 |
PTH Durchmesser-Toleranz |
±0.05mm/±2mil |
11 |
NPTH-Loch-Durchmesser-Toleranz |
±0.025mm/±1mil |
12 |
Entwurf Tolence |
±0.1mm/±4mil |
13 |
S/M Pitch |
0.08mm/3mil |
14 |
Längenverhältnis |
10:1 |
15 |
PWB-Verpackung und -torsion |
≤0.7% |
16 |
Elektrische Stärke |
>1.3KV/mm |
17 |
Schälfestigkeit |
1.4N/mm |
18 |
Lötmittel-Masken-Abnutzung |
≥6H |
19 |
PWB-Entflammbarkeit |
94V-0 |
20 |
Widerstand-Steuerung |
±5% |
FAQ:
Q1. Sind Sie eine Fabrik oder Geschäftsfirma?
: Wir haben unsere eigene PWB-Herstellung u. -Montagewerk.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Welchen Service haben Sie?
: Wir stellen PWB-Herstellung zur Verfügung, Komponenten kaufend, PWB-Versammlung, komplette Versammlung.
