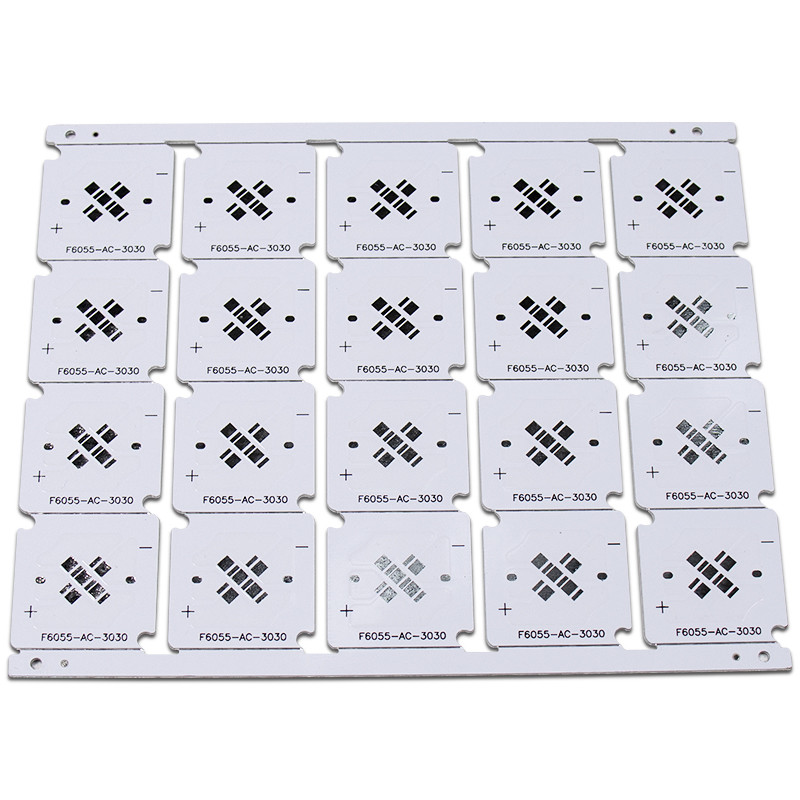

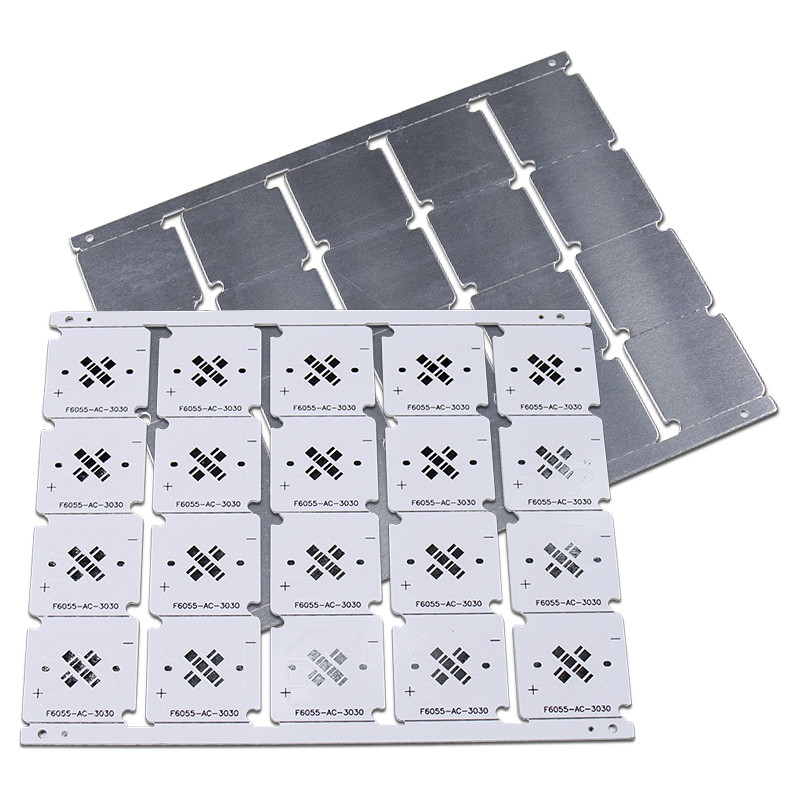

Geführte Leuchtröhre-Leiterplatte ringsum geführtes Leiterplatte-Aluminiumsubstrat-PWB
Einzelteil | Einheit | Spezifikation | Testbedingung | |
---|---|---|---|---|
Isolierungs-Stärke | µm | Maximal Minute |
200 60 |
- |
Lötmittel-Widerstand (288°C) | Sek. | Minute | 600 | IPC-TM-650 2.4.13.1 |
Wärmestoß | 288°C * 10" /cycle | Minute | 6mal | IPC-TM-650 2.4.13.1 |
Schälfestigkeit (normaler Status) | lb/in | Minute | 9 | IPC-TM-650 2.4.8 |
Durchbruchsspannung | V/mil | 750 | IPC-TM-650 2.5.6 | |
Spezifischer Durchgangswiderstand (normaler Status >E+14) | Ω * cm | 1.8x1015 | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstandskraft (normaler Status >E+12) | Ω | 3.5x1014 | IPC-TM-650 2.5.17.1 | |
Dielektrizitätskonstante 1 MHZ normaler Status- 1 Gigahertz normaler Status- |
- | 5,6 5,3 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.6 |
|
Verlustfaktor 1 MHZ normaler Status- 1 Gigahertz normaler Status- |
0,013 0,010 |
IPC-TM-650 2.5.5.3 IPC-TM-650 2.5.5.5 IPC-TM-650 2.5.5.9 |
||
Wasseraufnahme | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Wärmeleitfähigkeit (maß auf der einzigen Dämmschicht) |
W/m°C | 1,0 | ASTM-E1461 | |
Entflammbarkeit | 94V-0 | Durchlauf | IPC-TM-650 2.3.9 | |
Tg | °C | 100 | IPC-TM-650 2.2.24 | |
TD | °C | 410 | TBD (5wt% Verlust) | |
MOT (RTI) | °C | 130 | UL 746B | |
CTI (Kriechstromzahl) | V | 600 (PLC=0) | UL 746E DSR |
Highflypcb hat Aluminium-PCBs für Jahre 10+ hergestellt. Unsere Aluminiumleiterplatten der vollen Eigenschaft, die Fähigkeiten und freies DFM machen, überprüfen erlauben Ihnen, hochwertiges Aluminium PCBs zu erhalten getan innerhalb des Budgets. Unser Druck- Aluminium-PCBs sind für LED-Beleuchtung, Baumaschinen und Automobilsysteme weitverbreitet.
Highflypcb stellt effektives, erschwingliches PWB zur Verfügung LED, das Lösungen beleuchtet
Als voller Eigenschaft PWB-Lösungsanbieter mit mehr als ein Jahrzehnt der Erfahrung, sind wir fähig, LED-PWB-Herstellung, Bestandteile Beschaffung und Baugruppe alle unter einem Dach bereitzustellen. Wir können mit Ihnen arbeiten, um den Metallkern/Aluminiumleiterplatten zu entwickeln, die zu Ihren spezifischen Anwendungen besonders angefertigt werden. Wir kennzeichnen konkurrenzfähig Preis PCBs machten mit Standard-Material FR-4, das eine thermische plattierte Aluminiumschicht, die leistungsfähig Hitze zerstreut, alle LED-PWB-Komponenten zu halten abzukühlen und die umfasst Leistung Ihrer Produkte erheblich zu erhöhen.
Für Ihre LED-PWB-Untersuchung schicken Sie sales@highfly-tech.com bitte Ihre Daten, wir teilt NIE Ihren Projektentwurf mit Drittpartei. Ihr Entwurf ist mit uns sicher.
