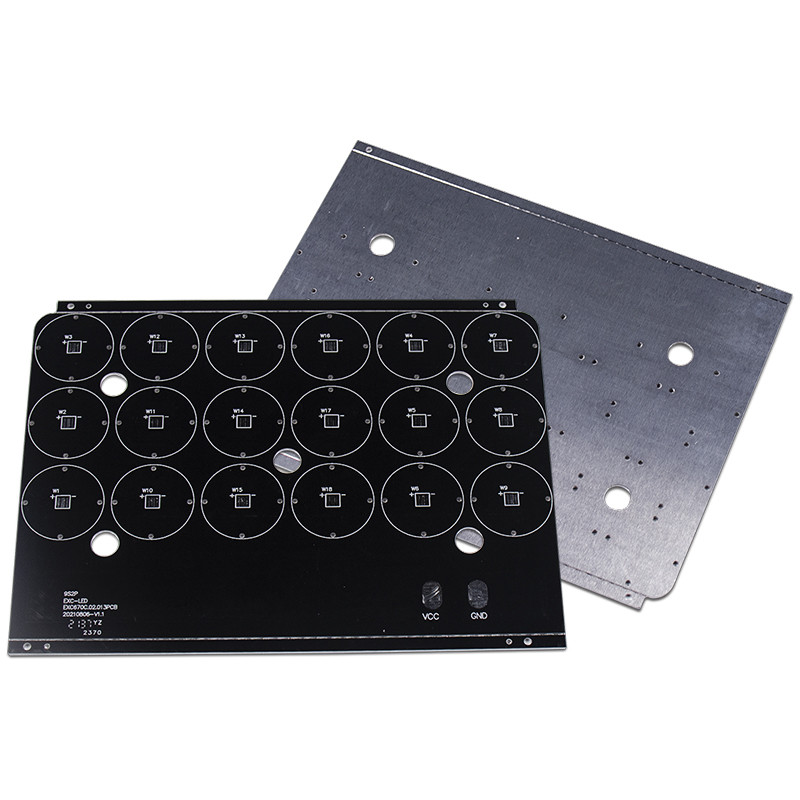

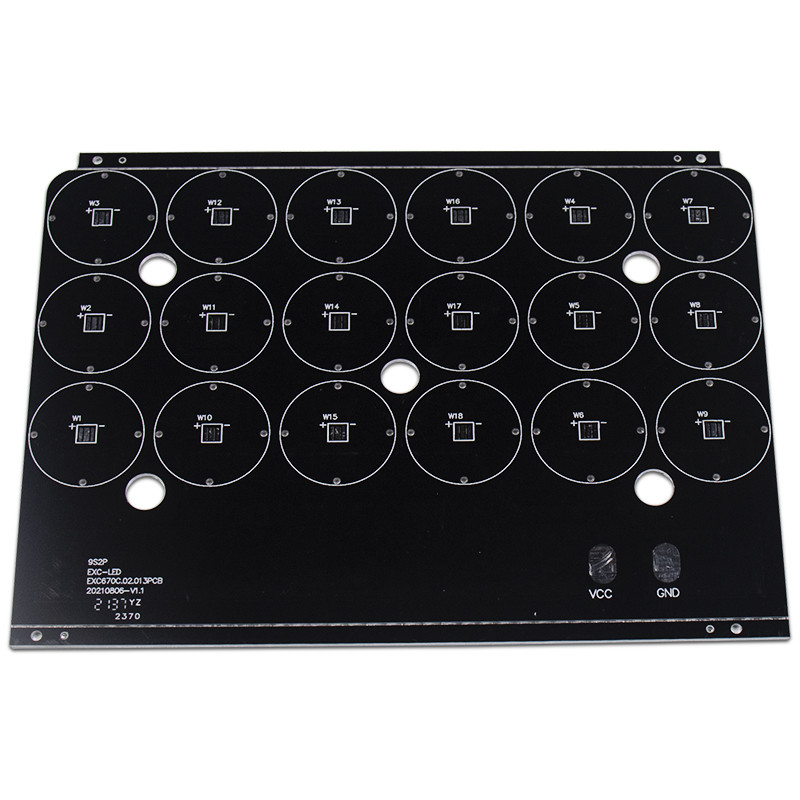

Geführtes Reihen-PWB führte PWB Smd führte geführte Straßenlaterne-Leiterplatte Smt PWB-Versammlung
1. Einleitung
Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.
2. Material: Aluminium-Basis PWB
Einzelteil | Einheit | Spezifikation | Testbedingung | |
Isolierungsstärke | um |
Maximal Minute |
200 60 |
— |
Lötmittelwiderstand (288℃) | Sek. | Minute | 600 | IPC-TM-650 2.4.13.1 |
Wärmestoß | 288℃10“ /cycle | Minute | 6mal | IPC-TM-650 2.4.13.1 |
Schälfestigkeit (normaler Status) | lb/in | Minute | 9 | IPC-TM-650 2.4.8 |
Durchbruchsspannung | V/mil | 750 | IPC-TM-650 2.5.6 | |
Spezifischer Durchgangswiderstand (normale status>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstandskraft (normale status>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrizitätskonstante 1 MHZ normaler Status 1 Gigahertz normaler Status |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Ableitung konstant 1 MHZ normaler Status 1 Gigahertz normaler Status |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Wasseraufnahme | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Wärmeleitfähigkeit (maß auf der einzigen Dämmschicht) |
W/m℃ | 1,0 | ASTM-E1461 | |
Entflammbarkeit | 94V-0 | Durchlauf | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (5wt% Verlust) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Kriechstromzahl) | V | >600 (PLC=0) | UL746E DSR |
3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.
6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung
7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.
Aluminium kann Hitze weg von wesentlichen Komponenten wirklich übertragen und die schädliche Wirkung so herabsetzen, die sie auf der Leiterplatte haben könnte. Höhere Haltbarkeit: Aluminium stellt Stärke und Haltbarkeit zu einem Produkt zur Verfügung, das keramische oder Fiberglasbasis nicht können.
Aluminiumbretter sind eine der am thermischsten leitfähigen PWB-Wahlen. Sie halten als viel Hitze weg von wesentlichen Komponenten, wie möglich, minimalen Stromkreisschaden sicherzustellen. Dank ihre hohe Wärmetoleranz, können sie mitere hoher Dichte und größere Leistungspegel behandeln Stromkreise. Die Substrate, die von den Aluminiumlegierungen hergestellt werden, haben eine hohe Stufe der körperlichen Haltbarkeit, die die Bruchgefahr senkt. Verglichen mit anderen Metallen, hat Aluminium eine niedrigere Umweltbelastung zusätzlich zu angemessenen Kosten.
Andererseits neigen Aluminium-PCBs, mehr Nischengebrauch als Standardbretter zu haben. Während sie weniger als kosten, Leiter einem kupfernen Brett hinzufügend, haben sie einen höheren Preis als Standard-PCBs ohne jene Komponenten. Die Investierung in einem Aluminiumkern sich zahlt möglicherweise nicht aus, wenn Ihre Anwendung nicht hohe Temperaturen miteinbezieht. Wenn Sie auf der Schaffung eines Flexstromkreises planen, kann ein Aluminiumflex-PWB in seine Anfangsposition nur biegen. Es verbiegt, um in kleinere Elektronik zu passen, aber es widersteht nicht dem Druck der Erschütterung.
