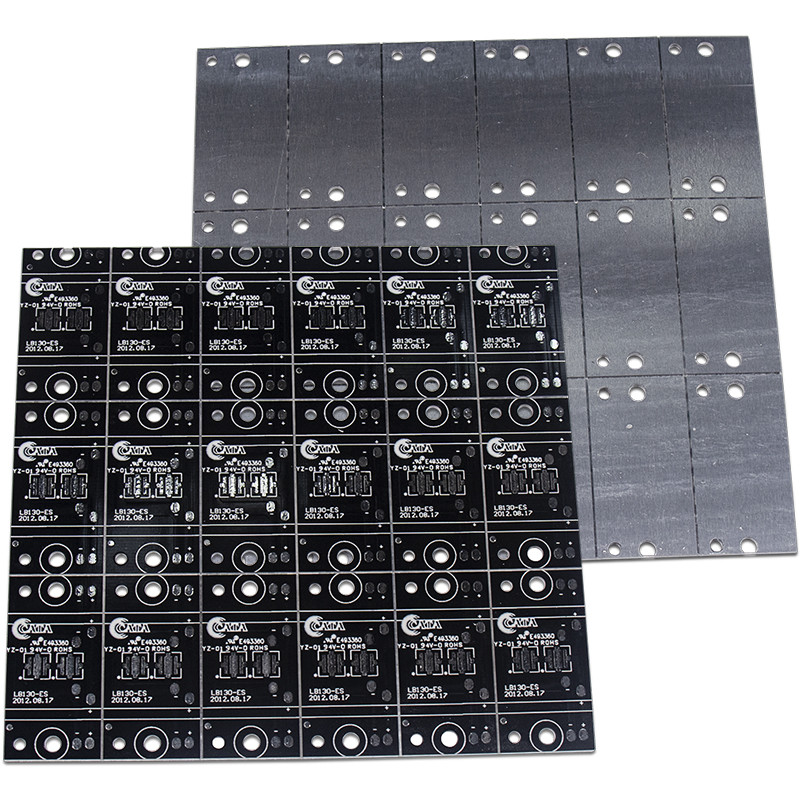

Geführtes Leuchtröhre-PWB-Metall 12v führte Stromkreisleiterplattenentwurf rgb führte PWB-Brett
1. Einleitung
Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.
2. Material: Aluminium-Basis PWB
Einzelteil | Einheit | Spezifikation | Testbedingung | |
Isolierungsstärke | um |
Maximal Minute |
200 60 |
— |
Lötmittelwiderstand (288℃) | Sek. | Minute | 600 | IPC-TM-650 2.4.13.1 |
Wärmestoß | 288℃10“ /cycle | Minute | 6mal | IPC-TM-650 2.4.13.1 |
Schälfestigkeit (normaler Status) | lb/in | Minute | 9 | IPC-TM-650 2.4.8 |
Durchbruchsspannung | V/mil | 750 | IPC-TM-650 2.5.6 | |
Spezifischer Durchgangswiderstand (normale status>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstandskraft (normale status>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrizitätskonstante 1 MHZ normaler Status 1 Gigahertz normaler Status |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Ableitung konstant 1 MHZ normaler Status 1 Gigahertz normaler Status |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Wasseraufnahme | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Wärmeleitfähigkeit (maß auf der einzigen Dämmschicht) |
W/m℃ | 1,0 | ASTM-E1461 | |
Entflammbarkeit | 94V-0 | Durchlauf | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (5wt% Verlust) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Kriechstromzahl) | V | >600 (PLC=0) | UL746E DSR |
3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.
6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung
7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.
Allgemeine Einleitung von Aluminium-PWB
Unter allem Metallkern PCBs, ist- Aluminium-PWB die allgemeinste Art. Das Grundmaterial besteht einem Aluminiumkern und aus einem Standard FR4. Es kennzeichnet eine thermische plattierte Schicht, die Hitze in einer in hohem Grade leistungsfähigen Art beim Abkühlen von Komponenten und Erhöhung der Gesamtleistung der Produkte zerstreut. Z.Z. wird unterstütztes AluminiumpWB als die Lösung zur hohen Leistung und zu den festen Toleranzanwendungen angesehen.
Vorteile von Aluminium-PWB
1. Umweltfreundlich: Aluminium ist ungiftig und recyclebar. Herstellung mit Aluminium ist auch zur Konservierungsenergie wegen seiner Leichtigkeit der Versammlung förderlich. Für Leiterplattelieferanten unter Verwendung dieses Metalls hilft, die Gesundheit unseres Planeten beizubehalten.
2. Wärmeableitung: Hohe Temperaturen können schweren Schaden der Elektronik verursachen, also ist es klug, ein Material zu benutzen, das helfen kann, Hitze zu zerstreuen. Aluminium kann Hitze weg von wesentlichen Komponenten wirklich übertragen und die schädliche Wirkung so herabsetzen, die sie auf der Leiterplatte haben könnte.
3. Höhere Haltbarkeit: Aluminium stellt Stärke und Haltbarkeit zu einem Produkt zur Verfügung, das keramische oder Fiberglasbasis nicht können. Aluminium ist ein starkes Grundmaterial, das versehentlichen Bruch während der Herstellung, der Behandlung und des täglichen Gebrauches verringern kann.
4. Leichtgewichtler: Für seine unglaubliche Haltbarkeit ist Aluminium ein überraschend leichtes Metall. Aluminium fügt Stärke und Beweglichkeit hinzu, ohne auf irgendeinem zusätzlichen Gewicht hinzuzufügen.
