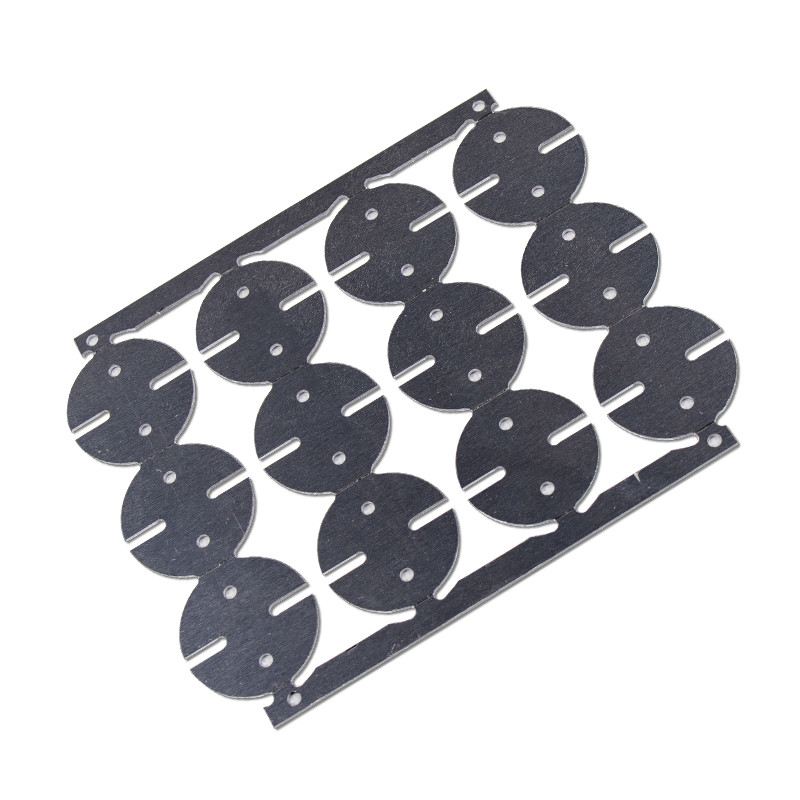

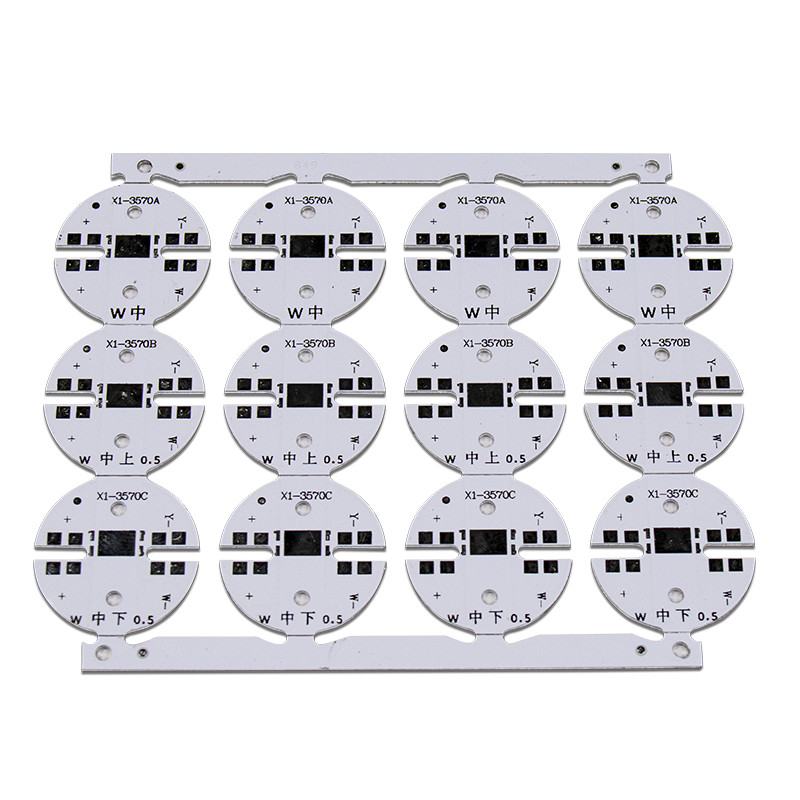

Aluminium-PWB-Brett 4000K 6000K 2835 SMD LED PWB für LED-Deckenleuchte
Metallkern PWB (MCPCB) oder Isoliermetallsubstrat (IMS-PWB) ist- eine Technologie, die entwickelt wird, um die thermischen Beschränkungen des Materials FR4 zu überwinden. Metallkern ist- eine bessere Wahl als FR4, wenn Ihre Bretter in der Umwelt der hohen Temperatur durchführen müssen.
Isoliermetallsubstrat versieht elektrische Isolierung zwischen dem Kupfer und dem Metallkern von der Anwendung eines speziellen Nichtleiters mit der Eigenheit des Habens der hohen Wärmeleitfähigkeit.
Das allgemeinste Material, das im Substrat benutzt wird, ist aus diesem Grund Aluminium- dieses Art von Brettern bekannt normalerweise als Aluminium-PCBs.
Schicht |
1-2 Schichten |
Brettstärke |
0.2mm-6.0mm |
Kupferne Stärke |
0.5oz-6.0 Unze |
Maximale Brettgröße |
600 x 1200mm |
Min.-Lochdurchmesser |
0.1mm |
Min.-Linienbreite |
0.075mm |
Dateiformat |
PWB, Doc., ddb usw. |
MOQ |
1 Stück |
Grundmaterial |
FR-4, TG, CEM-1, CEM-3, Aluminium, 94V0, 94HB |
Lötmittelmaske |
grünes, rotes, blaues, gelbes, schwarzes, weißes usw. |
Oberflächenende |
ENIG, ImAg, ImSn, OSP, HASL, bleifreies, Immersionsgold, Gold-Platte usw. |
FAQ:
Q1. Welchen Spezifikationen tun Sie brauchen für PWB-Zitat?
: Wir benötigen Ihre Datei PWBs Gerber, Brettstärke, kupferne Stärke, Oberflächenveredelung und Quantität, Sie zu zitieren.
Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q3: Ist es OKAY, mein Logo auf Produkt zu drucken?
: Ja. Informieren Sie uns bitte formal vor unserer Produktion und bestätigen Sie den Entwurf, der erstens auf unserer Probe basiert.
