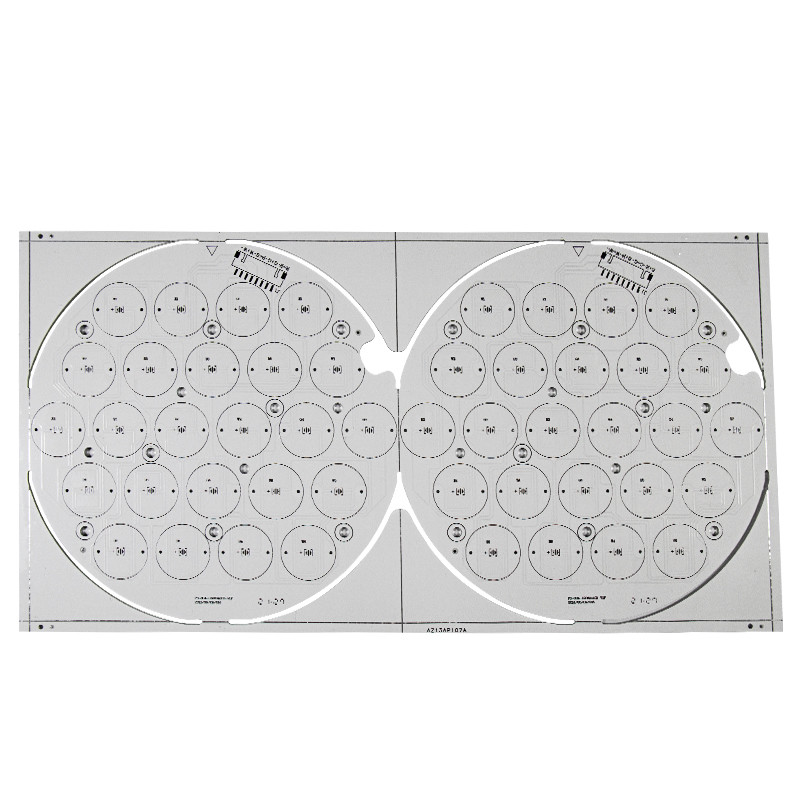

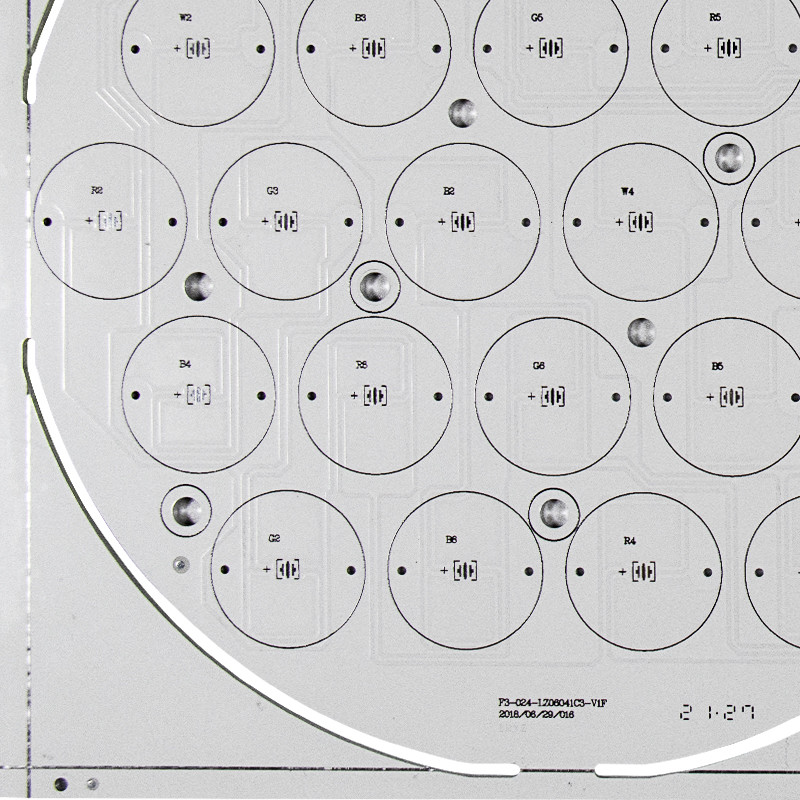

PWB-Brett Runde PWB-150mm SMD LED FÜR 100 Beleuchtung des Watt-3030
Runde SMD LED PWB-Brett-Durchmesser 150mm 100 Watt SMD 3030 führte 2 Jahre Garantie-
Aluminium-PC ist eine Art Metallkernleiterplatte (MCPCB), in der LED-Beleuchtungsindustrie allgemein verwendet zu werden.
Wenn Sie nach Aluminium-PWB-Hersteller suchen, hat Yizhuo reiche Erfahrung in herstellendem Aluminium-PWB mit hoher Wärmeleitfähigkeit, bieten wir einen Service der ersten Klasse und umfangreichen High-Techen Wahlen an.
MCPCB, Metallkern PWB, thermisches PWB – welchen Namen Sie bevorzugen, sind sie alle Bretter, die ein Material des unedlen Metalls als der Hitzespreizerteil der Leiterplatte benutzen. Diese Arten von werden gewöhnlich mit einem metallhaltigen bestehenden Aluminium fabriziert (am allgemeinsten) aber können mit Kupfer auch produziert werden.
Nein. |
Einzelteil |
Massenproduktion |
Prototyp |
1 |
Schichten |
1-8 Schichten |
1-36 Schichten |
2 |
Max. Panel Size |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board-Stärke |
8.5mm |
8.5mm |
4 |
Min. Board Thickness |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Min Line-Breite |
0.075mm (3/3 Mil) |
0.075mm (3/3 Mil) |
7 |
Min Line-Raum |
0.075mm (3/3 Mil) |
0.075mm (3/3 Mil) |
8 |
Min.Hole-Größe |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Minimale überzogene Lochstärke |
20um (0.8mil) |
20um (0.8mil) |
10 |
Lochgröße Min Blinds /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Tolerance |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Nicht PTH Dia. Tolerance |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Loch-Positions-Abweichung |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
Anwendungen von Aluminium-PWB:
Allgemeinbeleuchtungsanwendungen (Straßenbeleuchtung, Taschenlampe, Scheinwerfer, etc.)
Rücklichteinheitsanwendungen
Automobil-LED Anwendungen des Systems
Leistungsverstärker: Telekommunikation, Hochspannungsregler, Stromversorgung
Hybrid-/der elektrischen Motorsteuerunganwendungen
Foto-voltaisch
FAQ:
Q1. Was ist für Zitat PWBs PCBA erforderlich?
: Quantitäts-, Gerber-Datei und Technikanforderungen (Material, Oberflächenendbehandlung, kupferne Stärke, Brettstärke,…)
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wie lang ist die Vorbereitungs- und Anlaufzeit?
: Für Proben dauert es 5-7 Arbeitstage; für Großaufträge dauert es 10-15 Worttage.
