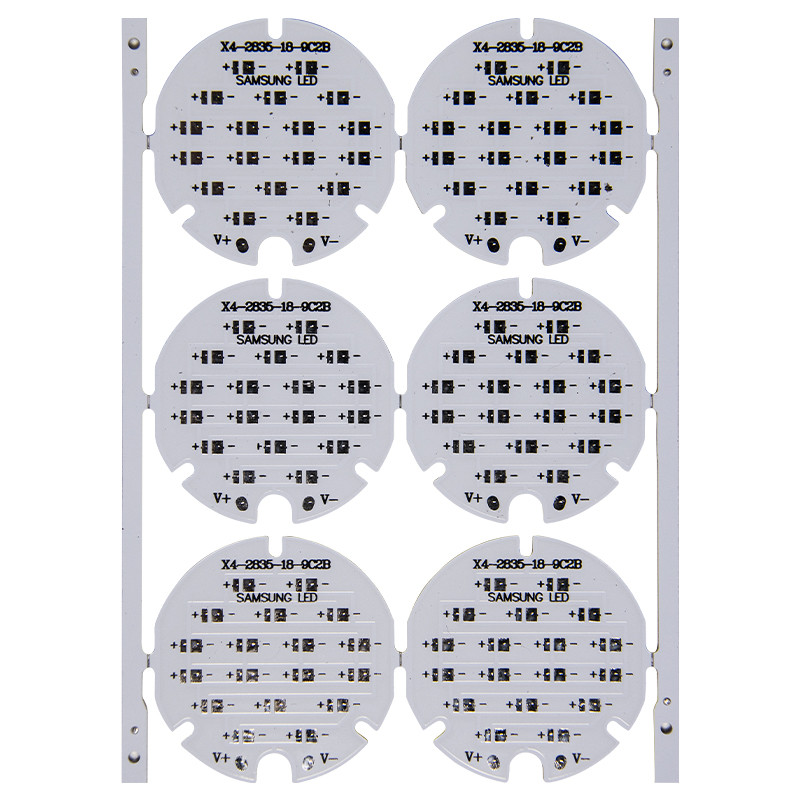

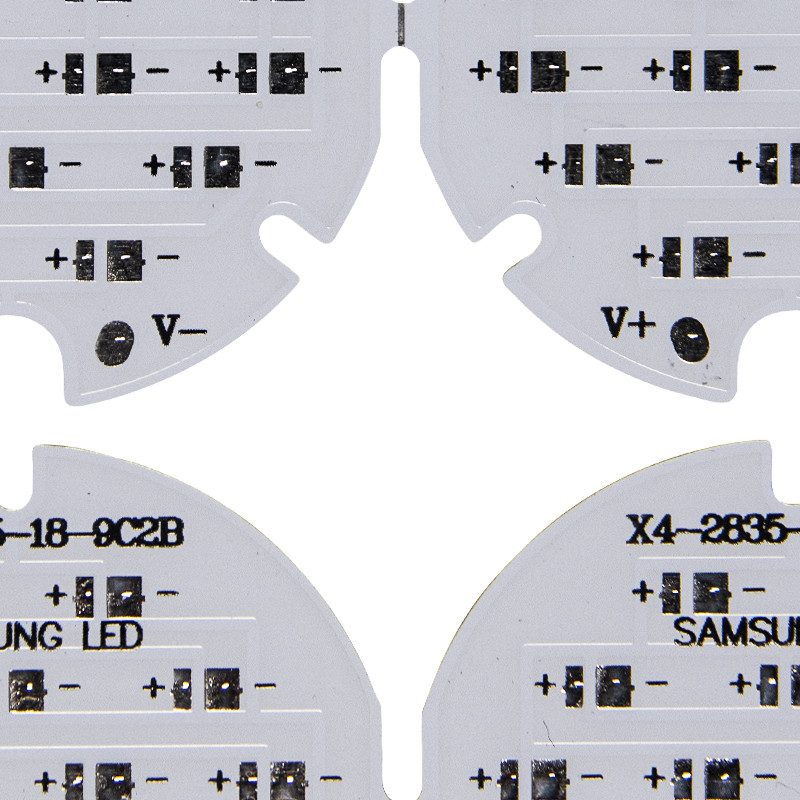

Biegen Sie 0.25mm Aluminium-LED PWB
Geführte niedrige Aluminiumleiterplatte Modul-PWBs benutzt für geführtes Licht
Das Verhältnis zwischen LED und Leiterplatte:
Technische Innovation der Leiterplatte
Die Leiterplatte ist eine Genieinnovation der Schaltkreistechnik und legt weniger Raum und Materialien für die komplexeren und umfangreicheren Stromkreise. Die Leiterplatte ist solch eine wichtige Erfindung in der Schaltkreistechnik, weil sie die elektrischen und elektronischen kleineren macht, flexibleren, und genaueren Bauelemente. Zum Beispiel FPC (flexibles PWB), mehrschichtiges PWB, BGA PWB, steifes Flex-PWB, und so weiter.
Breite Anwendung von LED-Beleuchtung
LED ist eine Abkürzung für Leuchtdiode. Eine LED ist größtenteils ein Zweiführungshalbleiterbauelement, das Licht wenn gegenwärtige Durchläufe in einer spezifischen Richtung ausstrahlt. Obgleich LED-Anfang mit Geräten, die nur Infrarotlicht der geringen Stärke ausstrahlen, diese Technologie weitverbreitet gewesen ist, wenn er jahrelang beleuchtet. Moderne LED liefern nicht nur hohe Intensität, sehr helles Licht aber auch unterschiedlichen Gebrauch und Gebrauch in den verschiedenen Szenen, wie Pflanzenwachstumslichtern, Autolichter, Straßenlaterne, Ampeln, shadowless Lichter in den Krankenhausoperationsräumen.
LED-Leiterplatte
Den LED-Chip zum PWB-Brett lötend, solange der PWB-Stromkreis auf gewisse Weise angeschlossen wird, belichtet es, das das LED-PWB bildet. LED PCBs gewöhnlich auch einen Kühlkörper und einen keramischen Sockel haben, um den Stromkreis an Ort und Stelle zu halten und des reibungslosen Funktionierens des Kanals zu erlauben. Ein Kühlkörper wird angefordert, weil LED neigen, viel Hitze zu erzeugen, die das PWB und die Ausrüstung beschädigen kann, die die Stromkreise anschließt.
Weil LED viel Hitze produziert, führte PWB benutzt im Allgemeinen Metallsubstrat als sein Produktionsmaterial. Metalle mit der Fähigkeit, Hitze zu zerstreuen schnell sind eine bessere Wahl gewesen. Im Allgemeinen wann immer geführtes PWB entworfen ist, wird Aluminium PWB bevorzugt. Aluminium-PWB enthält normalerweise auch eine Dünnschicht des Nichtleiters, die Hitze schneller zerstreuen kann.
Zusätzlich zur Allgemeinbeleuchtung führte PWB kann das sichtbare Licht, Infrarot und UV-Licht auch zur Verfügung stellen. Verglichen mit anderen Lichtquellen, kann LED-PWB höhere Energie zur Verfügung stellen.
Schicht
|
1~64 Schichten
|
Material
|
FR4, CEM1, CEM3, Höhe TG, Rogers, F4B, takonisch, FR1, FR2, 94V0, Aluminium
|
Produktionskapazität
|
30000 ㎡/months |
Brettform
|
Rechteckig, rund, Schlitze, Ausschnitte, Komplex unregelmäßig
|
Brettausschnitt
|
Schere, V-Ergebnis, Vorsprung-verlegt, entgegengesetzt gesunken
|
Brettstärke
|
0.2~8.0mm, Flex 0.1-0.25mm
|
Kupfernes Gewicht
|
0.5oZ~12oZ
|
Lötmittel-Maske
|
Doppelseitiges grünes LPI-, Rotes, weißes, Gelbes, Blaues, Schwarzes, Purpurrotesusw. Lötmittelmaske
|
Siebdruck
|
Doppelseitig oder einseitig in weißem, gelbem, schwarzem usw.
|
Minimale Linienbreite/Raum
|
0.08mm/3mil
|
Maximale Brettmaße
|
25.6inch*43.3inch oder 650mm*1100mm
|
Minimaler Bohrlochdurchmesser
|
0.1mm
|
Min Laser Drill-Lochdurchmesser
|
0.075mm
|
Oberflächenende
|
HASL, ENIG, Immersions-Zinn, Immersions-Silber, OSP, ENEPIG usw.
|
Brettstärke toleranc
|
± 10%
|
Minimale Schlitzbreite
|
0,12", 3.0mm oder 120mils
|
V-Ergebnistiefe
|
20-25% von der Brettstärke
|
PTH-Wandstärke
|
>0.025mm
|
PTH-Loch Dia Tolerance
|
±0.076mm
|
Nicht PTH-Loch Dia Tolerance
|
±0.05mm
|
Loch-Positions-Abweichung
|
±0.076mm
|
Schlucklöcher
|
Ja
|
Qualitäts-Standard
|
IPC-A600F/MIL-STD-105D
|
Entwurfsdateiformat
|
Gerber RS-274X, 274D, Eagle und AutoCAD DXF, DWG
|
FAQ:
Q1. Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 1pcs annehmen.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Was sind die Hauptprodukte Ihrer PCB-/PCBAdienstleistungen?
: Industrielle Steuerung, Automobil, medizinische Ausrüstung, Kommunikations-Elektronik, Arten der Sicherheitsleistung.
