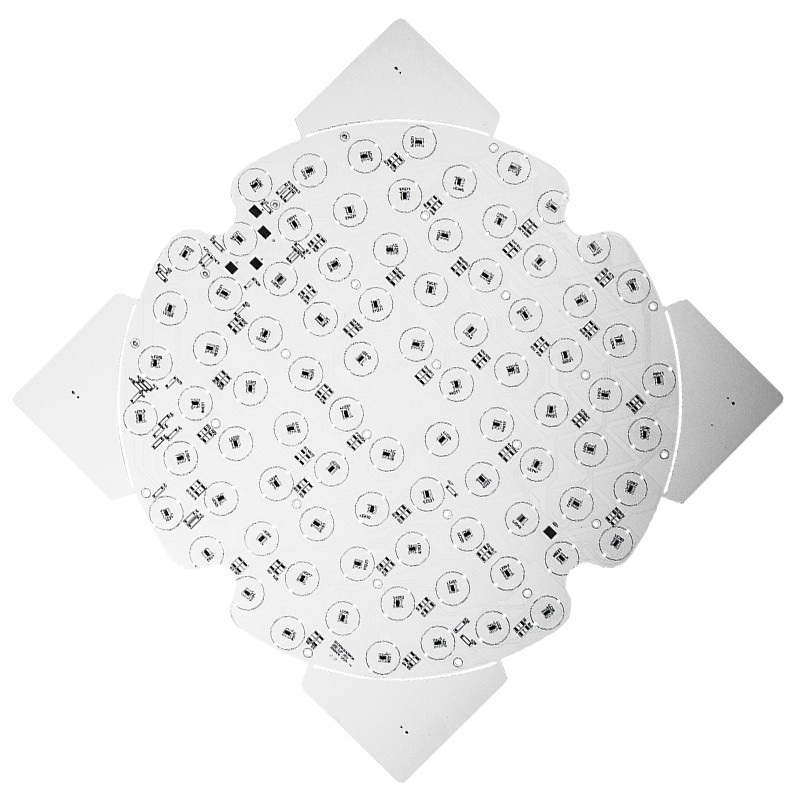

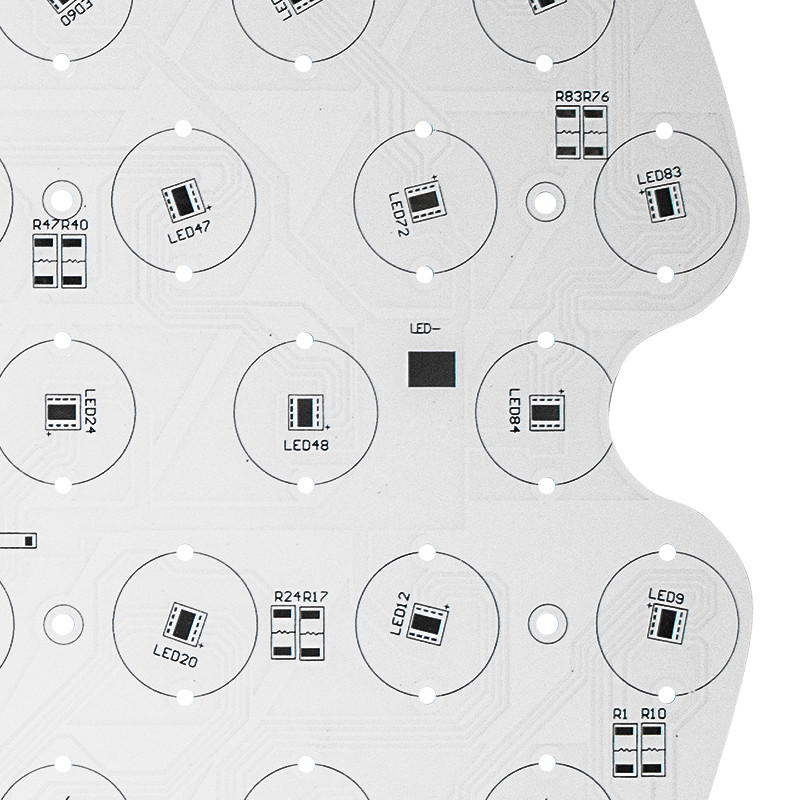

Runde Form HASL Aluminiumdoppeltes mit Seiten versehene LED weiße Lötmittel-Maske PWBs
Weiße Lötmittel-Maske und Runde formen Aluminium-PWB-Brett-Hersteller
Nein. |
Einzelteil |
Massenproduktion |
Prototyp |
1 |
Schichten |
1-8 Schichten |
1-36 Schichten |
2 |
Max. Panel Size |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board-Stärke |
8.5mm |
8.5mm |
4 |
Min. Board Thickness |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Min Line-Breite |
0.075mm (3/3 Mil) |
0.075mm (3/3 Mil) |
7 |
Min Line-Raum |
0.075mm (3/3 Mil) |
0.075mm (3/3 Mil) |
8 |
Min.Hole-Größe |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Minimale überzogene Lochstärke |
20um (0.8mil) |
20um (0.8mil) |
10 |
Lochgröße Min Blinds /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Tolerance |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Nicht PTH Dia. Tolerance |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Loch-Positions-Abweichung |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Schweres Coppe |
4oz/140μm |
6oz/175μm |
15 |
Minimales S/M Pitch |
0.1mm (4mil) |
0.1mm (4mil) |
Herstellungsschwierigkeiten von Aluminium-PCBs:
Das Herstellungsverfahren für fast Gesamtaluminium PCBs ist im Allgemeinen das selbe. Hier besprechen wir die Hauptherstellungsverfahren, die Probleme und ihre Lösungen.
Die kupferne Folie, die in Aluminium-PCBs benutzt wird, ist gemäßigt stärker. Wenn die kupferne Folie über 3 Unze jedoch ist, erfordert die Radierung Breitenregelung. Wenn sie nicht entsprechend der Nachfrage des Entwurfs ist, nach der Ätzung ist die Spurnbreite aus Toleranz heraus. Deshalb sollte der Spurnbreitenausgleich genau entworfen sein. Die Ätzungsfaktoren müssen während des Herstellungsverfahrens gesteuert werden.
2: Lötmittel-Masken-Drucken
Wegen der starken kupfernen Folie, gibt es eine Schwierigkeit im Lötmittelmaskendrucken von Aluminium-PWB. Dieses ist weil; wenn das Spurnkupfer dann zu stark ist, hat das geätzte Bild einen großen Unterschied zwischen niedrigem Brett und Spurnoberflächen- und -lötmittelmaskendrucken ist ziemlich schwierig. Deshalb wird das zweifache Lötmittelmaskendrucken vorzugsweise verwendet. Das benutzte Lötmittelmaskenöl sollte von der annehmbaren Qualität sein und in einigen Fällen, wird die Harzfüllung zuerst getan und dann Maske lötet
Das mechanische Herstellungsverfahren bezieht die Gestaltung, mechanische Bohrung und v-Zählen, etc. mit ein. Über welches auf internem verlassen wird. Dieses neigt, elektrische Stärke zu verringern. Deshalb sollten der Berufsfräser und der elektrische Fräser für Herstellung von geringem Volumen von Produkten benutzt werden. Die bohrenden Parameter sollten justiert werden, um zu verhindern, dass Grat erzeugt. Dieses hilft Ihrer mechanischen Herstellung.
FAQ:
Q1. Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wie über Ihre Versorgungskapazität?
: Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.
