Oberflächenveredelung Soems HASLENIG OSP Leiterplatte SMD 3030 LED
geführte FahrerLeiterplatte 3030 führte geführte Leuchtröhre Mcpcb für Licht
Vorteile von Aluminium-PCBs:
Gebrauch Aluminium-PCBs bietet einige Vorteile über dem regelmäßigen FR-4 PCBs an. Verglichen mit Standard- Bau FR-4, das Aluminium-PCBs-Angebot eine drastisch überlegene Wärmeableitung. Obgleich nur ein zehntes der Stärke des herkömmlichen Epoxid-glases, die Dielektrika in einem Aluminium-PWB 5 bis 10mal leitfähiger thermisch sein kann. Dieses macht thermisches Management in Aluminium-PCBs exponential leistungsfähigerem verglichen mit dem eines herkömmlichen steifen PWBs. Deshalb können Designer die unteren kupfernen Gewichte in Aluminium-PCBs als die benutzen vorgeschlagen durch IPC in ihren Wärmeanstiegdiagrammen.
Verschiedene Arten von Aluminium-PCBs
Hersteller sind in den verschiedenen Arten der Erneuerung von Aluminium-PCBs wie erfolgreich gewesen:
Flexibles Aluminium-PCBs: Diese benutzen die neuen flexiblen Dielektrika, die Polyimideharzsysteme mit keramischen Füllern für ausgezeichnete elektrische Isolierung, Wärmeleitfähigkeit und Flexibilität kennzeichnen. Der Metallfuß benutzt flexibles Aluminium wie 5754 oder das ähnliche. Die Kombination produziert ein PWB, dass der Benutzer in Platz verbiegen kann, aber nicht Gebrauch für das regelmäßige Biegen.
Hybrides Aluminium-PCBs: Diese benutzen ein nicht-thermisches Material als die Unterbaugruppe, die der Hersteller unabhängig verarbeitet, und dann Bindungen zur Aluminiumbasis unter Verwendung der thermischen Materialien. Zum Beispiel ein herkömmliches 2 - oder 4 Schicht FR-4 verpfändete PWB zu einer Aluminiumbasis hilft, Wärmeableitung und mechanische Starrheit zu verbessern
Produkt-Art |

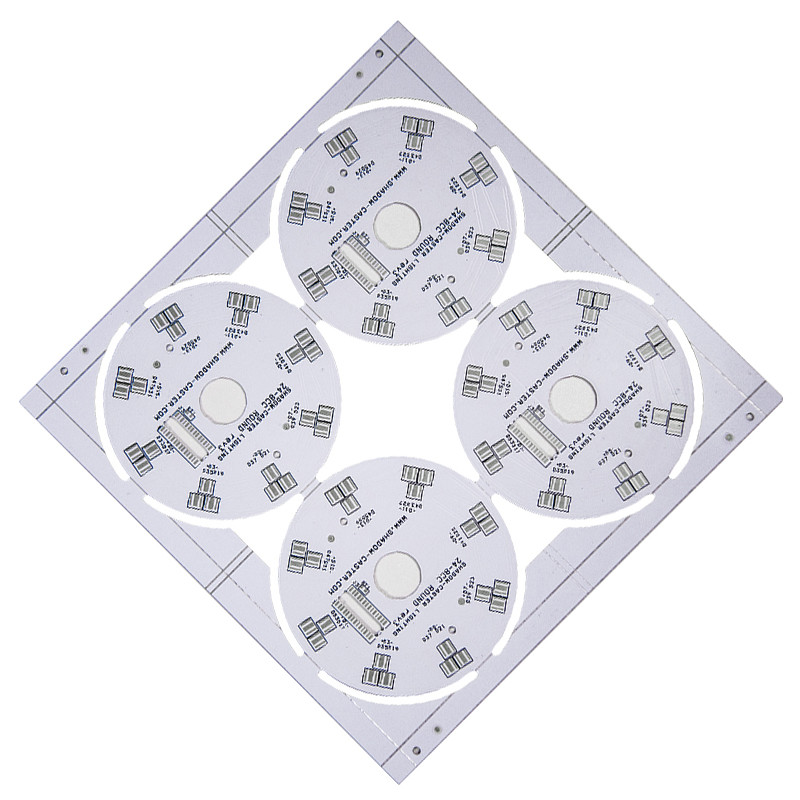

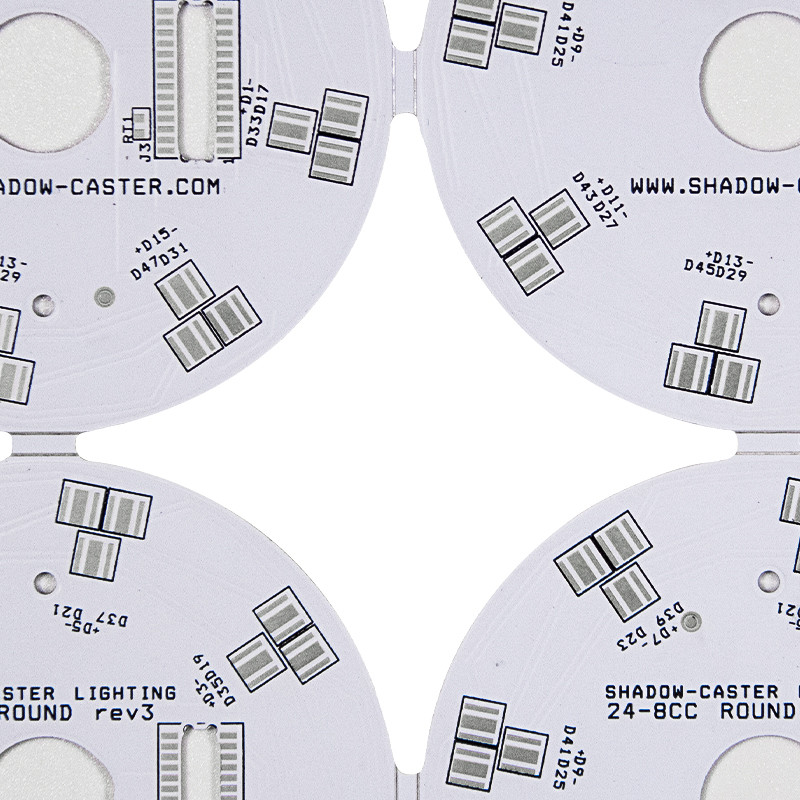

Rundes geführtes PWB-Brett |
Maximale Plattengröße |
20" *24“ (1170mm*600mm) |
Kupferne Stärke |
0.5oz, 1oz, 2oz, 3oz und 4 Unze |
Dielektrische Stärke (zum Substrat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Fertige Brett-Stärke |
0.4mm bis 4.0mm |
Dickentoleranz |
+/--10% |
Aluminiummaschinelle Bearbeitung |
Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Lochgröße Min. Finish |
0.25mm |
Max.working-Spannung |
2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min.Track-Breite |
0.2mm (8mils) |
Min.Track-Abstand |
0.2mm (8mils) |
Min. SMD-Auflagenneigung |
0.2mm (8mils) |
Oberflächenveredelung |
HASL, HASL bleifrei, Immersionsgold, grelles Gold, OSP |
Soldermask-Farbe |
Weiß, schwarz, andere verfügbar |
Legendenfarbe |
Schwarz, weiß, andere verfügbar |
Aluminium-PWB sind in LED-Beleuchtung mit guten Wärmeleitfähigkeiten weitverbreitet. Wir versehen großes Material mit hohen Wärmeleitfähigkeiten, um uns des stabilen und langen Lebens für das geführte Produkt- und Energieversorgerprojekt zu vergewissern.
Eigenschaften:
Arten IPC 6013 1, 2 u. 3
Fähigkeiten mit 1-4 Schichten
Wärmeleitfähigkeit 1W-300W/mk
Hohe super weiße Lötmittelmaske des Standards LED.
FAQ:
Q1. Kann ich einen Beispielauftrag für geführtes Licht haben?
: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.
Q2: Haben Sie die Nachverkaufsproduktinstandhaltung, die für Ihre Kunden verfügbar ist?
: Ja für alle mögliche Qualitätsprobleme nimmt Fulltronics unsere Verantwortung, sie für Sie jederzeit zu lösen.
Q3: Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
