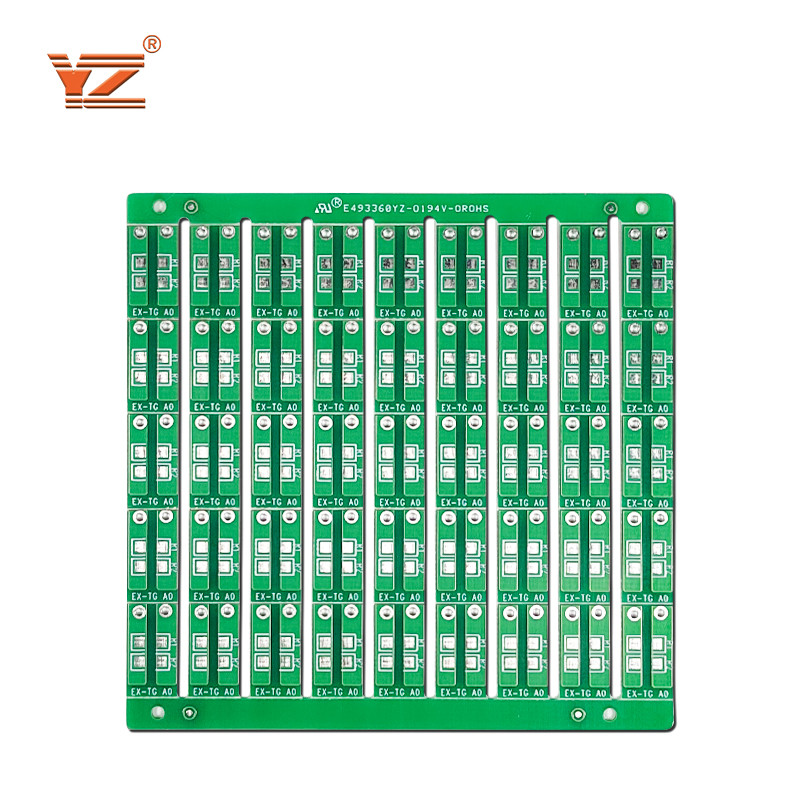

Brett-Versammlung Leiterplatte-doppelte mit Seiten versehene PWB-Fr4

Was ist ein mehrschichtiges PWB (Leiterplatte)?

Da steife Stromkreise einige Anwendungsanforderungen haben, werden verschiedene PWB-Entwürfe in eine einzelne Komponente gestapelt. Mehrschichtiges PCBs sind gerade der Name vorschlägt? Sie werden unter Verwendung zwei, drei oder mehr Leiterplatten gemacht. Einige Hersteller können mehr als 30 verschiedene Stromkreisschichten auf mehrfachen Leiterplatten zusammenbauen. Das PWB hat einen steifen Kern, normalerweise gemacht von FR4 und vom Kupfer. Der Kern wird dann durch kupferne Folien und PrePeg-Fiberglas umgeben, um eine lamellenförmig angeordnete Versammlung zu bilden. Der Prozess der Herstellung von mehrschichtigen Leiterplatten schwankt von einem Hersteller zu anderen, abhängig von dem Brett, das sie schaffen möchten. Ein typisches vierlagiges mehrschichtiges PWB enthält von den folgenden Teilen:

1. Laminat des Fiberglases FR4

Dieses ist die Seele des PWBs. Weil es Unterstützung für die gesamte Leiterplatte gewährt, muss dieser Kern steif und verarbeitet für Spuren sein. Der Kern ist auch etwas stärker, als andere Schichten dem Entwurf hinzufügten.

2. Kupfer

Sofort nachdem der steife Kern zwei Kupferschichten ist, die auf beiden Seiten vom Kern ausgeführt werden. Das Kupfer trennt den Kern vom B-Stadium PrePeg-Fiberglas, das die folgende unmittelbare Schicht bildet.

3. B-Stadium PrePeg-Fiberglas

PrePeg-Fiberglas bezieht einfach sich auf Fiberglas, das noch weich ist und erfordert die Heizung, zum es steif zu machen. Das B-Stadium PrePeg-Fiberglas tritt als der Kleber auf, der den inneren Kern FR4 befestigt zur kupfernen Folie hält.

Diese Schicht besteht die dünnen, losen Blätter des Kupfers und ist die äußerste Schicht in der Versammlung. Die kupferne Folie wird zusammen mit dem PrePeg und dem Kern eingeschoben, die dann in einen PWB-Laminierungsprozeß gesetzt werden.

4. Andere Elemente

Mehrschichtiges PCBs kann einseitig oder doppelseitig sein. Doppelseitige Bretter sind populärer und kennzeichnen verbundene kupferne Muster auf der Front und der Rückseite des Brettes. Der Entwurf kennzeichnet auch leitfähige Überziehen-Bohrgerätlöcher (vias) die eine Seite des Brettes an die andere anschließen.

Arten von PWB FR4:

1. Simplex FR4 PWB

Die Leiterplatten des Simplex Fr4 werden von Epoxidharz PWB gemacht, das kupferne Folie auf einer Seite, seine Komponenten hat, werden geklebt auf einer Seite.

2. Doppeltes Seite FR4 PWB

Die Leiterplatten des Simplex Fr4 auch werden von Epoxidharz PWB gemacht, das kupferne Folie auf einer Seite hat, aber seine Komponenten werden auf zwei Seiten geklebt, die den Weg von Spuren geben, um sich zu kreuzen.

Diese Bretter enthalten Kupfer für Leitung.

3. Mehrfaches Schichten FR4 PWB

Das multisided PC-Brett hat mehr als zwei Schichten. Es enthält drei Schichten Material für Leitung.

Das wird in der Mitte der Materialien geklebt. Die Mittellage wird zusammen unter Hochdruck und hoher Temperatur lamelliert, um mehrschichtige PC-Bretter zu produzieren. Komponenten werden auf beiden Seiten von den PC-Brettern geklebt.

4. Steifes PWB FR4

In dieser Art des Brettes des PC Fr4, sind die benutzten Mittellagen nur Franc, damit ist, warum dieses eine steife Leiterplatte fr4 genannt wird.

Es gibt keine anderen Materialien, oder Verunreinigung fügte ihr, die es ein reiner Stromkreis ist hinzu, deshalb es ist steif für das ganze PC-Brett.

5. Steif-Flex-FR4 PWB

In dieser Art des PC-Brettes, ist die Mittellage steif sowie flexibel, also werden sie Steifflex-Fr4 PC-Bretter genannt.

Das Flex soll Flexibilität umkreisen. Wir verwendeten dünne Bretter, weil es flexibler und verletzbarer ist zu erhitzen.

Während des Lötens kann es verbiegen, um einen wünschenswerten Winkel zu machen.

Leiterplatte-Anwendung:
 Leiterplatten versehen uns mit einer Vielzahl von Fähigkeiten und sie finden verschiedene Anwendungen in fast alles elektrisch oder elektronisch.

Industrieller Gebrauch
Viele Produktionsanlagen haben elektronische Bauelemente, die Leiterplatten erfordern, den Endenentwurf zu erzielen. PCBs werden in der industriellen Ausrüstung wie Pressen, Rampen, Versammlungsmaschinen und mehr gefunden.

In der Automobilindustrie verwenden viele Fahrzeugsysteme wie Navigation, Mediengeräte, Kontrollsysteme und Monitoren PCBs.

Leiterplatten finden auch Anwendungen in den medizinischen Geräten, wie CT-Scannern, Röntgenschirmen und Blutdruckmonitoren. Alle Abtasteinrichtung, medizinischen Instrumente und Monitoren enthalten PCBs.

Hauptanwendungen
Die allgemeinste Anwendung von Leiterplatten ist in der Unterhaltungselektronik. Tatsächlich sind PCBs das Herz jedes elektronischen Geräts, wie Handys, Computer, Arbeitsplätze, Navigation, Fernsehen, Mikrowelle, Kaffeemaschine, Kühlschrank und sogar Ihr smartwatch.

Elektronik Co., Ltd. Shenzhens Yizhuo ist ein nationales High-Teches Unternehmen, das zu ISO9001 bestätigt wird: internationales System der Qualitätssicherung 2015. Wir haben CER, ROHS, UL-Bescheinigung. Sie wurde im Jahre 2012 gegründet und Fabrikbereich besteht mehr als 6.000 Quadratmetern, 131 Angestellten und aus zwei Verschiebungen. Wir haben die Fähigkeit, zum von Aluminium-PCBs, von FR4 PCBs, von LED PCBA und von anderen verwandten Produkten herzustellen. Wir erbringen auch Dienstleistungen wie PWB-Entwurf, PWB-Versammlung und Brett LED SMT, das für Dienstleistungen im Designbereich PWBs verarbeitet. Die Produkte sind in der Kommunikationen, Automobil- und anderer den Industrien der Beleuchtung, der Elektronik, weitverbreitet, die Wärmeableitung erfordern. Unsere Fachleute arbeiten in der nahen Vereinigung, um die spezifischen Anforderungen unserer Kunden zu verstehen. In unserer Qualitätsprüfungseinheit prüfen wir penibel jedes Produkt, so Ergebnisse in ihrer Befolgung der internationalen Qualitätsstandards. Wir können one-stop Service ODM oder Soems für unsere Kunden tun.

Wir werden von einer ‚hochmodernen‘ Infrastrukturbasis und von einem Team von enthusiastischen und erfahrenen Fachleuten gestützt. wir haben unsere gut entwickelte Infrastrukturbasis in verschiedene Einheiten wie Verschaffen, Entwerfen, Herstellung, Qualität, die prüfen, R u. D, das Verkaufsmarketing unterteilt und das Verpacken eingelagert und mehr. Dieses erleichtert uns, um total fehlerfreies Streckenprodukt an unsere Kunden zu den führenden Marktpreisen und mit der spätesten Maschinerie ausgerüstet zu liefern und innovative Technologie, um die umfangreichen Aufträge von Kunden zu treffen. Mit einem Führungsstabteam und r- u. d-Designteam mit einer durchschnittlichen Industrieerfahrung von mehr als 10 Jahren, verkaufen unsere Produkte gut auf der ganzen Welt.

Der Prozess der Herstellung eines mehrschichtigen PWBs:

Einige Faktoren steigen in das Produzieren von hochwertigem mehrschichtigem PCBs ein. Der Prozess bezieht die spezifischen Schritte mit ein, die notwendig sind sicherzustellen, dass jeder Aspekt umfasst wird. Da es verschiedene Arten von mehrschichtigen Brettern gibt, ist möglicherweise das Herstellungsverfahren basiert auf dem einzigartigen Entwurf unterschiedliches, den Sie erzielen möchten. Außer Vorderseiteplanung bezieht das allgemeine Verfahren mit ein:

·  Fotografische darstellung – wandelt die Fotodaten um und wandelt sie in das Bildpixel um.

· Darstellung und DES (entwickeln Sie sich, ätzen Sie, streifen Sie) ab – wendet das Primärbild an am PWB an.

·  Automatisierte optische Inspektion – kontrolliert die Schichten des Multispieler-PWBs vor Laminierung.

·  Oxidbehandlung und Laminierung – chemische Behandlung angewendet an den inneren Schichten des PWBs. Laminierung bindet die verschiedenen Schichten des Kupfers und des Fiberglases zusammen.

· Bohrung und electroless kupferne Absetzung – dieser Prozess stellt die erforderlichen Bohrlöcher und die Gräben auf dem PWB her. Sie werden dann durch kupferne Ablagerungen abgedeckt.

Elektrischer Test, Herstellung, mikro-Einteilung und Endprüfung

FAQ:

Q1. Welche Dateiformate nehmen Sie für Produktion PWBs PCBA an?
: Gerber-Datei: CAM350 RS274X

PWB-Datei: Protel 99SE, P-CAD PWB 2001

BOM: Excel


Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.

Q3. Wie über Ihre Versorgungskapazität?

: Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.
