Doppeltes mit Seiten versehenes Brett elektronischer Schaltung FR4 CEM1 CEM3
1PCS
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: UL,CE,ROHS
Modellnummer: Brett 08 PWB-FR4
Markieren:

Brett der elektronischen Schaltung CEM3

,

Brett der elektronischen Schaltung CEM1

,

Doppelte mit Seiten versehene Leiterplatte PWB-FR4

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 120000 sq.m/pro Monat
Technische Daten
Grundmaterial: Doppelseitiges PWB FR4
Brett-Stärke: 1.6mm
Schicht: 1-24 Schichten
Zertifikat: UL/14001/ROHS/ISO9001
Oberflächenbehandlung: HASL, ENIG, OSP, elektrolytisches Gold
PCBA-Test: Fliege-Sonde, 100% AOI Prüfung, 100% UND testingAOI, RÖNTGENSTRAHL-, IuK- und Funktionstest
Produkt-Beschreibung

FR4 Brett-Hersteller elektronischer Schaltung PWBs CEM1 CEM3



FR-4, ist ein weit annehmbares internationales Grad desination für Fiberglas verstärkte Epoxid lamelliert, die flammhemmend sind (der auslöschende Selbst). Nach fügen Sie kupferne Schicht auf einer oder jeder Seite FR4 hinzu, wird sie, um plattiertes Laminat (CCL) zu verkupfern, und dieses ist das nicht leitfähige Kern materail für normales Druck-cricuit Brett (PWB). Die Leiterplatte, die FR4 als Mittellage verwendet, wird als „PWB FR4“ genannt.

PWB wird benutzt, um elektronische Bauelemente unter Verwendung der leitfähigen Bahnen, der Bahnen oder der Signalspuren mechanisch zu stützen und elektrisch anzuschließen, die vom kupfernen plattierten lamellenförmig angeordneten Substrat geätzt werden. Manchmal nannte PWB auch verdrahtendes Druckbrett (PWB) oder die Ätzung des verdrahtenden Brettes, wenn keine elektronischen Extrabauelemente an addiert wurden.



Material
FR-4//CEM-1/CEM-3/Aluminum
Schicht
1-20
Brett-Stärke
0.2mm- 4.0mm
Brett-Dickentoleranz
+/--10%
Kupferne Stärke
17.5um-175um (0.5oz-5oz)
Min Trace Width
0.15mm
Min Space Width
0.15mm
Min Drilling Dia
0.2mm
PTH-Kupferstärke
0.4-2mil (10-50um)
Toleranz der Radierung
±1mil (±25um)
V-geschnittener Winkel
25°, 30°, 45°, 60°
Perlen-Stärke der Linie
≥ 6lb/in (≥ 107g/mm)
Widerstandsteuerung und -toleranz
50Ω±10%
Twist&Wrap
≤ 0,5%
Soldermask
Grün, rot, blau, weiß, schwarz, gelb
Oberflächenende/Überzug
HASL/bleifreier HASL-/OSP/Goldüberzug/Immersion Gold/ENIG
Zertifikat
UL. ISO9001, CER, ISO14000
Datei
Protel 99se/P-CAD/Autocad/Cam350
Innere Verpackung
Vakuumverpackung, Plastiktasche
Äußere Verpackung
Standardkartonverpackung



Eigenschaften von zu betrachten FR4, wenn FR4 Brett elektronischer Schaltung PWBs CEM1 CEM3 gewählt wird

Wenn das Wählen oder die Einrichtungsleiterplatte FR4, ein Elektroingenieur oder Techniker die folgenden Eigenschaften betrachten müssen:

  • Stärke:

Die Stärke eines Blattes FR4 schwankt abhängig von Ihrem Projekt. Ideal fordern Sie ein FR4 mit einer Stärke von Tausend 1,3 bis 3 Zoll.

  • Impedanzanpassung:

Die Impedanzanpassung ist in Hochfrequenz-PCBs sehr wichtig. Sie hilft, die Funktion des Verwaltungsrates beizubehalten. Sie bestimmt auch die Kapazitanz der Schichten in vielschichtigen Brettern.

  • Raum u. Flexibilität:

Abhängig von Ihrem Projekt können Sie ein Material FR4 für Ihre PWB-Bretter wählen. Größtenteils bevorzugen Leute Verdünnerblätter, während sie weniger Raum nehmen und flexibler sind.

  • Gewicht des FR4:

Seit, bestimmt die Stärke des Brettes sein Gewicht. Für hellere Produkte wählen Sie Bretter FR4 mit Feuerzeug weight.it

  • Wärmeleitfähigkeit:

Zu das Temperaturmanagement des FR4, Blick am Wert des thermischen Koeffizienten der Dielektrizitätskonstante bestimmen. Jedoch ist FR4 hitzebeständig und es ist einer der Hauptgründe für seinen populären Gebrauch.

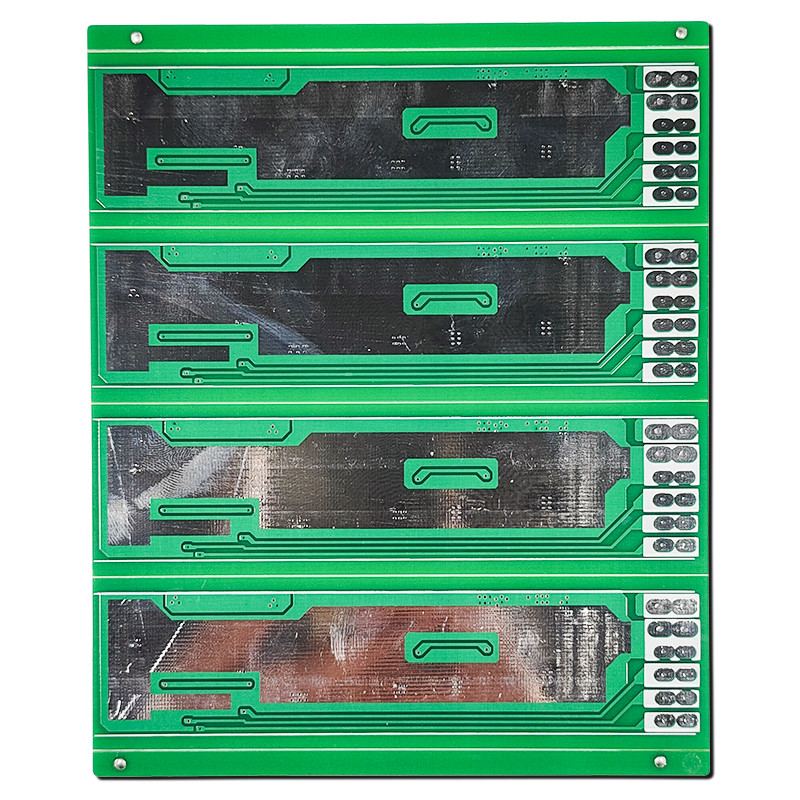

Doppeltes mit Seiten versehenes Brett elektronischer Schaltung FR4 CEM1 CEM3 0

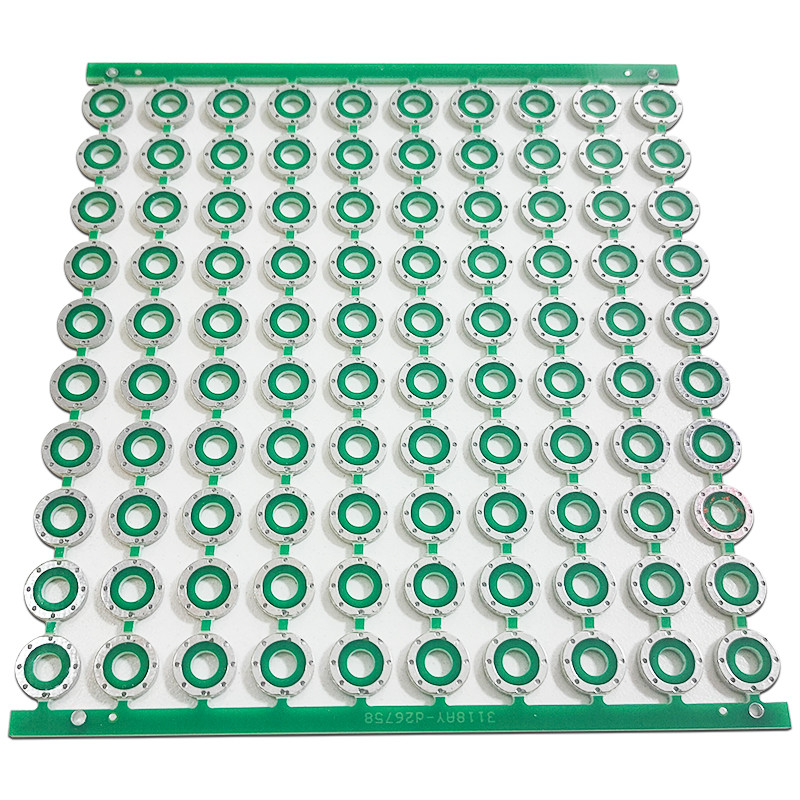

Doppeltes mit Seiten versehenes Brett elektronischer Schaltung FR4 CEM1 CEM3 1

Elektronik Co., Ltd. Shenzhens Yizhuo ist im Jahre 2012 Jahre, unser Fabrikbereich mehr als 5.000 Quadratmeter hergestellt worden. Wir haben mehr als 100 Arbeitskräfte und 20 Angestellte. Wir sind Aluminium-PWB und Hersteller PWB-FR4, unsere Produkte sind in der Beleuchtung, in der Elektronik, in New Energy, in den medizinischen Behandlungs-, Automobil- und andererindustrien weitverbreitet. Unsere PWB-Produktionskapazität kann 120000 sq.m/pro Monat erreichen.


Unsere Fabrik hat ISO-9001:2015system geführt und CER, ROHS, UL-Bescheinigung hat. Basiert auf unserer Produktionskapazität und R&D-Team, können wir ODM- oder Soem-Service für Kunden tun. Unsere Produkte verkaufen gut auf der ganzen Welt.


Willkommen, zum von Untersuchung zu schicken Yolanda!

Doppeltes mit Seiten versehenes Brett elektronischer Schaltung FR4 CEM1 CEM3 2

Doppeltes mit Seiten versehenes Brett elektronischer Schaltung FR4 CEM1 CEM3 3








FAQ:

Q1. Welche Dienstleistung können Sie erbringen?
: Wir sind Soem-PWB und PCBA-Hersteller seit 2012, können wir one-stop Lösung einschließlich RD-PWB-Herstellung, SMT und Versammlung PCBA zur Verfügung stellen.
Q2. Was sind die Farbwahlen für PWB-Lötmittelmasken?
:  Grünes, schwarzes, blaues, rotes Grünes, gelb und weiß.

Q3:  Was ist Ihre Zahlungsweisen?

:  Verband TT /Western Paypal/Kreditkarte etc.
