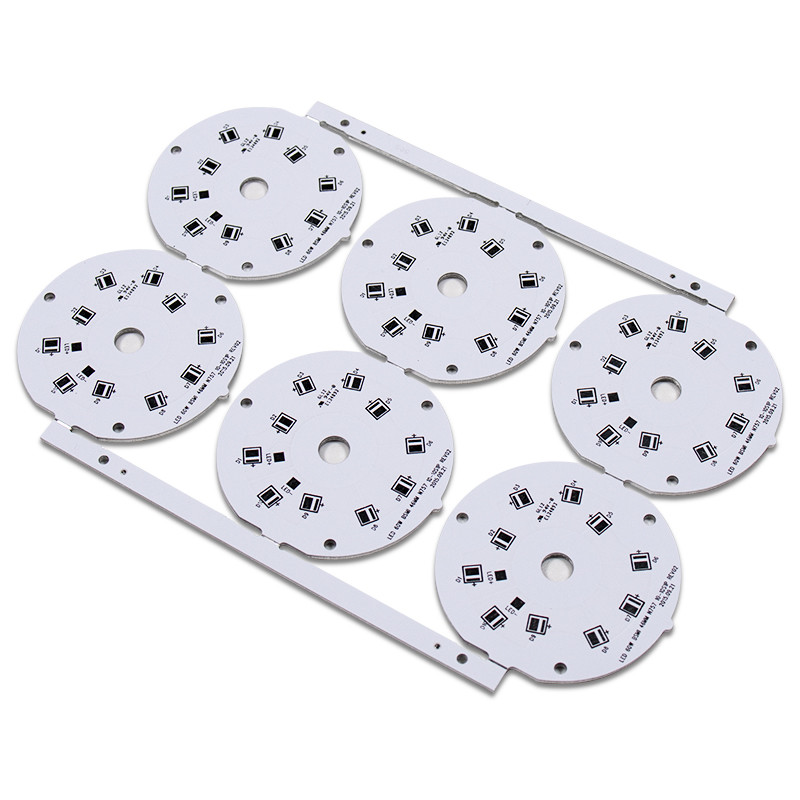

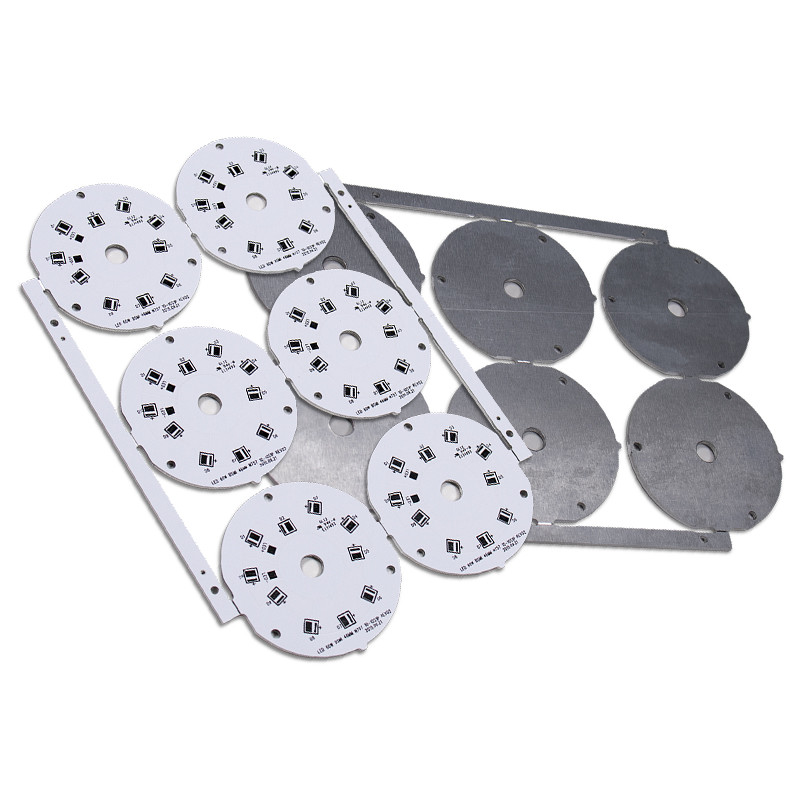

Kundenspezifisches Simplex, das Aluminium-PWB 12v helle Leiterplatte führte, führte PWB

Struktur von Aluminium-PCBs:

Die Struktur eines grundlegenden Aluminium-PWBs ist die eines kupfernen plattierten Laminats (CCL) sich zurückzog mit einer Aluminiumbasis. Eine kupferne Folie und eine dielektrische Schicht bilden das CCL. Die Aluminiumbasis hat möglicherweise eine niedrige Membran des zusätzlichen Aluminiums als Schutz.

Abb. 2: Struktur eines Aluminium-PWBs

Kupferne Folien-Schicht: Hersteller benutzen im Allgemeinen die gleiche kupferne Folie, wie sie für regelmäßige Bretter FR-4 verwenden, es sei denn, dass die Anwendungen große Strombelastbarkeit verlangen. Für die letzteren benutzen sie verhältnismäßig schweres Kupfer, wenn die Stärke von 1 bis 10 Unzen sich unterscheidet. Die innere Seite der kupfernen Folie läuft ein typisches Zink und einen Messingüberzug durch, seine Abziehstärke zu verbessern, während die Oberfläche einer chemischen Behandlung sich unterzieht, um Oxidation zu verhindern.

Dielektrische Schicht: Die Stärke dieser Schicht unterscheidet sich von 50 bis 200 um und bildet die Kerntechnologie des Aluminium-PWBs. Die dielektrische Schicht hat ausgezeichnete Wärmeleitfähigkeit, niedrigen thermischen Widerstand und hohe elektrische Isolierungseigenschaften. Sie auch hat ausgezeichnete anti-thermische alternde Eigenschaften und kann Thermal- und mechanischer Belastung widerstehen.

Die Struktur der dielektrischen Schicht hängt von der Anwendung ab. Zum Beispiel Universal- Aluminium- PCBs-Gebrauch ein vor--preg der Epoxid- Glasfaser als dielektrische Schicht, der speziellen Aluminium- PCBs-Gebrauchsharze der hohen Wärmeleitfähigkeit und des Hochfrequenz- Aluminium-PCBs-Gebrauches ein dielektrische Schicht mit einem prepreg des Polyimide- oder Polyolefinharzes Glasfaser.

Aluminiumbasisschicht: Dieses ist ein Aluminiumsubstratmaterial, das als die Unterstützungskomponente auftritt. Zusammen mit hoher Wärmeleitfähigkeit muss die Basisschicht für regelmäßige mechanische Herstellungsverfahren einschließlich den Schnitt, das Lochen und die Bohrung passend sein.

FAQ:

Q1. Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, UL, SGS, ROHS.

Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.

Q3:  Bieten Sie garantieren für die Produkte an?
: Ja bieten wir 2 Jahre Garantie unseren Produkten an.
