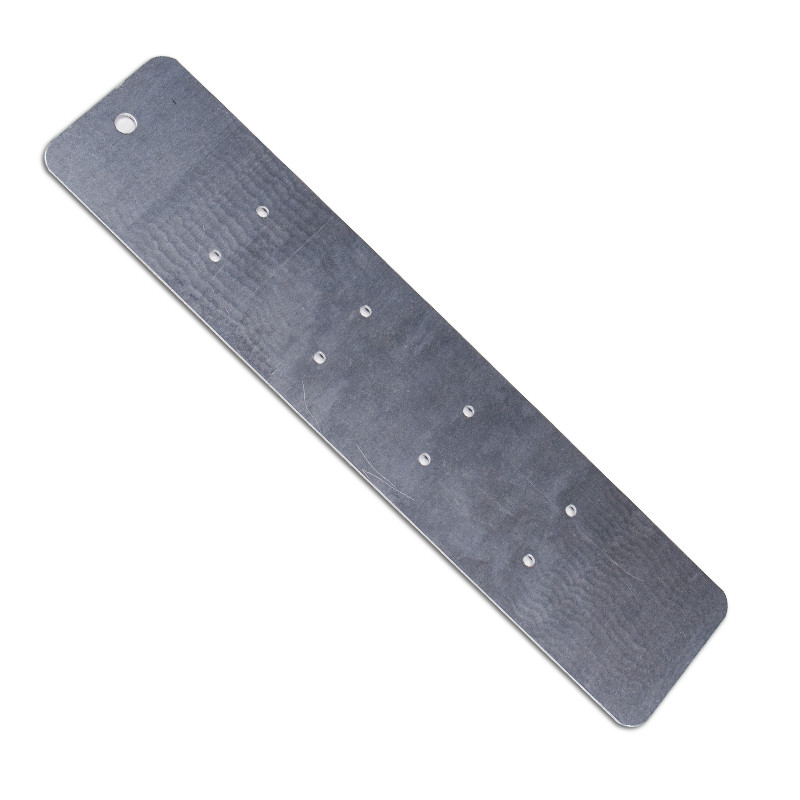

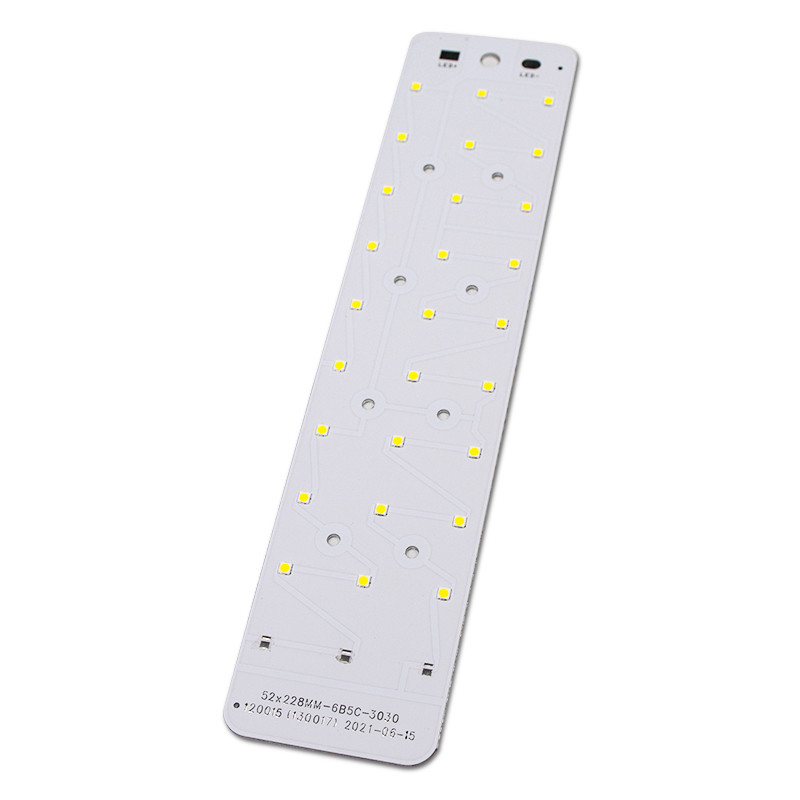

94V0 Aluminium 3030 2835 Brett LED-Chip-MCPCB für Rohr T8
1pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: CHINA
Markenname: Yizhuo
Zertifizierung: UL,CE,ROHS
Modellnummer: geführtes Versammlungsbrett 01
Markieren:

2835 Brett LED-Chip-MCPCB

,

T8 Brett des Rohr-MCPCB

,

Aluminium-LED MCPCB

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 120000 sq.m/pro Monat
Technische Daten
Grundmaterial: Aluminium
Oberflächenveredelung: HASL, OSP, ENIG, Goldfinger
Maximale Brettgröße: 600 x 1200mm
Service: PCBA Zusammenbauen
Silkscreen: Weiß, gelb, schwarz
Zertifizierung: UL,CE,ROHS
Produkt-Beschreibung

Aluminium-Gewohnheit 3030 PWB-94v0 2835 geführtes Chips mcpcb Brett für Rohr T8



•  Starke kupferne Folien-Radierung



Aluminium-PCBs werden normalerweise in den Starkstromgeräten mit Dichte der hohen Leistung angewendet, also ist kupferne Folie verhältnismäßig stark. Wenn kupferne Folie 3oz dick oder mehr ist, erfordert kupferne Folienradierung Spurnbreitenausgleich. Nach der Ätzung andernfalls ist Spurnbreite aus Toleranz heraus. Deshalb um optimaler Spurnbreite/Abstand- und Widerstandsteuerung zu garantieren, die sind, Entwurfsnachfragen zu befriedigen, muss die folgende Arbeit im Voraus beendet werden.
a., sollte Spurnbreitenausgleich passend entworfen sein.
B. Der Effekt der Spurnherstellung auf Spurnbreite/-abstand sollte beseitigt werden.
c., sollte die Ätzung von Faktoren und von Mittelparametern rigoros gesteuert werden.



•  Lötmittel-Masken-Drucken



Lötmittelmaskendrucken wird als eine Herstellungsschwierigkeit Aluminium-PWB-Herstellung wegen des Effektes der starken kupfernen Folie angesehen. Wenn Spurnkupferstärke nach Bildradierung außerordentlich ist, wird ein großer Unterschied zwischen Spurnoberfläche erzeugt und Maske des niedrigen Brettes und des Lötmittels wird schwierig. Um glattes Lötmittelmaskendrucken sicherzustellen, sollten die folgenden Prinzipien an angepasst werden:
a., sollte Lötmittelmaskenöl mit hochwertiger Leistung aufgehoben werden.
b., wird zweifaches Lötmittelmaskendrucken verwendet.
c., erforderlichenfalls wird die Produktionsmethode des Harzes zuerst füllend und die Lötmittelmaskensekunde an gebaut.



•  Mechanische Herstellung



Mechanische Herstellung von Aluminium-PCBs enthalten die mechanische Bohrung und mahlen und die Gestaltung und das v-Zählen und der Grat neigt, auf internem über gelassen zu werden, das elektrische Stärke verringert. Deshalb um hochwertige mechanische Herstellung sicherzustellen, sollten die folgenden Prinzipien an gehaftet werden:
a., sollten das elektrisches Mahlen und Berufsfräser für Kleinserie aufgehoben werden.
b., sollten Steuerungstechnik und Muster bei Würfelformteil bemerkt werden.
c., sollten Bohrungsparameter auf Starkkupfer Aluminium-PCBs passend justiert werden, um zu verhindern, dass Grat erzeugt.



Schicht

1-2 Schichten

Brettstärke

0.2mm-6.0mm

Kupferne Stärke

0.5oz-6.0 Unze

Maximale Brettgröße



600 x 1200mm

Min.-Lochdurchmesser

0.1mm

Min.-Linienbreite

0.075mm

Dateiformat

PWB, Doc., ddb usw.

MOQ

1 Stück

Grundmaterial

FR-4, TG, CEM-1, CEM-3, Aluminium, 94V0, 94HB

Lötmittelmaske



grünes, rotes, blaues, gelbes, schwarzes, weißes usw.

Oberflächenende

ENIG, ImAg, ImSn, OSP, HASL, bleifreies, Immersionsgold, Gold-Platte usw.





94V0 Aluminium 3030 2835 Brett LED-Chip-MCPCB für Rohr T8 0

Verwendungsgebiete von Aluminium-PCBs:

1. Allgemeinbeleuchtungsanwendungen (Straßenbeleuchtung, Taschenlampe, Scheinwerfer, etc.)

2. Rücklichteinheitsanwendungen

3. Automobil-LED Anwendungen des Systems

4. Leistungsverstärker: Telekommunikation, Hochspannungsregler, Stromversorgung

5. Anwendungen der hybriden/elektrischen Motorsteuerung



94V0 Aluminium 3030 2835 Brett LED-Chip-MCPCB für Rohr T8 1

FAQ:



Q1. Welchen Spezifikationen tun Sie brauchen für PWB-Zitat?
: Wir benötigen Ihre Datei PWBs Gerber, Brettstärke, kupferne Stärke, Oberflächenveredelung und Quantität, Sie zu zitieren.



Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.



Q3: Welchen Service haben Sie?

:  Wir stellen PWB-Herstellung zur Verfügung, Komponenten kaufend, PWB-Versammlung, komplette Versammlung.
