0,8 1,0 Aluminium-LED Leiterplatte 1.2mm Stärke-HASL
1pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: CHINA
Markenname: Yizhuo
Zertifizierung: UL,CE,ROHS
Modellnummer: Geführte Leiterplatte 03
Markieren:

1.2mm Stärke Aluminium-PWB-Brett

,

Aluminium-LED Leiterplatte HASL

,

Leiterplatte 0.8mm Stärke-LED

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 120000 sq.m/pro Monat
Technische Daten
Grundmaterial: Aluminium
Prüfungsservice: AOI-Röntgenstrahl-Funktions-Test
Brett-Stärke: 0.8mm -2.0mm
Zertifikat: ISO9001: 2008, ROHS, UL
Brett-Größe: kann besonders angefertigt werden
Oberflächenveredelung: HASL, OSP
Produkt-Beschreibung

0,8 1,0 1.2mm Stärkealuminium-PWB-Brett LED Leiterplatte



Niedrige Stärke des Als (Millimeter)

1,0, 1,5, 2,0

Grundmaterial

Aluminiumbrett

Oberflächenveredelung

HASL, ENIG, OSP, usw.

Schälfestigkeit (kgf/cm)

≧1.8

Farbe

Grün, blau, schwarz oder auf Ihrem Antrag

Kupferstärke (μm)

34±3

Kupferne Stärke

1OZ, 0.5OZ - 6OZ

E-Test

100%

Anwendung

Beleuchtung: Beleuchtung Äußerer Wand LED, beleuchtende Straße LED, LED-Stadiumsbeleuchtung, Beleuchtung des Haushalts LED.



Wenn Sie die Namen Aluminium- plattierte, Aluminium- Basis, die Metall-plattierte Leiterplatte (MCPCB), Isolier- das Metall-Substrat (IMS), thermisch leitfähige das PCBs, das etc. hören, wissen Sie, dass die PWB-Art, die vorliegend ist, zu Aluminium-PCBs synonym ist.



Vom Namen können Sie bereits sagen, dass Aluminium-PCBs Aluminium als eins der Materialien enthalten. Tatsächlich dieses haben PCBs einen Metallkern am Grundmaterial, wenn das Aluminium eine ist, der kritischen Komponenten. Was mehr ist, gibt es das Vorhandensein einer Dünnschicht des thermischen, dielektrischen Materials und elektrisch des Isoliermaterials.



Die grundlegende Struktur von Aluminium-PCBs:



1. Stromkreiskupferschicht:



Diese Schicht besteht aus einer elektrolytischen kupfernen Folie, die von 1 bis 10 Unzen (Unze) reicht. Während seiner Fertigung ätzt der Designer das kupferne Material, um eine gedruckte Schaltung zu bilden. Seine Funktion ist, die Versammlung zu begreifen und Geräte für Leichtigkeit in der Funktionalität anzuschließen. Sie seiend ein IMS, die Substratschicht trägt einen höheren Strom. Nichtsdestoweniger besitzt sie noch eine ähnliche Stärke und eine Breite zu einer Versteifung FR-4.



2. Isolierende dielektrische Schicht:



Die dielektrische Schicht ist für seine Wärmeleitung am bekanntesten. In der Stärke schätzen Hersteller sie, um ungefähr 50µm bis 200µm zu sein dick. Sie hat die Funktion des Isolierens, Abbinden und zerstreuenden Hitze vom Brett während gegenwärtigen flow.t



3. Metallsubstrat:



Inarguably definiert diese Schicht ein IMS, indem sie total es von anderem PCBs unterscheidet. Das heißt, besteht die Isolierschicht aus einem Metallkern, der von einem Aluminiumsubstrat gemacht wird. Stellt Faktor bei Ihnen sollte, beim dar Suchen betrachten nach einer zuverlässigen Metallplatte sind Wirtschaftlichkeit, Stärke, Festigkeit, Massen-, thermischer Koeffizient und am wichtigsten, Wärmeleitfähigkeit.



Mit dem sagte, eine Aluminiumplatte erfüllt alle Kriterien oben. Verbessern Sie sogar, Sie kann seine Leistungsfähigkeit in der Leitfähigkeit oder mechanische Eigenschaften erhöhen, indem Sie anderes Blatt-für Fall, Kupfer, Eisen und Silikonstahlplatten hinzufügen.

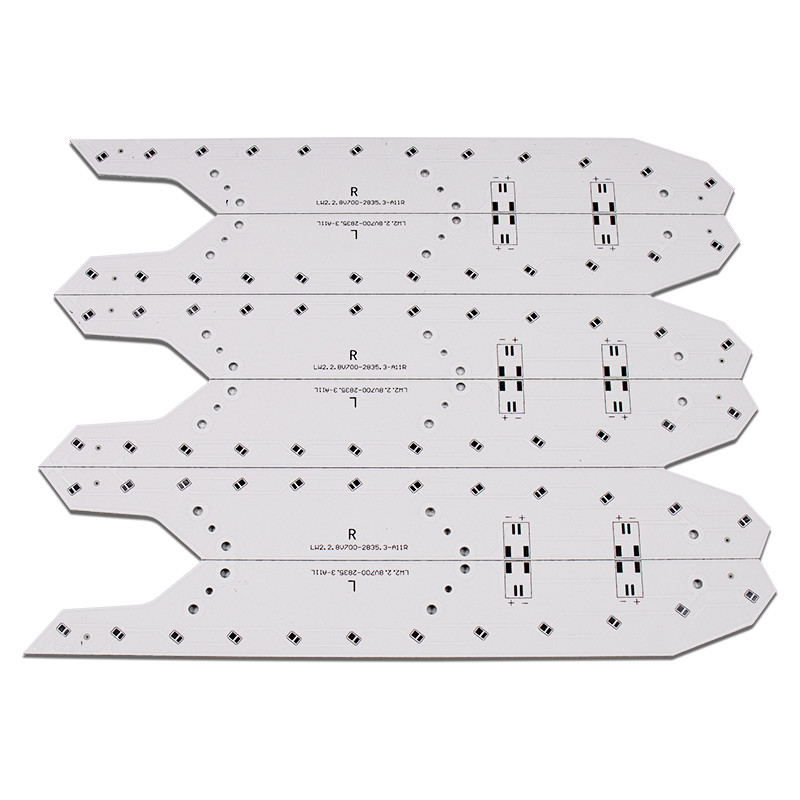

0,8 1,0 Aluminium-LED Leiterplatte 1.2mm Stärke-HASL 0

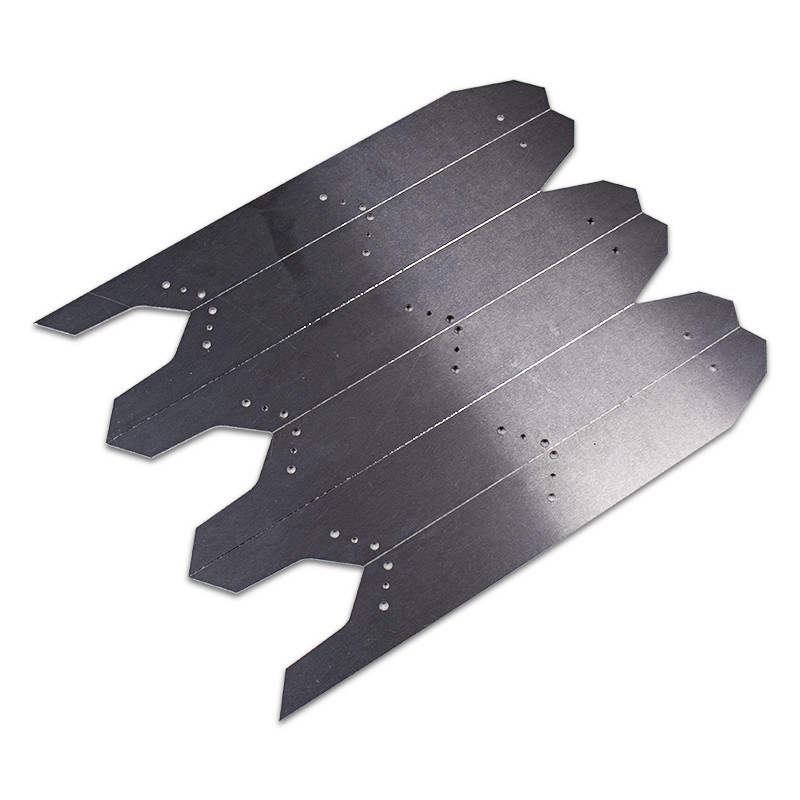

0,8 1,0 Aluminium-LED Leiterplatte 1.2mm Stärke-HASL 1







FAQ:

Q1. Was ist Ihre Zahlungsbedingung?

A.T/T, Western Union, MoneyGram und Paypal.This ist verkäuflich.



Q2. Was ist der Versandart?

A. Es könnte durch Meer, auf dem Luftweg oder durch Eil versendet werden (EMS, UPS, DHL, TNT, FEDEX und ect).
Bestätigen Sie bitte mit uns, bevor Sie Aufträge vergeben
