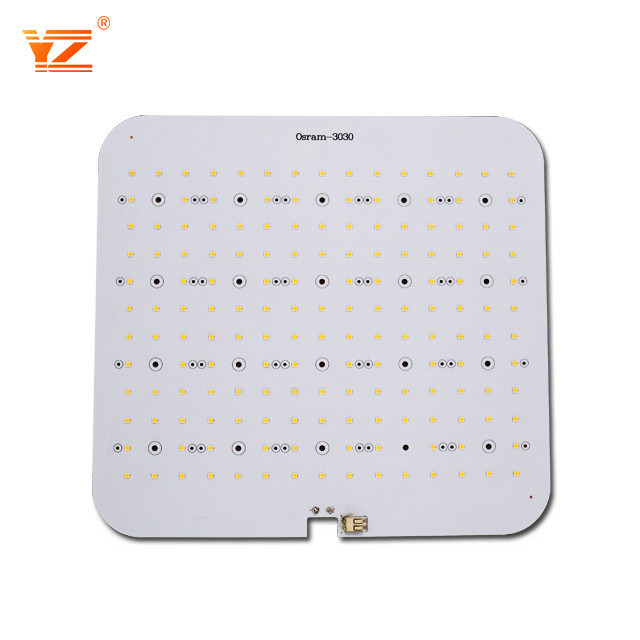

Weiße Silkscreen 220v Chips der PWB-Leiterplatte-Versammlungs-5730 LED
Führte Aluminiumleiterplatte Soems LED 220v 5730 Chips für LED-PWB-Brett
Aluminium-PWB:
Aluminium-PWB ist eine Art Metall-ansässiges kupfernes plattiertes Laminat mit guter Wärmeableitungsfunktion. Im Allgemeinen besteht einzelne Platte aus drei Schichten, nämlich Stromkreisschicht (kupferne Folie), Dämmschicht und Metallfuß. Verwendet für Spitzengebrauch ist auch für doppelte Platten, die Struktur ist Stromkreisschicht, Dämmschicht, Aluminiumbasis, Dämmschicht, Stromkreisschicht bestimmt. Sehr sind wenige Anwendungen mehrschichtige Bretter, die gemacht werden können, indem man gewöhnliche mehrschichtige Bretter mit Isolierschicht- und Aluminiumbasis verpfändet.
LED-PWB ist Aluminium-PWB, das auch die Bedeutung der Leiterplatte ist, aber das Material von PWB ist Aluminiumlegierung. In der Vergangenheit ist das Material von PWB Glasfaser, aber, weil die Hitze von LED größer ist, ist das PWB, das für LED-Lampen benutzt wird, im Allgemeinen Aluminiumsubstrat, das Hitze schnell leiten kann. Das PWB verwendete für andere Ausrüstung, oder Elektrogeräte ist Glasfaserbrett.
PWB Capactity |
|
Grundmaterial |
FR-4, CEM-3, Aluminium |
Schichten |
1-22 Schichten |
Max Panel |
1550mm*800mm |
Kupferne Stärke |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Dielektrische Stärke |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Brett-Kern-Stärke |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Brett-Stärke |
0.4mm - 4.0mm |
Dickentoleranz |
+/--10% |
Aluminiummaschinelle Bearbeitung |
Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Min Hole |
0,2 Millimeter |
Max Working Voltage |
2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min Track Width |
0.2mm (8mil) |
Min Track Gap |
0.2mm (8mil) |
Minimale SMD-Auflagen-Neigung |
0.2mm (8mil) |
Oberflächenveredelung |
HASL bleifrei, Immersions-Gold, Immersions-Silber |
Lötmittel-Masken-Farbe |
Grün, blaues usw. |
Legenden-Farbe |
Schwarzes, weißes usw. |
E-Test |
Ja |
Zertifikat |
UL/ROHS/ISO9001 |
Lichter PWBs LED können in die zahlreichen beleuchtenden Anwendungen enthalten werden wegen ihrer Kombination der ausgezeichneten Energieeffizienz, der niedrigen Kosten und der maximalen Entwurfsflexibilität. Beispiele umfassen Automobilscheinwerfer, Flughafenrollbahn-Landescheinwerfer, die Beleuchtung, die in den Militärfeldanwendungen, Straßenlaterne in, im Landstraßentunnel Beleuchtung verwendet wird, photo-voltaische (Solar) Beleuchtung, Taschenlampen und Laternen, die Verkehrs- und Signalbeleuchtung und beleuchten in der Krankenhausoperationsraum-, Betriebsbeleuchtung des starken Wachstums und in vielen anderen.
FAQ:
Q1. Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 1pcs. annehmen.
Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q3: Was ist für Zitat PWBs PCBA erforderlich?
: Quantitäts-, Gerber-Datei und Technikanforderungen (Material, Oberflächenendbehandlung, kupferne Stärke, Brettstärke,…)
