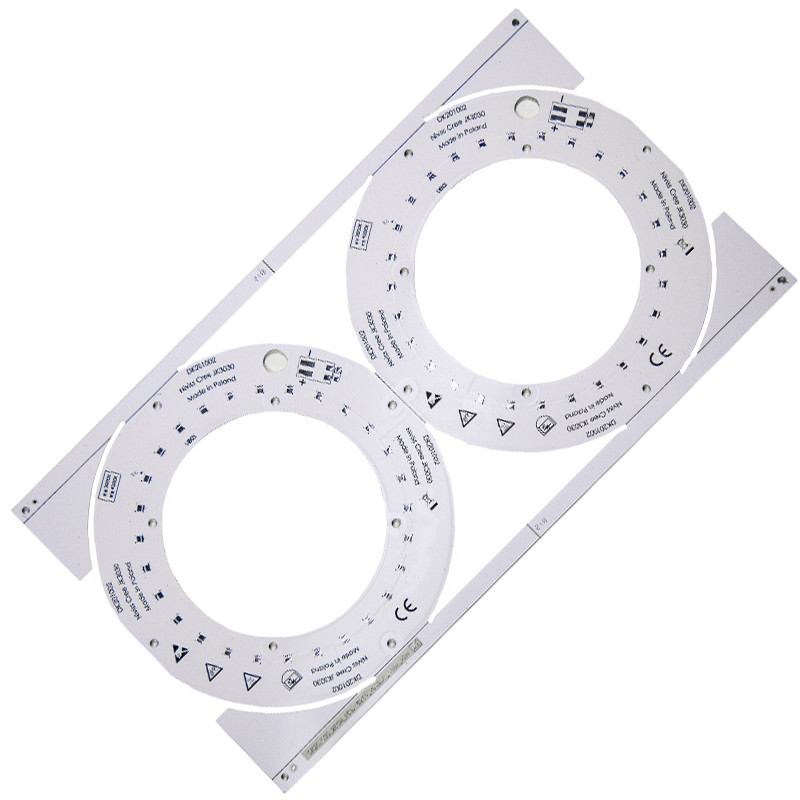

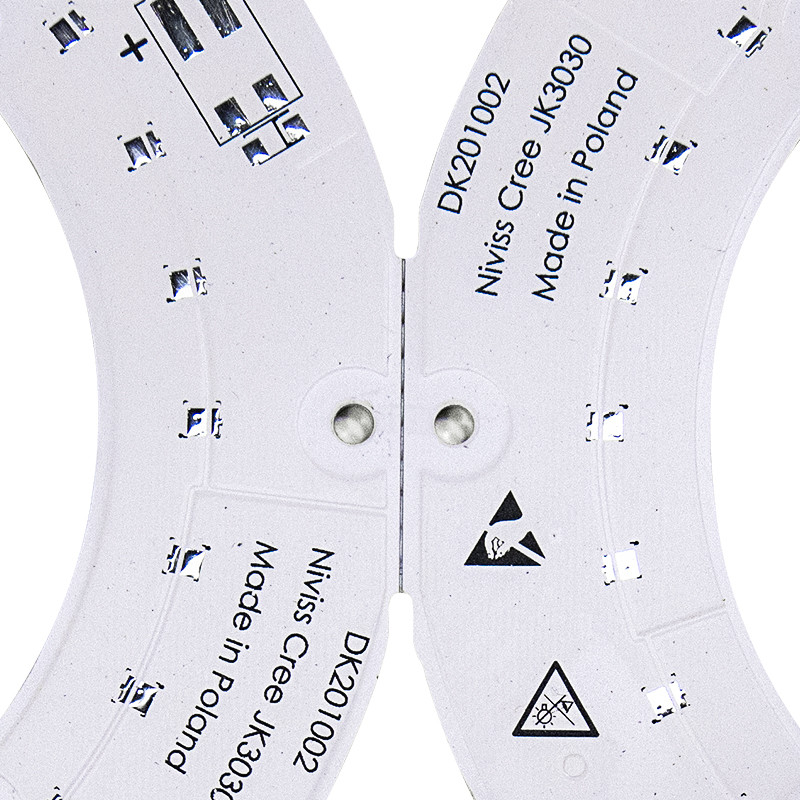

94v0 Doppeltes mit Seiten versehene Finger-Oberflächenveredelung PWBs HASL OSP ENIG Gold
Geführtes Rohr-Doppeltes versah Aluminium-PWB mit kundengebundenem Material 94v0 mit Seiten
Nein. |
Einzelteil |
Massenproduktion |
Prototyp |
1 |
Schichten |
1-8 Schichten |
1-36 Schichten |
2 |
Max. Panel Size |
600*770mm (23,62 ″ *30.31 ″) |
600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 |
Max.Board-Stärke |
8.5mm |
8.5mm |
4 |
Min. Board Thickness |
2L: 0.3mm, |
2L: 0.2mm, |
5 |
Min Inner Layer Clearance |
0.1mm (4mil) |
0.1mm (4mil) |
6 |
Min Line-Breite |
0.075mm (3/3 Mil) |
0.075mm (3/3 Mil) |
7 |
Min Line-Raum |
0.075mm (3/3 Mil) |
0.075mm (3/3 Mil) |
8 |
Min.Hole-Größe |
0.15mm (6mil) |
0.15mm (6mil) |
9 |
Minimale überzogene Lochstärke |
20um (0.8mil) |
20um (0.8mil) |
10 |
Lochgröße Min Blinds /Buried |
0.1mm (4mil) |
0.1mm (1-8layers) (4mil) |
11 |
PTH Dia. Tolerance |
±0.076mm (±3mil) |
±0.076mm (±3mil) |
12 |
Nicht PTH Dia. Tolerance |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
13 |
Loch-Positions-Abweichung |
±0.05mm (±2mil) |
±0.05mm (±2mil) |
14 |
Schweres Coppe |
4oz/140μm |
6oz/175μm |
15 |
Minimales S/M Pitch |
0.1mm (4mil) |
0.1mm (4mil) |
Aluminium-PWB-Anwendungen:
Aluminiumrückseite PCBs sind für Situationen perfekt, in denen Heizwärmeableitungsanforderungen sehr hoch sind.
PCBs, das mit Aluminium plattiert ist, ist an der Richtung der Wärme weg von Leiterplattekomponenten wirksamer, deshalb stellt es besseres Temperaturmanagement für PWB-Entwürfe bereit. Aluminium-unterstützte Entwürfe können 10mal als Fiberglas-unterstützte Entwürfe effektiver soviel wie sein, wenn es um das Entfernen der Wärme von den Leiterplattekomponenten geht. Die viel höhere thermische Verlustleistung erlaubt, dass höhere Energie und Entwürfe miter hoher Dichte eingeführt werden.
Obgleich sie ursprünglich für Schaltungs-Versorgungsanwendungen der hohen Leistung bestimmt waren, haben Aluminium-unterstützte Leiterplatten Popularität in LED-Anwendungen, einschließlich Ampeln, Automobilbeleuchtung und Allgemeinbeleuchtung gewonnen. Der Gebrauch von Aluminiumentwürfen die Dichte von LED in der PWB-Struktur höher sein lassen und damit die angebrachte LED funktioniert an den höheren Strom beim Bleiben innerhalb der spezifizierten Temperaturtoleranzen.
Die niedrigere Betriebstemperatur der LED in den Entwurfsdurchschnitten, welche die LED für längere Zeiträume laufen lassen kann, bevor sie ausfallen.
Aluminiumkern PWB-Materialien sind in den Heizwärmeableitungsanwendungen sehr Betriebs, die starke Oberflächenbergintegrierte schaltungen umfassen. Wegen der hohen Stufe der thermischen Ableitung verbunden mit Aluminium-unterstütztem PCBs, können Stromkreisleiterplattenentwürfe vereinfacht werden. Aluminium-PCBs beseitigen das Hitzesinken und -gebläseluft, die schließlich die Entwurfskosten senkt. Gerade über jeden möglichen Entwurf, der besser gemacht werden kann, indem man Wärmeleitung und Temperaturüberwachung verbessert, ist ein Kandidat für ein Aluminium-unterstütztes PWB.
Aluminiumbasis PCBs bestehen aus Aluminiumschutzträger, während traditionelles PCBs ein Fiberglassubstrat (FR4 ist Standard), Standardschaltungsschichten und thermisch leitfähige dielektrische Schichten verwenden (ein dünnes PWB verpfändet zum Aluminiumschutzträger). Infolgedessen können die Stromkreisschichten gerade wie die Schichten so komplex sein, die an der traditionellen Faser PCBs angebracht werden.
Aluminium-unterstütztes PCBs kann Haltbarkeitsdauer und Haltbarkeit des Entwurfs durch verbundene Reduzierungen in den Durchfallquoten und in der Temperaturüberwachung verlässlich erhöhen.
Aluminiumentwürfe liefern auch niedrige Niveaus der thermischen Expansion als andere PBS-Entwürfe und bessere mechanische Stabilität.
FAQ:
Q1. Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wie über Ihre Versorgungskapazität?
: Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.
