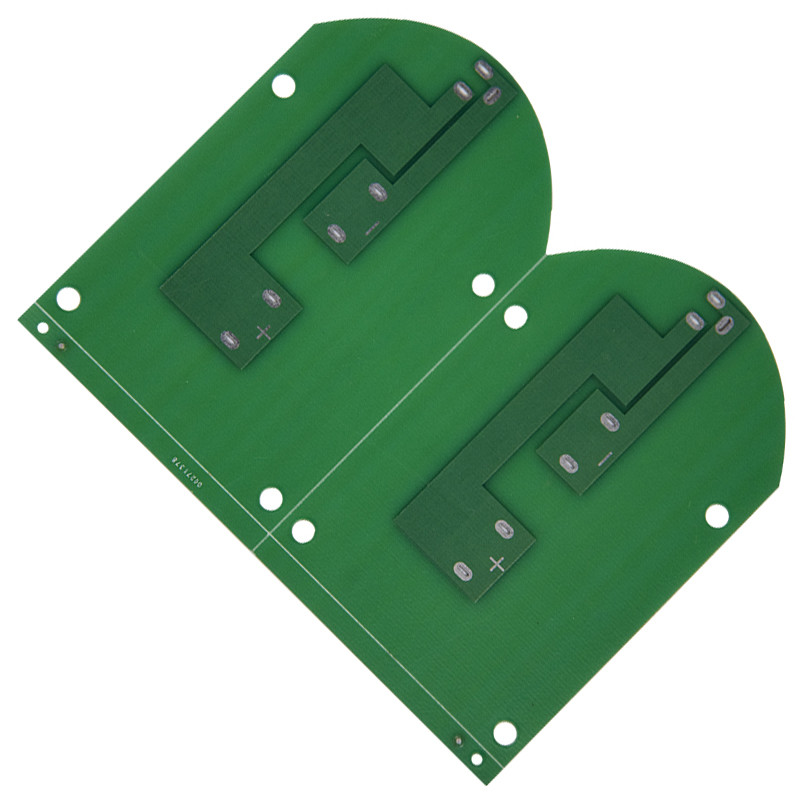

Basis Fr4 PWB-Gold überzog Leiterplatte des Kupfer-2oz
2pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: Aluminium-PWB-Brett 01
Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung + Kartonkasten der guten Qualität
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Technische Daten
Markenname: Yizhuo
Grundmaterial: Aluminiumbasis
Kupferne Stärke: 1/2oz
Peelable: 0.3-0.5MM
Profilieren des Lochens: Wegewahl, V-CUT, schrägend ab
Service: One-stop Service
Produkt-Beschreibung

Aluminiumbasis PWB-Gold überzog Leiterplatte des Kupfer-2oz
Basis Fr4 PWB-Gold überzog Leiterplatte des Kupfer-2oz 0

  1. EMS-elektronischer Herstellungsservice
  2. PWB-Entwurf und PWB-Plan
  3. PWB-Versammlung auf SMT, BGA und DI
  4. Kosteneffektives Komponenten-Auftreten
  5. Schneller Drehungs-Prototyp und Massenproduktion
  6. Kasten-Gestalt-Versammlung
  7. Technik-Unterstützung
  8. Tests (Röntgenstrahl, der Pasten-3D Stärke, IuK, AOI und Funktionsprüfungen)
  9. Logistik und Kundendienst


Basis Fr4 PWB-Gold überzog Leiterplatte des Kupfer-2oz 1
PWB-PRODUKTIONSKAPAZITÄT

PWB-Schichten 1-layer zu 10 Schicht (einschließlich HDI-Brett)
Endart Vergoldet, Immersion vergoldet, HAL-Ende, Fluss., Kohlenstoff - Brücke, Entek, Vernickelung
Grundmaterial FR4, CEM-1, CEM-3, FR1, FR2, Aluminiummetallsubstrat und Rogers
Grundmaterialstärke 0.4-2.4mm.
Kupferne Folienstärke 18um (H/HOZ), 35um (1/1OZ), 70um (2/2OZ), 5OZ
Maximum-Produktbrett 500*700mm. Für AL-PWB: 500*1400mm
Minimale Bohrungsgröße 0.075mm
Minimale Spurbreite/Abstand 3mil
Durchschnittliches Lochwandkupfer Stärke für HAL-Brett: ≥25um. Gold-Fingerüberzug: ≥0.1um
Lötmittelmaskentinte Fotoheilungstinte, Hitzeheilungstinte. UVtinte
Entwurfstoleranz ±0.1mm
Lochdurchmesser-Toleranz Loch-Standorttoleranz ±0.076mm/±0.076mm
V-CUT Toleranz ±0.1mm.
Verzerrung Entsprechend dem IPC-600F Standard
Vorbereitungs- und Anlaufzeit Einseitig: 2-3 Werktage; Doppelseitig: 3-4 Werktage; Mehrschichtig: 8-10 Werktage

HERSTELLUNGSfähigkeit PCBA

PWB-Versammlung Schichten 1 Schicht bis 36 Schichten (Standard),
PWB-Versammlungsmaterial/-art FR4, Aluminium, CEM1, Super-dünnes PWB, FPC-/Goldfinger
PWB-Versammlungsservice-Art DIP/SMT oder Misch-SMT u. BAD
Kupferne Stärke 0.5um-4um
Versammlungsoberflächenende HASL, ENIG, OSP
PWB-Maß 600x1200mm
IC-Neigung (Minute) 0.2mm
Chip Size (Minute) 01005
Beinabstand (Minute) 0.3mm
Größe PWBs BGA 8x6mm~55x55mm
IC-Verkapselungsart SOP/CSP/SSOP/PLCC/QFP/QFN/BGA/FBGA/u-BGA
u-BGA Balldurchmesser. 0.2mm
Erforderliche Doc. für PCBA Gerber-Datei mit BOM-Liste u. Auswahl-N-Platz-Datei (XYRS)
SMT-Geschwindigkeit CHIP-Komponenten SMT-Geschwindigkeit 0.3S/pcs, Höchstgeschwindigkeit 0.16S/pcs
