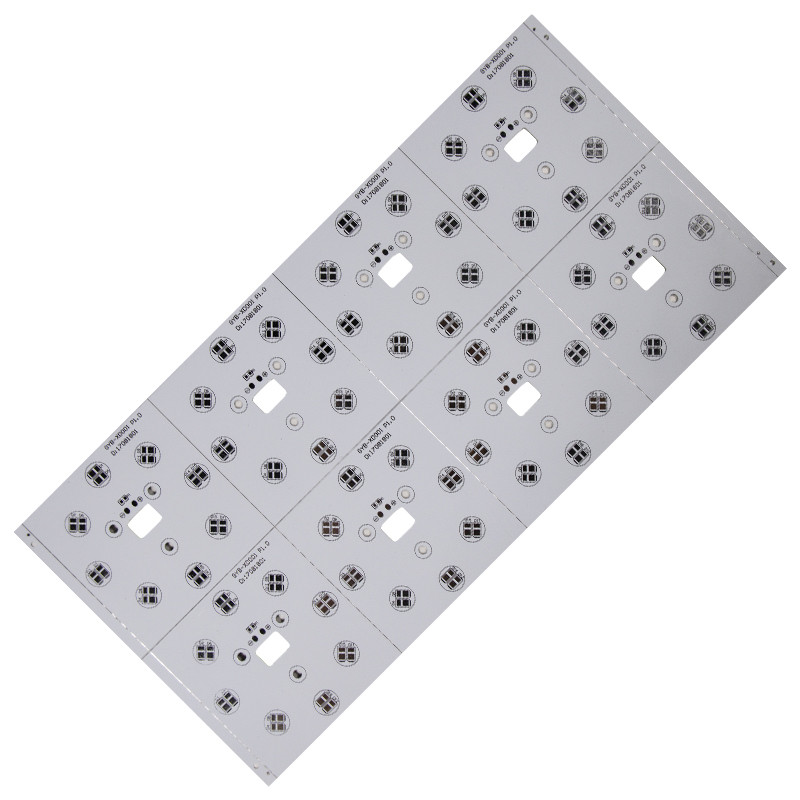

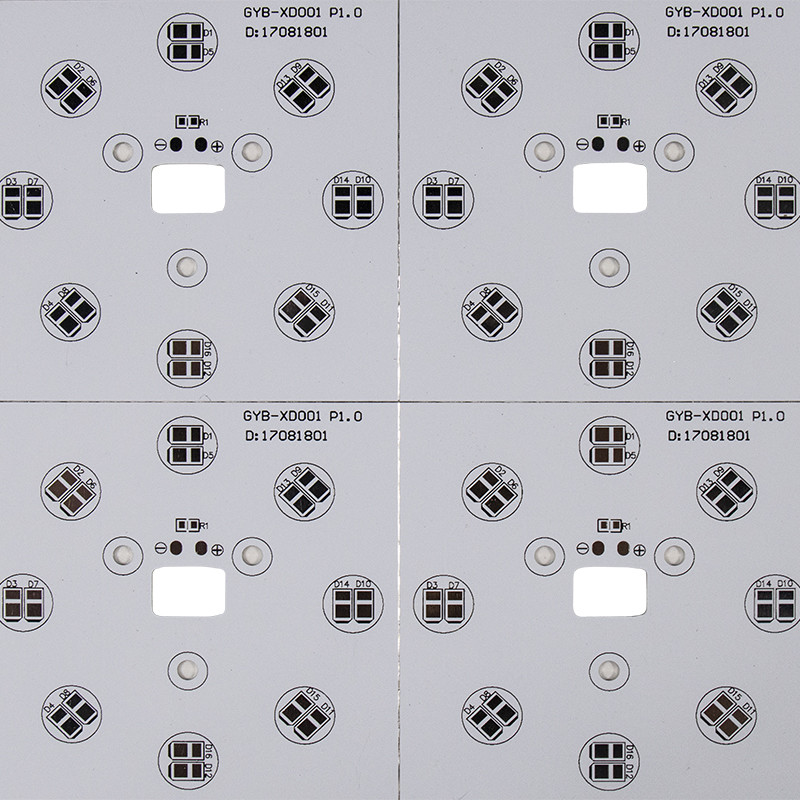

Leiterplatte-Versammlungs-Stärke SMD 94v0 LED helle 0.4mm bis 4.0mm
Kundenspezifisches Aluminium-PWB führte das Beleuchten Brettsoem-smd von PWB-94v0 führte pcba
Arten von Aluminium-PWB:
Es gibt einige Arten Aluminium-PCBs, die in vielen Anwendungen benutzt werden, die auf ihrem Bau und Entwurf basieren. Jedoch ist der Haupt- Zweck des ganzes Aluminium-PCBs fast der selbe; Lieferung von Wärmeableitungslösungen für die Anwendungen, die hohe Temperatur mit einbeziehen. Nach sind die Haupt- Arten von Aluminium-PCBs.
1. hybrides Aluminium-PWB
Im hybriden Aluminiumbau wird nicht-thermisches Material separat verarbeitet und weiter entwickelt, bevor es an den thermischen Materialien mit einer Aluminiumbasis angewendet wird.
Der Handelsbrauch entwickelt 2 Schichten oder 4 Schichten Struktur, die vom Material FR4 normalerweise enthält.
Ein nicht-thermisches Material, das mit thermischem Material und der Aluminiumbasis verpfändet wird, liefert Starrheit und hilft in der Ableitung der Hitze.
Dieses nicht-thermische Abbinden wird über der Anwendung aller thermischen Materialien bevorzugt, weil es weniger Kosten kennzeichnet und leistungsfähige thermische Leitfähigkeit über regelmäßigen Produkten FR4 umgibt.
Keine Kühlkörper- oder Versammlungsschritte werden für die Entwicklung dieses Produktes angefordert.
Durch-Lochkomponenten können unter Verwendung der Teilfenster auf der Aluminiumbasis leicht justiert werden.
Dieses hilft, wenn es die Kabel und die Verbindungsstücke durch das Substrat führt. Auch die Dichtung, die durch die Lötmittelleiste geschaffen wird, beseitigt den Bedarf an den teuren Adaptern.
2. Mehrschichtiges Aluminium-PCBs sind in den Stromversorgungsprodukten sehr allgemein und kommen mit mehrfachen Schichten thermisch leitfähigen Dielektrika.
Diese Materialien sind sehr nützlich, wenn sie mit einen oder mehreren Schichten Schaltkreis kombiniert werden in, welchem thermisch leitfähigen Nichtleiter zwischen den Schichten mithilfe der blinden vias begraben wird, die auch als ein Signal oder thermischen vias auftreten.
Einlagiger Bau dieser Entwürfe ist nicht jedoch sehr effektiv wenn sie mit komplexeren Entwürfen kommen, die sie eine ideale Lösung für viele Anwendungen zur Verfügung stellen, die Wärmeableitung mit einbeziehen.
3. Durch-Loch-Aluminium PWB
Wenn es um den meisten komplexen Bau geht, wird ein einlagiges des Aluminiums mit die Laminierung vorher anwenden nachgefüllt und vorgebohrt und bildet einen Kern des mehrschichtigen Baus.
Thermische Bindemittel werden dann benutzt, um die thermischen Materialien auf beiden Seiten vom Aluminium zu lamellieren.
Sobald Laminierung erfolgt ist, wird Bohrung auf die Versammlung zugetroffen.
Um die richtige elektrische Isolierung beizubehalten, muss überzogen durch die Löcher, die als Ergebnis der Bohrung geschaffen werden durch Aluminiumfreigaben überschreiten.
PWB-Einzelteil |
Fertigungs-Kapazität |
Kupferne Stärke |
0.5oz, 1oz, 2oz, 3oz und 4 Unze |
Dielektrische Stärke (zum Substrat) |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Fertige Brett-Stärke |
0.4mm bis 4.0mm |
Dickentoleranz |
+/--10% |
Aluminiummaschinelle Bearbeitung |
Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Lochgröße Min. Finish |
0.25mm |
Max.working-Spannung |
2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min.Track-Breite |
0.2mm (8mils) |
Min.Track-Abstand |
0.2mm (8mils) |
Min. SMD-Auflagenneigung |
0.2mm (8mils) |
Oberflächenveredelung |
HASL, HASL bleifrei, Immersionsgold, grelles Gold, OSP |
Soldermask-Farbe |
Weiß, schwarz, andere verfügbar |
Legendenfarbe |
Schwarz, weiß, andere verfügbar |
Etest |
JA |
RohsL |
JA |
FAQ:
Q1: Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q2: Was über den Transport und die Lieferfrist?
: Normalerweise verwenden wir internationales ausdrücken (wie, Fedex, DHL, TNT) um Proben und Bändchenaufträge zu liefern. Für großen Massenauftrag können wir Verschiffen durch Meer vereinbaren.
