Aluminium-Soem-Stärke 0.2mm 4mm PWB 94v0 für Notbeleuchtung
2pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: Aluminium-PWB-Leiterplatten 01
Markieren:

4mm PWB 94v0

,

0.2mm PWB 94v0

,

Notbeleuchtung 94v0 PWB

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung + Kartonkasten der guten Qualität
Lieferzeit: 10-12 Arbeitstage
Technische Daten
Grundmaterial:: Aluminium basiert
Kupferne Stärke: 0.5oz, 1.0oz, 2oz, 3oz
Brettstärke: 0.2mm - 4mm
Min. Hole Size: 0.25mm (10mils)
Min. Linienbreite: 0.25mm (10mils)
V-CUT Winkel: 20, 25, 30, 45 Grad
Produkt-Beschreibung

Aluminium-Soem-Stärke 0.2mm 4mm PWB 94v0 für Notbeleuchtung



Soem-Aluminium-PWB-Leiterplatten, die 94v0 für Notbeleuchtung herstellen



Aluminium-PWB ist auf hybriden integrierten Schaltungen, Automobilen, Büroautomation, starken Elektrogeräten, Stromversorgungsausrüstung und anderen Gebieten in den letzten Jahren mit ausgezeichneter Wärmeableitung, Verarbeitungsfähigkeit, Masshaltigkeit und elektrischen Eigenschaften weitverbreitet gewesen. Aluminiumsubstrat ist hauptsächlich, die Wärmeleitfähigkeit, Spannungswert zu sehen und thermischer Widerstandswert, hängt es mit dem Leben und dem Leben des Aluminiumsubstrates zusammen.



1. Aluminium-PWB-Prozessfluß:



Öffnendes → bohrendes → trockenes Film → Inspektion →, das → Belichtung → Soulder-Maske → Siebdruck → Inspektion → Tin Spray-→ Aluminiumoberflächenbehandlung → lochendes → Endprüfung → Verpacken→ Verschiffen ätzt



3. Parameter des spezifischen Produktionsverfahrens und der Sonderanfertigung:



3,1 Öffnung
3.1.1 verstärken Sie die ankommende Inspektion (das Blatt mit schützendem Film auf der Aluminiumoberfläche muss benutzt werden).
3.1.2 wird kein Backblech angefordert, nachdem man sich geöffnet hat.

3.1.3 beachten Griff leicht, den Schutz der niedrigen Aluminiumoberfläche (schützender Film).



3,2 Bohrung

3.2.1 sind die bohrenden Parameter die selben wie die von FR-4.
3.2.2 ist die Öffnungstoleranz extrem fest. Die kupferne Basis von 4OZ muss die Kontrolle der Generation der Wellenberge beachten.

3.2.3 Bohrlöcher mit der kupfernen Haut, die oben gegenüberstellt.



3,3 trockener Film
3.3.1 ankommende Inspektion: Bevor man das Brett reibt, muss der Oberflächenschutzfilm der Aluminiumbasis kontrolliert werden. Wenn er beschädigt wird, muss er mit blauem Kleber vor Vorbehandlung geklebt werden.
3.3.2 Mahlen: nur die kupferne Oberfläche wird verarbeitet.
3.3.3 Filmen: müssen kupferne Oberfläche und niedrige Aluminiumoberfläche gefilmt werden.
Steuern Sie die Zeit zwischen der Schleifplatte und dem Film, kleiner als 1 Minute, zu garantieren zu sein, dass die Filmtemperatur stabil ist.
3.3.4 Scharnierventil: Lohnaufmerksamkeit zur Genauigkeit des Scharnierventils.
3.3.5 Belichtung: Belichtungsregel: 7 bis 9 Gitter haben Restkleber.
3.3.6 Entwicklung: Druck: 20 | 35psi, Geschwindigkeit: 2,0 | 2.6m/Minute

Jeder Betreiber muss achtgeben, dass Kratzer auf dem schützenden Film und dem Aluminiumsubstrat vermeidet.



3,4 Inspektion
3.4.1 muss die Stromkreisoberfläche jeden Inhalt entsprechend MI-Anforderungen überprüfen.

3.4.2 muss die niedrige Aluminiumoberfläche auch kontrolliert werden. Der trockene Film auf der niedrigen Aluminiumoberfläche darf das Filmfallen und -schaden nicht haben.



3,5 Ätzung
3.5.1 weil die kupferne Basis im Allgemeinen 4OZ ist, gibt es einige Schwierigkeiten während der Radierung. Das erste Brett muss vom Vorarbeiter anerkannt werden, bevor es als Brett verwendet werden kann. Stichproben auf Linienbreite und Linie Abstand sollten im Brett verstärkt werden. Die Linienbreite sollte überprüft werden jedem Brett 10PNL und notiert werden.
3.5.2 empfohlene Parameter: Geschwindigkeit: 7 | 11dm/minimaler Druck: 2.5kg/cm2
Dichte: Temperatur 25Be: 55 ° C
(Die oben genannten Parameter sind als Referenz nur abhängig von den Testergebnissen)

3.5.3 wenn der Film, Lohnaufmerksamkeit zur Zeitsteuerung zwischen 4 entfernt wird | 6min, weil Aluminium und NaOH, aber es reagieren, muss auch garantieren, dass der Film sauber ist und der Film wird nicht gewährt, während des Filmes aufzuwärmen. Nachdem das Brett ohne schützenden Film auf der Aluminiumoberfläche von der Filmstartflüssigkeit aufgezogen ist, wenn das Brett nicht in der Zeit bleiben kann, muss die Filmstartflüssigkeit auf der Platte mit Wasser gewaschen werden, um zu verhindern, dass die alkalische Flüssigkeit die Aluminiumoberfläche beißt.

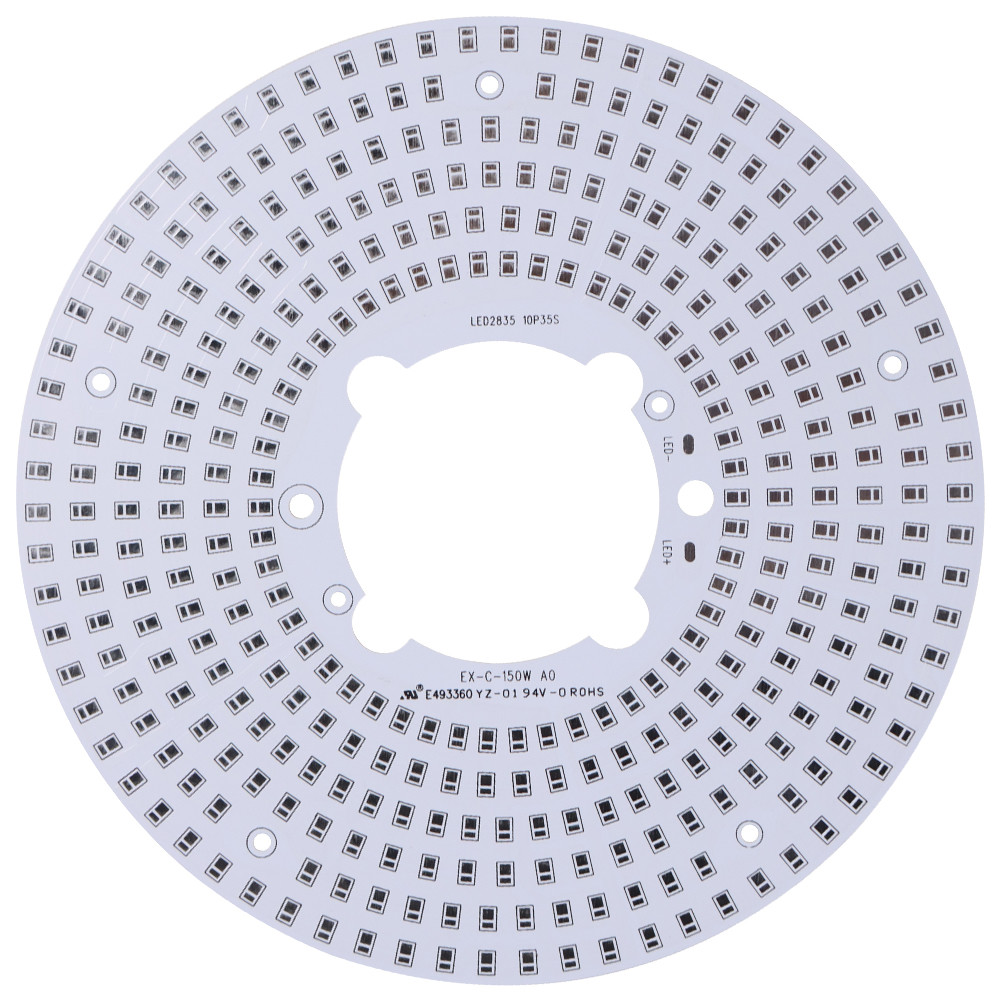

Aluminium-Soem-Stärke 0.2mm 4mm PWB 94v0 für Notbeleuchtung 0

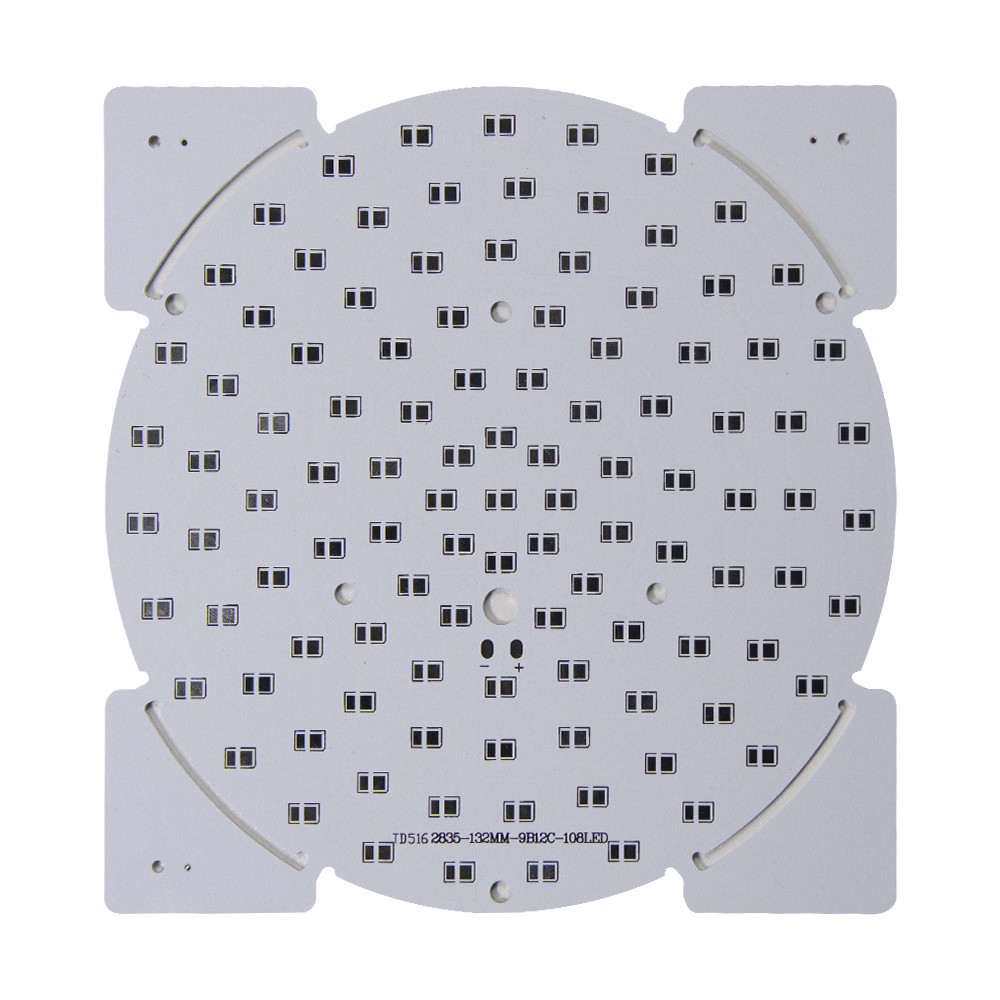

Aluminium-Soem-Stärke 0.2mm 4mm PWB 94v0 für Notbeleuchtung 1
