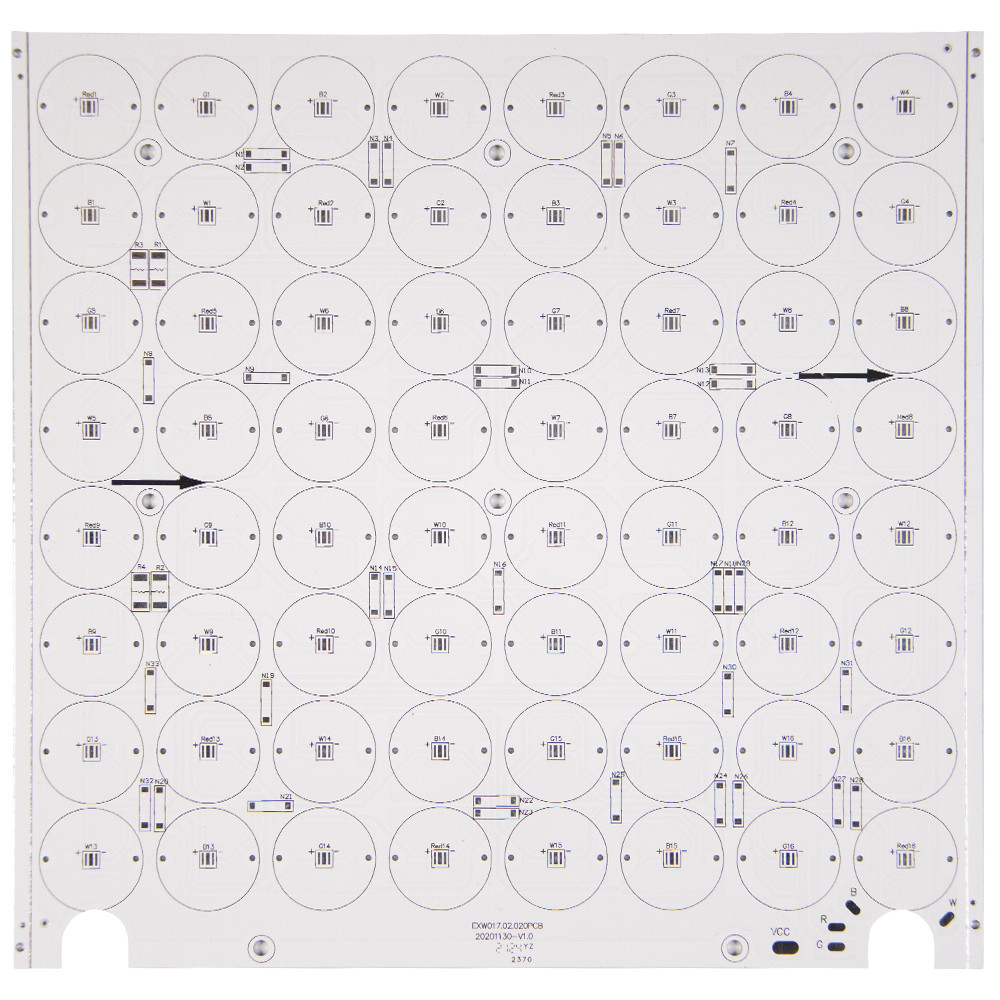

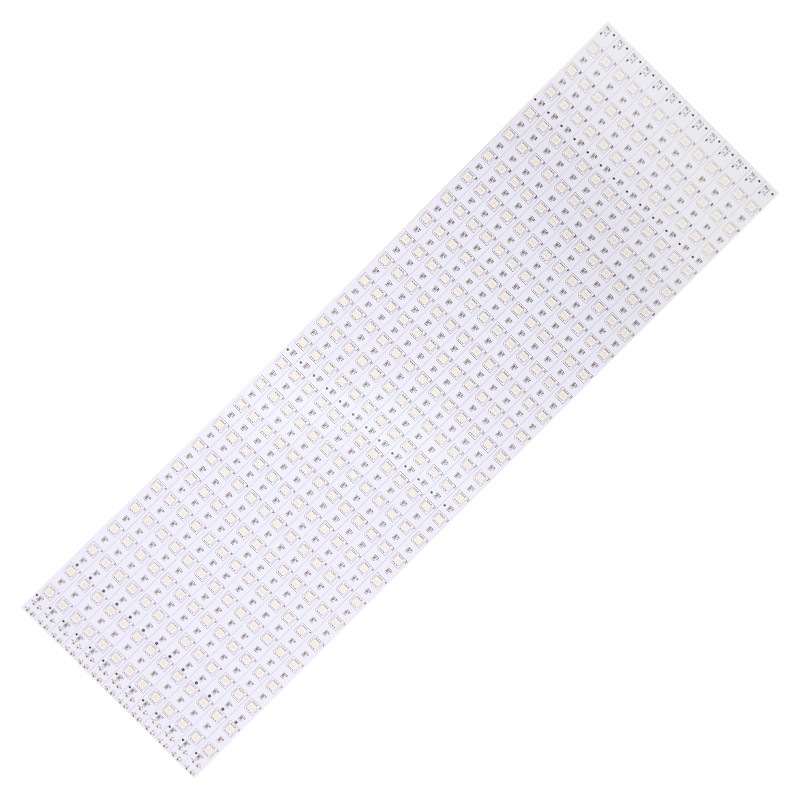

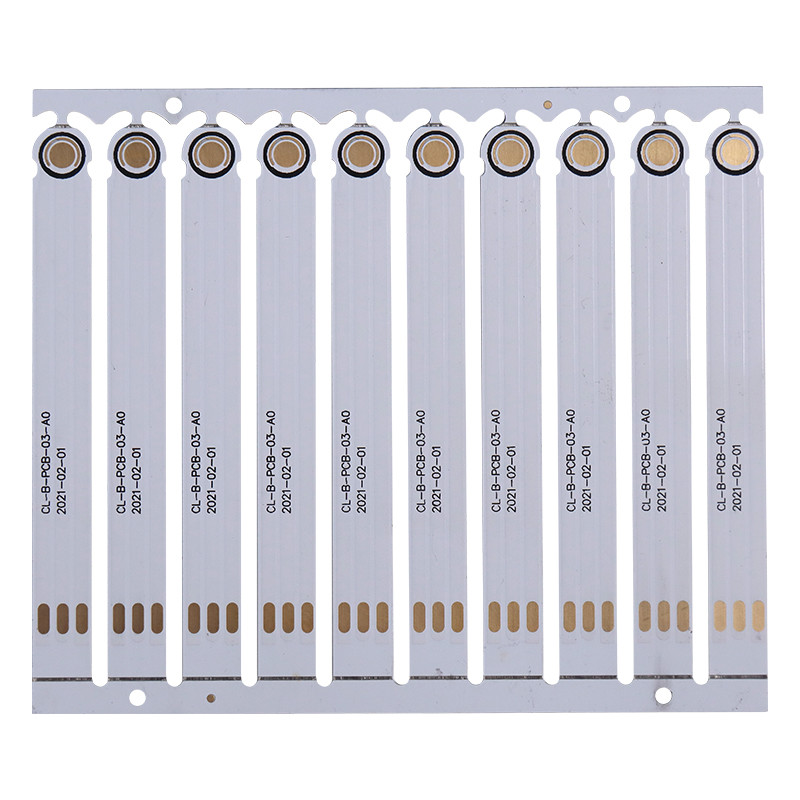

Aluminium-20w 30w 50w 100w LED PWB-Flut-Lichter, die Stromkreise drucken
Aluminium-PWB 20w 30w 50w 100w führte die PWB-Flutlichter, die Stromkreise drucken
Ursprungsort |
Shenzhen |
Service |
One-stop Service |
Grundmaterial |
Aluminium |
Kupferne Stärke |
0.69-8.26mil (18-210um) |
Brett-Stärke |
0.2-6.0mm |
Min. Hole Size |
0.1mm (4mil) für HDI/0.15mm (6mil) |
Min. Linienbreite |
0.075mm (3mil) |
Min. Zeilenabstand |
0.075mm (3mil) |
Oberflächenveredelung |
HASL/OSP/Ag/ENIG/ENEPIG/ Immersionssilber, Zinn |
Prüfungsservice |
E-Prüfung 100% |
Was ist PWB-Aluminium?
Ein PWB-Aluminium hat den gleichen Plan wie der von anderem PCBs. Es besteht ein einlagiges oder wenigen Schichten aus Kupfer zusammen mit einer gelöteten Masken- und Silkscreenschicht über ihm. Jedoch anstelle eines Plastiksubstrates oder eines Fiberglases, hat Aluminium-PWB ein Metallsubstrat.
Die Basis ist hauptsächlich eine Kombination des Aluminiums. Im allgemeinen können Sie finden, dass Aluminium-PCBs einseitig sind, aber sie können doppelseitig auch sein. Ab sofort sollen mehrschichtiges Aluminium-PCBs schon sich entwickeln und hergestellt werden. Diese Arten von Leiterplatten werden hauptsächlich in der Energie verwendet, die Elektronik und LED umwandelt.
Das Licht, das durch die LED produziert wird, neigt, höhere Niveaus der Hitze zu produzieren, welches Aluminium bequem sich zerstreuen kann. Die Aluminiumleiterplatten verlängern die Lebensdauer des LED-Gerätes, um mehr Haltbarkeit zur Verfügung zu stellen. Aluminiumsubstrate sind in der Haushaltsbeleuchtung, in den Bremslichtern und Straßenlaterne in anwesend.
Die Aluminiumleiterplatten lassen die Leistungsverstärker Elektronik regulieren und Strom ändern. Entwickler und Schöpfer von anderen Industrien finden diese Bretter nützlich, aber sie führen nicht diese Bretter häufig ein.
Ein LED-PWB-Brett neigt, ein hohes Volumen Hitze zu erzeugen und macht es schwierig, über traditionelle Durchschnitte abzukühlen. Infolgedessen werden Metallkern PCBs häufig für LED-Anwendung wegen ihrer erhöhten Fähigkeit, Hitze zu zerstreuen gewählt. Aluminium ist insbesondere häufig benutzt, Leiterplatten für LED-Lichter herzustellen. Das Aluminium-PWB umfasst gewöhnlich eine Dünnschicht des thermisch leitfähigen dielektrischen Materials, die die Hitze mit viel größerer Leistungsfähigkeit als ein traditionelles steifes PWB übertragen und zerstreuen kann.
Elektronik Co.,Ltd Shenzhens Yizhuo ist ein High-Teches Unternehmen. Seit seiner Einrichtung im Jahre 2012,
es ist an der innovativen Entwicklung und an der Produktion von elektronischen Produkten festgelegt worden.
Jetzt hat es ein stabiles R&D-Team gebildet und es hat mehr als 5.000 Quadratmeter des Produktionsstandorts gehabt.
Die Produkte haben ISO-9001:2015 internationales Qualitätssicherungssystem, internationale Bescheinigung DES CERS, ROHS und ULs geführt.
FAQ:
Q1. Welche Dateiformate nehmen Sie für Produktion PWBs PCBA an?
Datei A. Gerber: CAM350 RS274X
PWB-Datei: Protel 99SE, P-CAD PWB 2001
BOM: Excel (pdf, Wort, txt)
Auswahl- und Platzdatei
Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q3: Was über den Transport und die Lieferfrist?
: Normalerweise verwenden wir internationales ausdrücken (wie, Fedex, DHL, TNT) um Proben und Bändchenaufträge zu liefern. Für großen Massenauftrag können wir Verschiffen durch Meer vereinbaren.
