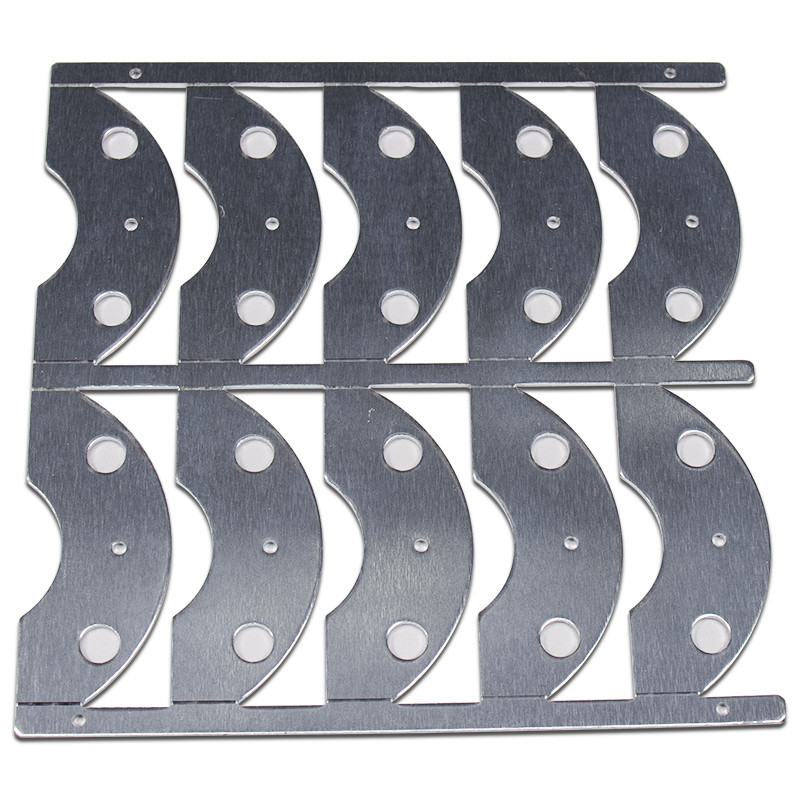

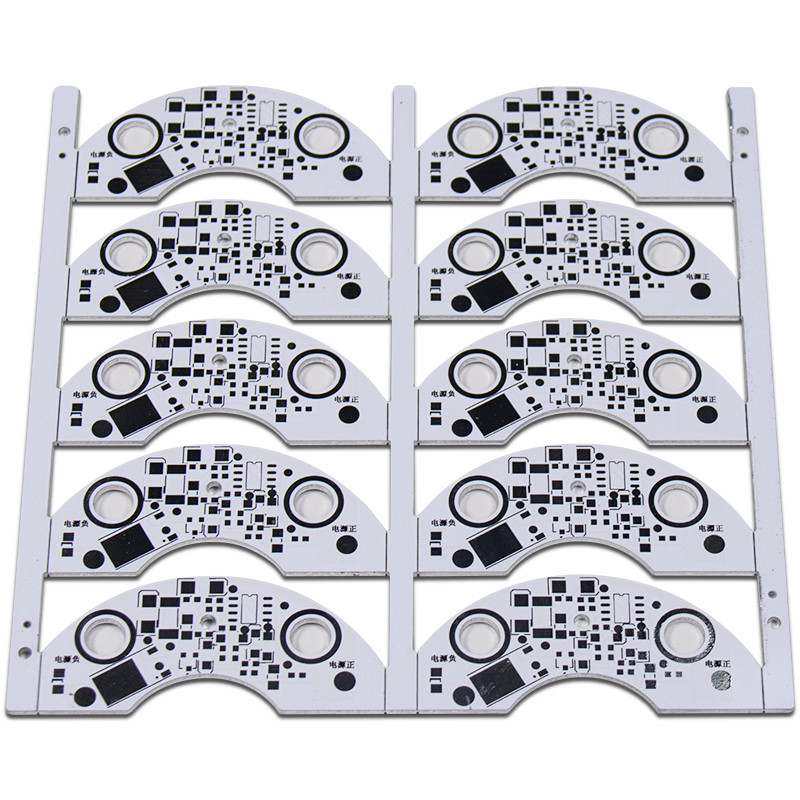

Aluminiumkundenspezifischer Ring der leiterplatte führte PWB für Birne und downlight
LED steht für Leuchtdiode. Eine LED-Leiterplatte wird benutzt, um die Dioden anzubringen und die LED für die Anwendung anzutreiben.
Im Allgemeinen verwenden LED-Geräte einen Oberfläche-angebrachten Entwurf (SMD) der eine einzelne LED-Komponente umfasst. Um mehr Licht zu erzeugen, schließt eine LED-Leiterplatte mehrfache Lichter an.
Weil diese Lichter und ihre Operation eine große Wärmemenge erzeugen, müssen sie eine Weise haben, diese Hitze, wie ein Kühlkörper oder ein strukturelles Material zu entfernen, das weg Hitze zeichnet. Folglich ist möglicherweise das LED-PWB-Material Aluminium, das an Übertragungshitze weg von dem Brett übertrifft.
Wegen der vielen Vorteile von LED-Beleuchtung und von seinen mehrfachen Anwendungen im modernen Leben, LED-PWB-Herstellung und der Produkte haben sich erhöht, um die steigende Nachfrage zu befriedigen.
LED-Beleuchtung ist eine in zunehmendem Maße populäre beleuchtende Lösung, befürwortet für seine verbesserte Langlebigkeit und verringerte Umweltbelastung. Einiger des Nutzens von LED-Beleuchtung über herkömmlichen Methoden schließen ein:
Dieser Nutzen ist unglaublich und hat zur Popularität von LED heute beleuchtend geliehen. Seit 2012 installierten Amerikaner über 49 Million LED, speicherten $675 Million in jährliche Energiekosten und erheblich schneiden Kohlendioxidemissionen. Sie können LED in der Automobilbeleuchtung, Ampeln, Fernsehen und Elektronik und eine Vielzahl anderer Anwendungen finden.
Schicht
|
1~64 Schichten
|
Material
|
FR4, CEM1, CEM3, Aluminium
|
Produktionskapazität
|
30000 ㎡/months
|
Brettform
|
Rechteckig, rund, Schlitze, Ausschnitte, Komplex unregelmäßig
|
Brettausschnitt
|
Schere, V-Ergebnis, Vorsprung-verlegt, entgegengesetzt gesunken
|
Brettstärke
|
0.2~8.0mm, Flex 0.1-0.25mm
|
Kupfernes Gewicht
|
0.5oZ~12oZ
|
Lötmittel-Maske
|
Doppelseitiges grünes LPI-, Rotes, weißes, Gelbes, Blaues, Schwarzes, Purpurrotesusw. Lötmittelmaske
|
Siebdruck
|
Doppelseitig oder einseitig in weißem, gelbem, schwarzem usw.
|
Minimale Linienbreite/Raum
|
0.08mm/3mil
|
Maximale Brettmaße
|
25.6inch*43.3inch oder 650mm*1100mm
|
Minimaler Bohrlochdurchmesser
|
0.1mm
|
Min Laser Drill-Lochdurchmesser
|
0.075mm
|
Oberflächenende
|
HASL, ENIG, Immersions-Zinn, Immersions-Silber, OSP, ENEPIG usw.
|
Brettstärke toleranc
|
± 10%
|
Minimale Schlitzbreite
|
0,12", 3.0mm oder 120mils
|
V-Ergebnistiefe
|
20-25% von der Brettstärke
|
PTH-Wandstärke
|
>0.025mm
|
PTH-Loch Dia Tolerance
|
±0.076mm
|
Nicht PTH-Loch Dia Tolerance
|
±0.05mm
|
Loch-Positions-Abweichung
|
±0.076mm
|
Schlucklöcher
|
Ja
|
Qualitäts-Standard
|
IPC-A600F/MIL-STD-105D
|
Entwurfsdateiformat
|
Gerber RS-274X, 274D, Eagle und AutoCAD DXF, DWG
|
Elektronik Co., Ltd. Shenzhens Yizhuo ist ein nationales High-Teches Unternehmen, das zu ISO9001 bestätigt wird: internationales System der Qualitätssicherung 2015. Wir haben CER, ROHS, UL-Bescheinigung. Sie wurde im Jahre 2012 gegründet und Fabrikbereich besteht mehr als 6.000 Quadratmetern, 131 Angestellten und aus zwei Verschiebungen. Wir haben die Fähigkeit, zum von Aluminium-PCBs, von FR4 PCBs, von LED PCBA und von anderen verwandten Produkten herzustellen. Wir erbringen auch Dienstleistungen wie PWB-Entwurf, PWB-Versammlung und Brett LED SMT, das für Dienstleistungen im Designbereich PWBs verarbeitet. Die Produkte sind in der Kommunikationen, Automobil- und anderer den Industrien der Beleuchtung, der Elektronik, weitverbreitet, die Wärmeableitung erfordern. Unsere Fachleute arbeiten in der nahen Vereinigung, um die spezifischen Anforderungen unserer Kunden zu verstehen. In unserer Qualitätsprüfungseinheit prüfen wir penibel jedes Produkt, so Ergebnisse in ihrer Befolgung der internationalen Qualitätsstandards. Wir können one-stop Service ODM oder Soems für unsere Kunden tun.
FAQ:
Q1. Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 1pcs annehmen.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
