PWB-Doppelschicht-PWB der Leiterplatte-FR4 verwenden in der Elektronik
1pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: UL,CE,ROHS
Modellnummer: FR4 PWB board09
Markieren:

Doppelschicht-PWB für Elektronik

,

Leiterplatte ULs FR4

,

Fiberglas-Doppelschicht-PWB

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 120000 qm/pro Monat
Technische Daten
Grundmaterial: FR-4 1.6mm Kupfer 1oz
Brett-Stärke: 1.6mm-5.0
Schicht: 1-24 Schichten
PWB-Standard:: IPC-II Standard
Brettgröße: Kann besonders angefertigt werden
pcba Test: Fliege-Sonde, 100%
Min. Lochgröße: 0.8mm
Produkt-Beschreibung

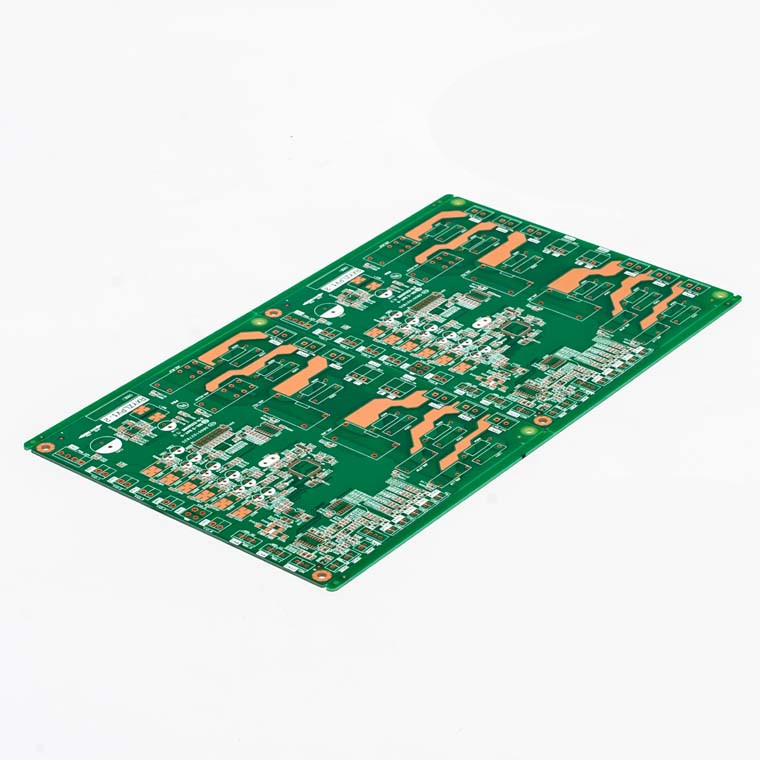

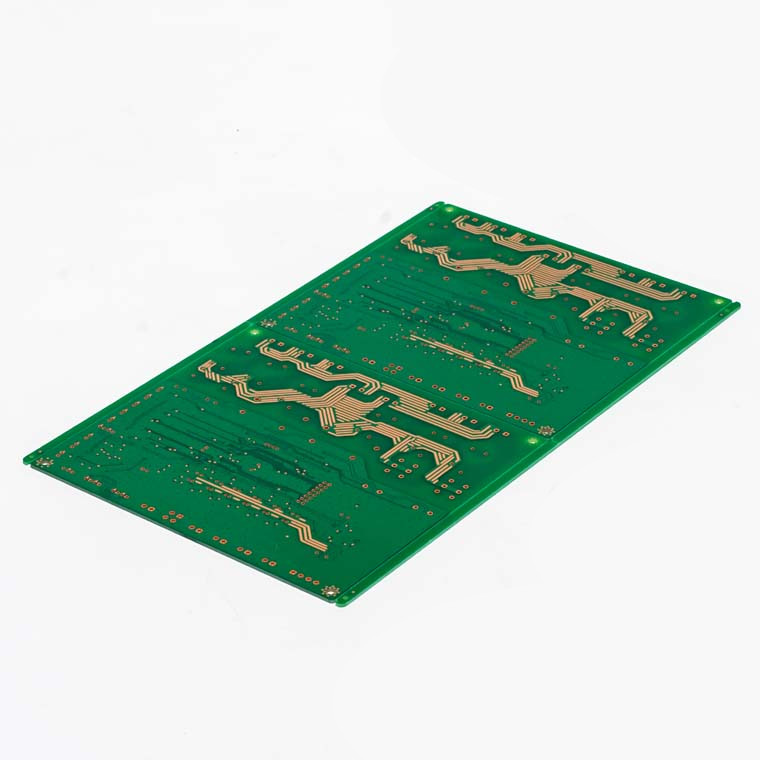

PWB-Doppelschicht-PWB der Leiterplatte FR4 in der Elektronik verwenden



Was ist Fr4 Leiterplatte?

Fr4 Leiterplatte ist Fiberglas. Es ist das allgemeinste PWB-Material. FR4 1.6mm besteht dick 8 Schichten von # aus 7628 fiberglasses. Des das Logo/die Bezeichnung Herstellers der roten Entflammbarkeitsklasse ist in der Mitte. Die Temperatur für die Anwendung dieses Materials ist 120 – 130 ° C.

Was ist FR5?

FR5 ist das Fiberglas, das FR4 ähnlich ist, aber die Temperatur des Gebrauches von diesem Material ist 140 – 170 ° C.

Was ist CEM-1?

CEM-1 ist ein unterstütztes Papierlaminat mit einer Schicht # Gewebe mit 7628 Gläsern. Dieses Material ist nicht für das Überziehen durch Löcher passend.

Was ist CEM-3?

CEM-3 ist Fr4 Leiterplatte am ähnlichsten. Bau: Fiberglasmatte zwischen zwei äußeren Schichten # Gewebe mit 7628 Gläsern. Milchiges Weiß CEM-3 sehr glatt. Der Preis dieses Materials ist 10-15% niedriger als das von FR4. Das Material ist einfach zu bohren und zu stempeln. Es ist ein kompletter Ersatz für FR4 und hat einen sehr großen Markt in China.


EINZELTEILE HANDWERKS-KAPAZITÄT
Schichten 1-8 Schichten
Substratmaterial Aluminium, 22F, CEM-1, CEM-3, Flex-PWB, fr-4
Plattenstärke 0.8-3.0mm
kupferne Folienstärke

18um-105um



Endproduktgröße Minute 3*3mm max500*1500mm
minimale Lochbreite 0.5mm
minimale Spurnbreite 0.2mm
minimale Legendenbreite 0.1mm
Wärmeleitfähigkeit ja
Oberflächenbehandlung HASL (TinLead frei), ENIG (Immersions-Gold), Immersions-Silber, Vergolden (grelles Gold), OSP, usw.
Lötmittelmaske färbt verfügbar Grünes, weißes, rotes, gelbes, schwarzes, blaues, transparentes usw.
E-Prüfung 100%E-Testing (Hochspannungsprüfung); Fliegende Sondenprüfung
Zertifikat SGS.UL. ROHS, CQC. ISO9001: 2015
MOQ 5pcs
Anwendung LED-Licht, Klimaanlage, elektrisches equipent, zusammenpassende Reinigung, wiegende Skala, Leuchtröhre, Tabellenlicht, Deckenleuchte, Wandleuchte, Sprecher, Kontrollorgane, Hauptausschuß, Fernsehen, LCD, LED



PWB-Doppelschicht-PWB der Leiterplatte-FR4 verwenden in der Elektronik 0PWB-Doppelschicht-PWB der Leiterplatte-FR4 verwenden in der Elektronik 1



PWB-Doppelschicht-PWB der Leiterplatte-FR4 verwenden in der Elektronik 2

PWB-Doppelschicht-PWB der Leiterplatte-FR4 verwenden in der Elektronik 3

PWB-Doppelschicht-PWB der Leiterplatte-FR4 verwenden in der Elektronik 4
FAQ:

Q1. Welche Dienstleistung können Sie erbringen?
: Wir sind Soem-PWB und PCBA-Hersteller seit 2012, können wir one-stop Lösung einschließlich RD-PWB-Herstellung, SMT und Versammlung PCBA zur Verfügung stellen.

Q2. Haben Sie irgendeine Anforderung der Mindestbestellmenge?
:  ja die Probe benötigen Sie ein Minimum von 5 Stücken.



Q3: Bieten Sie garantieren für die Produkte an?

: Ja bieten wir 2 Jahre Garantie unseren Produkten an.
