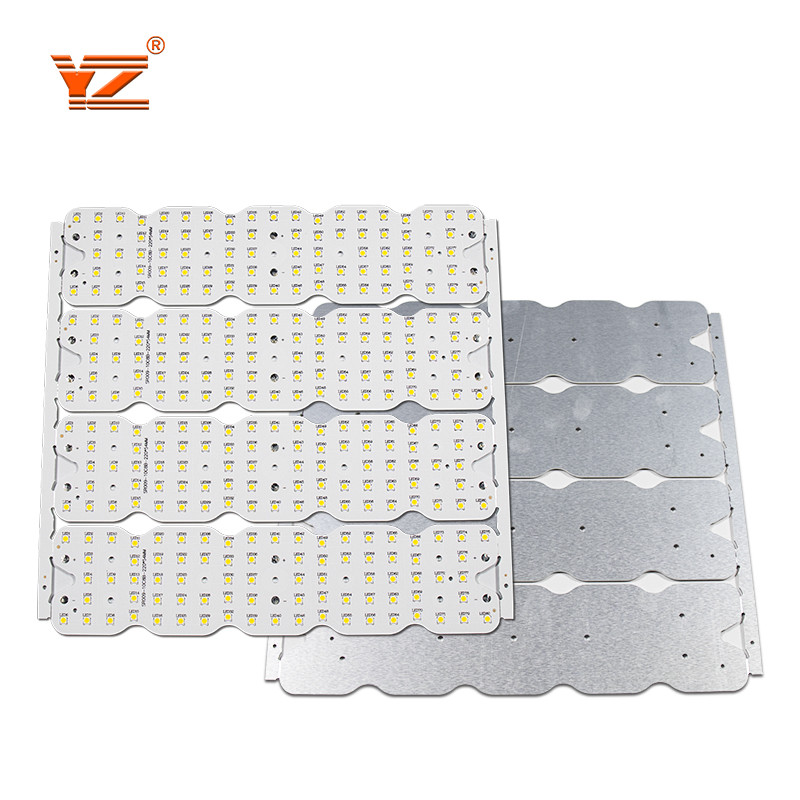

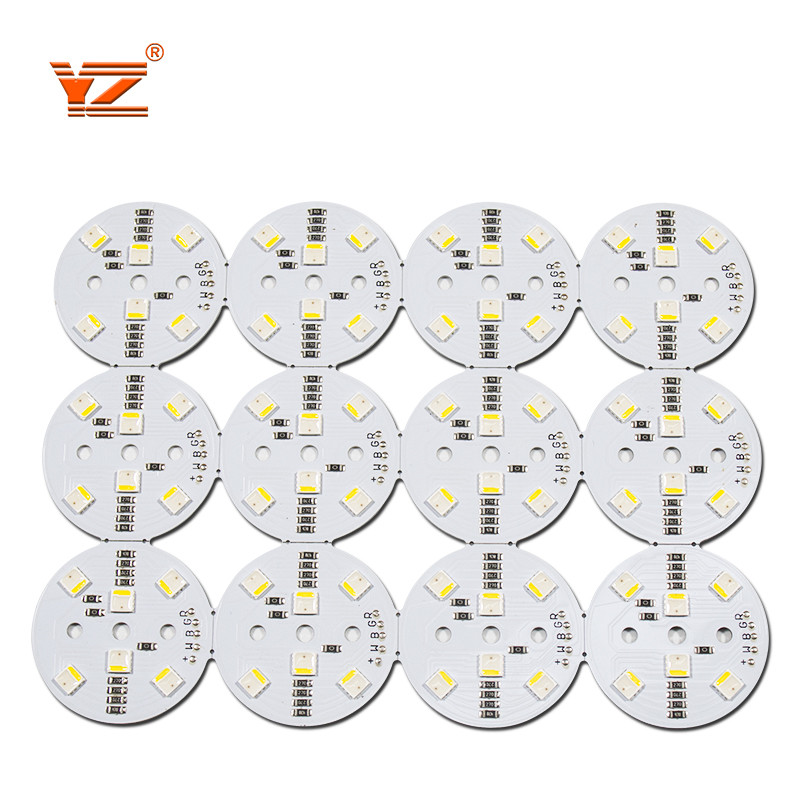

Leiterplatte-PWB-Herstellungs-Aluminium führte PCBA-Versammlung

PWB-Montageverfahren: Stadien der Leiterplatte PCBA:

Sobald Sie alle Komponenten haben, ist es Zeit, Ihre Leiterplatte zu errichten. Jeder Schritt ist nach dem vorhergehenden abhängig. Jeder Schritt ist notwendig, um ein Brett zu errichten, das arbeitet, und sie sollten nicht getanes außer Betrieb sein. Sind hier die Schritte für das PWB-Montageverfahren:

Lötpaste

Die erste Phase wird Lötpaste genannt, weil das ist, was am Brett angewendet werden muss, in dem Sie löten werden. Die Lötpaste schließt etwas Lötmittelkörner mit ein, die mit Fluss kombiniert werden. Sie setzen einen Lötmittelschirm auf das Brett, dann führen etwas Lötpaste durch die Löcher direkt auf das Brett hindurch.

Wählen Sie aus und setzen Sie

Nachdem Sie die Lötpaste auf das Brett gesetzt haben, benutzen Sie dann eine Maschine, um Komponenten auszuwählen und sie in die korrekte Stelle auf das Brett zu legen. Die Stücke bleiben an Ort und Stelle zur Lötpaste passend. Einige Maschinen halten die Komponenten an Ort und Stelle mit einem Klecks des Klebers, der für das Wellenlöten empfohlen wird. Wenn Sie keine Maschine haben, zum dies für Sie zu tun, können Sie es eigenhändig tun. Komponenten müssen, als die kleinen Wege zwischen genau gesetzt werden, die Weise zu bestimmen, dass jedes elektronische Gerät funktioniert.

Löten

Nachdem die Komponenten richtig gesetzt sind, kommt das Löten als nächstes. Dieses kann einer Wellen-Lötanlage eigenhändig oder mit getan werden.

Inspektion

Nachdem sie gelötet haben müssen Leiterplatten kontrolliert werden. Wenn das Brett schwierig ist, dann muss eine automatische optische Inspektion erfolgt sein. Auf einem einfachen Brett können Sie die Inspektion tun, die verlegten Komponenten oder nach anderen Problemen sucht.

Test

Leiterplatten müssen geprüft werden. Es gibt einige Weisen, dies zu tun. Maschinen können es tun und es gibt manuelle Weisen, die Bretter zu prüfen, auch.

Feedback

Wenn Sie ein PWB mit einer Maschine zusammenbauen, müssen Ausfälle, ideal in dem Inspektionsstadium schnell ermittelt werden und repariert werden. Wenn Sie dies auf Ihren Selbst tun und Ihr Brett nicht arbeitet, Sie müssten möglicherweise auf einem Neuen beginnen und notwendige Änderungen vornehmen, um Ausfälle zu vermeiden.

Das Leiterplatte-PWB-Montageverfahren: Ein Überblick

• Lötpaste: Wenn Sie einem traditionellen PWB-Montageverfahren folgen, ist der erste Schritt die Anwendung der Lötpaste. Merken Sie, dass dieses ist


• Bestückung: Im traditionellen PWB-Montageverfahren ist der nächste Schritt, die Komponenten auf das Brett zu setzen. Dieses kann manuell getan werden, oder es kann mit der Unterstützung von der Maschinerie getan werden (Auswahl- und Platzsysteme).


• Rückflut: Im traditionellen PWB-Montageverfahren ist der nächste Schritt Rückflut, die ist, wenn das Lötmittel zuerst geschmolzen wird und dann resolidified. Das Brett und alle seine Komponenten ziehen durch einen Ofen um, der das Lötmittel erhitzt und es verflüssigt und die Garantie, dass Verbindungen vor dem Brett gebildet werden in eine Kühlvorrichtung sich bewegt, in der das Lötmittel abgekühlt wird.

Im SMT-Prozess findet das Aufschmelzlöten diesmal, auch statt. Das Brett wird durch einen Ofen gesendet, der die Lötpaste schmilzt, sie falls erforderlich fließen lässt, bevor das Brett durch eine Reihe Kühlvorrichtungen überschreitet, die allmählich die Temperatur senken, das Lötmittel auf dem Brett verfestigt und die Komponenten an Ort und Stelle zementiert.

• Inspektion: Der nächste Schritt im traditionellen PWB-Montageverfahren ist eine Sichtprüfung des Brettes, des Lötens und der Komponenten.


• Durch-Loch-Teil-Einfügung: Der traditionelle Prozess erfordert, dass Durchlocheinfügung manuell erfolgt ist, nach dem Rückflut- und Inspektionsprozeß. Das Löten wird auch häufig manuell getan, aber es wird unter Verwendung des Wellenlötens getan möglicherweise.
•
• Endprüfung und Reinigung: Der letzte Schritt im traditionellen PWB-Montageverfahren ist eine Endprüfung des Brettes, der Lötmittelpunkte und der Komponenten und der Reinigung, zu garantieren, dass Rückstand oder überschüssiges Lötmittel entfernt wird.
•

Elektronik Co., Ltd. Shenzhens Yizhuo ist ein nationales High-Teches Unternehmen, das zu ISO9001 bestätigt wird: internationales System der Qualitätssicherung 2015. Wir haben CER, ROHS, UL-Bescheinigung. Sie wurde im Jahre 2012 gegründet und Fabrikbereich besteht mehr als 6.000 Quadratmetern, 131 Angestellten und aus zwei Verschiebungen. Wir haben die Fähigkeit, zum von Aluminium-PCBs, von FR4 PCBs, von LED PCBA und von anderen verwandten Produkten herzustellen. Wir erbringen auch Dienstleistungen wie PWB-Entwurf, PWB-Versammlung und Brett LED SMT, das für Dienstleistungen im Designbereich PWBs verarbeitet. Die Produkte sind in der Kommunikationen, Automobil- und anderer den Industrien der Beleuchtung, der Elektronik, weitverbreitet, die Wärmeableitung erfordern. Unsere Fachleute arbeiten in der nahen Vereinigung, um die spezifischen Anforderungen unserer Kunden zu verstehen. In unserer Qualitätsprüfungseinheit prüfen wir penibel jedes Produkt, so Ergebnisse in ihrer Befolgung der internationalen Qualitätsstandards. Wir können one-stop Service ODM oder Soems für unsere Kunden tun.

Wir werden von einer ‚hochmodernen‘ Infrastrukturbasis und von einem Team von enthusiastischen und erfahrenen Fachleuten gestützt. wir haben unsere gut entwickelte Infrastrukturbasis in verschiedene Einheiten wie Verschaffen, Entwerfen, Herstellung, Qualität, die prüfen, R u. D, das Verkaufsmarketing unterteilt und das Verpacken eingelagert und mehr. Dieses erleichtert uns, um total fehlerfreies Streckenprodukt an unsere Kunden zu den führenden Marktpreisen und mit der spätesten Maschinerie ausgerüstet zu liefern und innovative Technologie, um die umfangreichen Aufträge von Kunden zu treffen. Mit einem Führungsstabteam und r- u. d-Designteam mit einer durchschnittlichen Industrieerfahrung von mehr als 10 Jahren, verkaufen unsere Produkte gut auf der ganzen Welt.

FAQ:

Q1. Welchen Spezifikationen tun Sie brauchen für PWB-Zitat?
: Wir benötigen Ihre Datei PWBs Gerber, Brettstärke, kupferne Stärke, Oberflächenveredelung und Quantität, Sie zu zitieren.

Q2. Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.

Q3: Ist es OKAY, mein Logo auf Produkt zu drucken?

:  Ja. Informieren Sie uns bitte formal vor unserer Produktion und bestätigen Sie den Entwurf, der erstens auf unserer Probe basiert.
