ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung
1PCS
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: UL,CE,ROHS
Modellnummer: FR4-Leiterplatte 10
Markieren:

Brett-Versammlung PWB-FR4

,

ROHS PWB-Brett-Versammlung

,

Vielschichtige FR4 Leiterplatte

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 120000 qm/pro Monat
Technische Daten
Grundmaterial: FR4 Multilayer-Leiterplatte
Brettstärke: 0,8-4,0 Dicke
Schicht: 1-24 Schichten
Lötmittelmaske: Green. Grün. Red. Rot. Blue. Blau. White. Weiß.<
Oberflächenbehandlung: OSP ,Immersion Gold, Immersion Tin
pcba Test: Fly-Probe, 100% AOI-Tests, 100% ET-TestsAOI, X-RAY, ICT und Funktionstest
Paket: Vakuumverpackung
Produkt-Beschreibung

Mehrschichtiger Brettversammlung Hersteller Rohs Circuit Board PWB-FR4





Mehrschichtige Bretteinleitung PWB-FR4:

FR-4 (oder FR4) ist eine Gradbezeichnung, die glasverstärkten lamellenförmig angeordneten Epoxidblättern, Rohren, Stangen und Leiterplatten (PWB) zugewiesen wird. FR-4 ist ein Verbundwerkstoff, der aus gesponnenem Fiberglasstoff mit einer Epoxidharzmappe besteht, die flammhemmend ist (selbst-auslöschend).

„Franc“ steht für flammhemmendes und bezeichnet, dass Sicherheit von Entflammbarkeit von FR-4 gemäß dem Standard-UL94V-0 ist. FR-4 wurde von den konstituierenden Materialien (Epoxidharz, Glasfasergewebeverstärkung, bromierte flammhemmendes, etc.), von NEMA im Jahre 1968 geschaffen.

Glasepoxid FR-4 ist ein populärer und vielseitiger thermoset lamellenförmig angeordneter Hochdruckplastikgrad mit guter Stärke zu den Gewichtsverhältnissen. Mit naher nullwasseraufnahme ist FR-4 als elektrischer Isolator allgemein am verwendetsten, der beträchtliche mechanische Festigkeit besitzt. Das Material bekannt, um seine hohen mechanischen Werte und elektrischen isolierenden Qualitäten in den trockenen und feuchten Bedingungen zu behalten. Diese Attribute, zusammen mit guten Herstellungseigenschaften, leihen Gebrauchs zu diesem Grad für eine große Vielfalt von elektrischen und mechanischen Anwendungen.

NEMA ist die stabilisierte Berechtigung für FR-4 und andere isolierende lamellenförmig angeordnete Grade. Gradbezeichnungen für Glasepoxidlaminate sind: Zehner-Klub, G11, FR4, FR5 und FR6. Von diesen ist FR4 der Grad weit gebräuchlich heute. Zehner-Klub, der Vorgänger zu FR-4, ermangelt FR-4 selbst-Auslöschungsentflammbarkeitseigenschaften. Folglich hat FR-4 seit dem [wenn?] ersetzte Zehner-Klub in den meisten Anwendungen.

Systeme des Epoxidharzes FR-4 setzen gewöhnlich Brom, ein Halogen ein, um flammhemmende Eigenschaften in den Glasepoxidlaminaten FR-4 zu erleichtern. Einige Anwendungen, in denen thermische Zerstörung des Materials ein wünschenswertes Merkmal ist, verwenden noch flammhemmenden Zehner-Klub nicht.



Erreichbare Fertigungsgenauigkeit FR-4
Einzelteil
Handwerks-Fähigkeit
Oberflächenende
HASL, Immersions-Gold, Vergolden, OSP, Immersions-Zinn, usw.
Schicht
1-32 Schichten
Min.Line-Breite
4mil
Min.Line-Raum
4mil
Min.Space zwischen aufzufüllen der Auflage
3mil
Min.Hole-Durchmesser
0.20mm
Min.Bonding-Auflagen-Durchmesser
0.20mm
Max.Proportion des Bohrloches und der Brett-Stärke
1:10
Max.Size des Endbrettes
23inch*35inch
Schellte von Endbrett ′ s Stärke
0.21-3.2mm
Min.Thickness von Soldermask
10um
Soldermask
Grüne, gelbe, schwarze, weiße, rote, transparente lichtempfindliche Lötmittelmaske, Strippable Lötmittelmaske
Min.Linewidth von Idents
4mil
Min.Height von Idents
25mil
Farbe des Siebdrucks
Weiß, gelb, schwarz
Datums-Dateiformat
Gerber-Datei und Bohrungsdatei, Berichts-Reihe, FÜLLT 2000 Reihe, powerpcb Reihe, ODB++ auf
E-Prüfung
100%E-Test: Hochspannungsprüfung
Material für PWB
Hohes TG-Material: Hohe Häufigkeit ROGERS, TEFLON, TADONIC, ARLON (freies Material Haloger)
E-Prüfung
Widerstand-Prüfung, prüfendes Resisitance, Microsection usw.
Spezielle technologische Anforderung
Blind&Buried Vias und hohes Stärke-Kupfer



Arten von PWB FR4:



1. Simplex FR4 PWB

Die Leiterplatten des Simplex Fr4 werden von Epoxidharz PWB gemacht, das kupferne Folie auf einer Seite, seine Komponenten hat, werden geklebt auf einer Seite.

2. Doppeltes Seite FR4 PWB

Die Leiterplatten des Simplex Fr4 auch werden von Epoxidharz PWB gemacht, das kupferne Folie auf einer Seite hat, aber seine Komponenten werden auf zwei Seiten geklebt, die den Weg von Spuren geben, um sich zu kreuzen.

Diese Bretter enthalten Kupfer für Leitung.

3. Mehrfaches Schichten FR4 PWB

Das multisided PC-Brett hat mehr als zwei Schichten. Es enthält drei Schichten Material für Leitung.

Das wird in der Mitte der Materialien geklebt. Die Mittellage wird zusammen unter Hochdruck und hoher Temperatur lamelliert, um mehrschichtige PC-Bretter zu produzieren. Komponenten werden auf beiden Seiten von den PC-Brettern geklebt.

4. Steifes PWB FR4

In dieser Art des Brettes des PC Fr4, sind die benutzten Mittellagen nur Franc, damit ist, warum dieses eine steife Leiterplatte fr4 genannt wird.

Es gibt keine anderen Materialien, oder Verunreinigung fügte ihr, die es ein reiner Stromkreis ist hinzu, deshalb es ist steif für das ganze PC-Brett.

5. Steif-Flex-FR4 PWB

In dieser Art des PC-Brettes, ist die Mittellage steif sowie flexibel, also werden sie Steifflex-Fr4 PC-Bretter genannt.

Das Flex soll Flexibilität umkreisen. Wir verwendeten dünne Bretter, weil es flexibler und verletzbarer ist zu erhitzen.

Während des Lötens kann es verbiegen, um einen wünschenswerten Winkel zu machen.

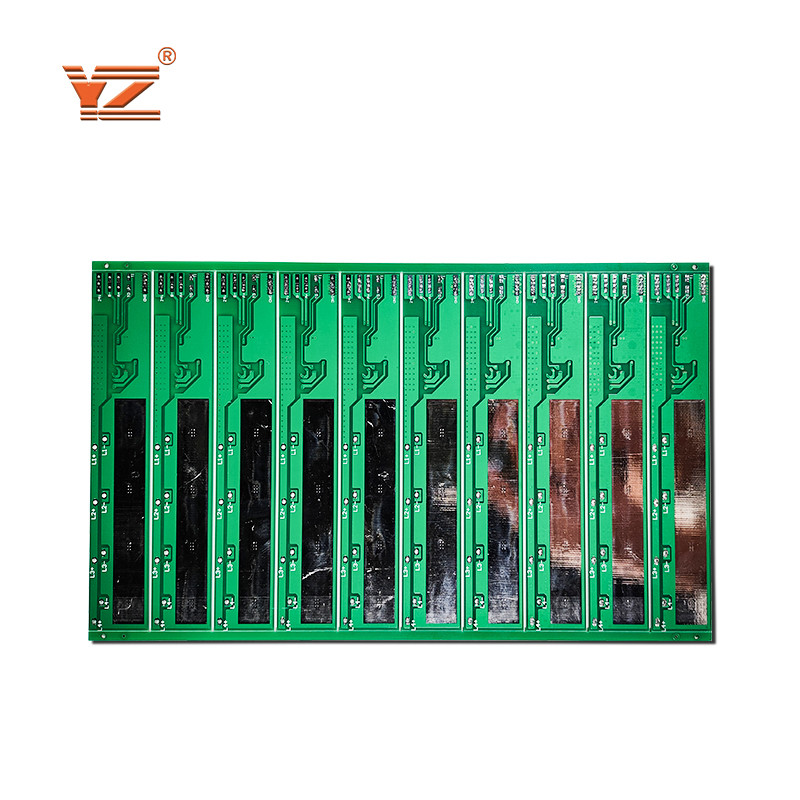

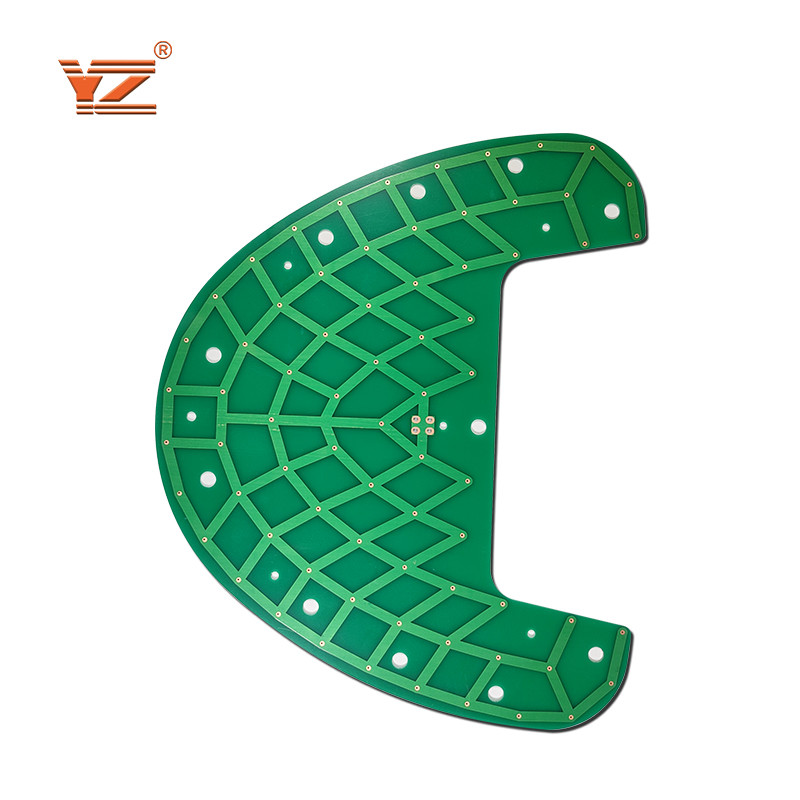

ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 0ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 1

Mehrschichtige Brett Anwendung PWB-FR4

ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 2













Elektronik Co., Ltd. Shenzhens Yizhuo ist ein nationales High-Teches Unternehmen, das zu ISO9001 bestätigt wird: internationales System der Qualitätssicherung 2015. Wir haben CER, ROHS, UL-Bescheinigung. Sie wurde im Jahre 2012 gegründet und Fabrikbereich besteht mehr als 6.000 Quadratmetern, 131 Angestellten und aus zwei Verschiebungen. Wir haben die Fähigkeit, zum von Aluminium-PCBs, von FR4 PCBs, von LED PCBA und von anderen verwandten Produkten herzustellen. Wir erbringen auch Dienstleistungen wie PWB-Entwurf, PWB-Versammlung und Brett LED SMT, das für Dienstleistungen im Designbereich PWBs verarbeitet. Die Produkte sind in der Kommunikationen, Automobil- und anderer den Industrien der Beleuchtung, der Elektronik, weitverbreitet, die Wärmeableitung erfordern. Unsere Fachleute arbeiten in der nahen Vereinigung, um die spezifischen Anforderungen unserer Kunden zu verstehen. In unserer Qualitätsprüfungseinheit prüfen wir penibel jedes Produkt, so Ergebnisse in ihrer Befolgung der internationalen Qualitätsstandards. Wir können one-stop Service ODM oder Soems für unsere Kunden tun.



Wir werden von einer ‚hochmodernen‘ Infrastrukturbasis und von einem Team von enthusiastischen und erfahrenen Fachleuten gestützt. wir haben unsere gut entwickelte Infrastrukturbasis in verschiedene Einheiten wie Verschaffen, Entwerfen, Herstellung, Qualität, die prüfen, R u. D, das Verkaufsmarketing unterteilt und das Verpacken eingelagert und mehr. Dieses erleichtert uns, um total fehlerfreies Streckenprodukt an unsere Kunden zu den führenden Marktpreisen und mit der spätesten Maschinerie ausgerüstet zu liefern und innovative Technologie, um die umfangreichen Aufträge von Kunden zu treffen. Mit einem Führungsstabteam und r- u. d-Designteam mit einer durchschnittlichen Industrieerfahrung von mehr als 10 Jahren, verkaufen unsere Produkte gut auf der ganzen Welt.

ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 3



ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 4

Der Prozess der Herstellung eines mehrschichtigen PWBs:



Einige Faktoren steigen in das Produzieren von hochwertigem mehrschichtigem PCBs ein. Der Prozess bezieht die spezifischen Schritte mit ein, die notwendig sind sicherzustellen, dass jeder Aspekt umfasst wird. Da es verschiedene Arten von mehrschichtigen Brettern gibt, ist möglicherweise das Herstellungsverfahren basiert auf dem einzigartigen Entwurf unterschiedliches, den Sie erzielen möchten. Außer Vorderseiteplanung bezieht das allgemeine Verfahren mit ein:

·  Fotografische darstellung – wandelt die Fotodaten um und wandelt sie in das Bildpixel um.

· Darstellung und DES (entwickeln Sie sich, ätzen Sie, streifen Sie) ab – wendet das Primärbild an am PWB an.

·  Automatisierte optische Inspektion – kontrolliert die Schichten des Multispieler-PWBs vor Laminierung.

·  Oxidbehandlung und Laminierung – chemische Behandlung angewendet an den inneren Schichten des PWBs. Laminierung bindet die verschiedenen Schichten des Kupfers und des Fiberglases zusammen.

· Bohrung und electroless kupferne Absetzung – dieser Prozess stellt die erforderlichen Bohrlöcher und die Gräben auf dem PWB her. Sie werden dann durch kupferne Ablagerungen abgedeckt.

Elektrischer Test, Herstellung, mikro-Einteilung und Endprüfung

ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 5

ROHS vielschichtige Brett-Versammlung PWB-FR4 mit Vakuumverpackung 6






FAQ:

Q1. Welche Dateiformate nehmen Sie für Produktion PWBs PCBA an?
: Gerber-Datei: CAM350 RS274X

PWB-Datei: Protel 99SE, P-CAD PWB 2001

BOM: Excel


Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
:  Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.

Q3. Wie über Ihre Versorgungskapazität?

Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.
