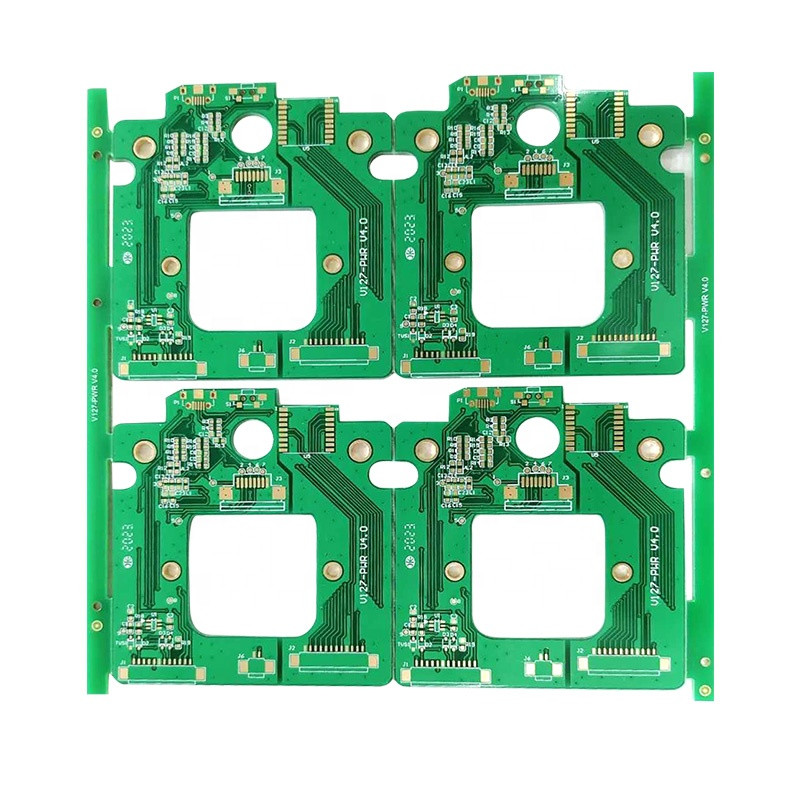

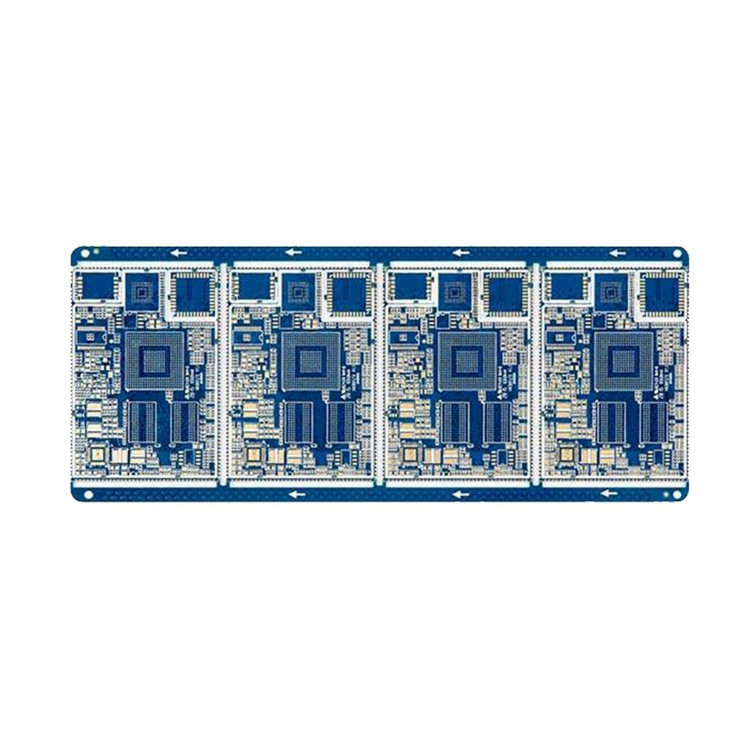

Kundenspezifischer Brett FR4 94v0 ROHS der elektronischen Schaltung PWB-Lieferant
Einleitung der elektronischen Schaltung des Brett-FR4:
Es ist ein Grundmaterial PWBs, das als lamellenförmig angeordnetes Blatt des Fiberglases kommt, das mit Epoxidharz verstärkt wird. Es ist ein allgemeines lamellenförmig angeordnetes Substrat in den Leiterplatten wegen seiner starken Natur und flammhemmenden Eigenschaften. Als solches ist es wesentlich, Leiterplatten mit der erforderlichen Isolierung zu versehen. Bretter FR4 haben in großem Maße die Bretter Zehner-Klub soviel wie der Zehner-Klub ersetzt, den Bretter noch Anwendungen finden, in denen thermische Zerstörung Schlüssel prüft.
Eigenschaften
Ein Material FR4 stimmt mit den Standards UL94V-0 überein, wenn es um Plastikbrennbarkeit geht. Die Standards garantieren, dass es Feuer nicht verbreiten kann und es sofort nach den materiellen Anfängen auslöscht, um zu brennen.
Materialien Fr4 benutzen Brom. Das chemische Element des Halogens ist beständig abzufeuern und folglich wertvoll, wenn es die feuerverzögernden Eigenschaften zu FR-4 zur Verfügung stellt.
Es kann Wasser auch nicht absorbieren, behält die hohe mechanische Festigkeit, außer der unglaublichen isolierenden Kapazität, besonders in der feuchten oder trockenen Umwelt bei.
Material FR4 hat auch eine hohe Glasübergangstemperatur von zwischen 115 und 200 Grad Celsius. Jedoch hängt dieses von den Herstellungsarten ab und die Harzarten verwendeten. In den meisten Fällen enthält das PWB FR4 ein FR4, das zwischen zwei kupfernen Schichtlaminaten eingeschoben wird.
Das Material FR4 kann als das Standard-FR4, das thehigh TG FR-4, das thehigh CTI FR-4 und das FR4 ohne irgendein lamelliertes Kupfer kommen. Ein Standard-FR4 hat eine Hitzebeständigkeit von 140 a50 Grad Celsius, während ein hoher TG FR4 einen Glasübergangswert von 180 Grad Celsius besitzt. Andererseits übersteigt der hohe Index CTI FR4 600V, und das FR4, das von lamelliertem Kupfer leer ist, prüft Ideal für Brettunterstützung und -Isolierplatten.
Die Stärke des Materials FR4 spielt eine entscheidende Rolle in verschiedenen PWB-Anwendungen. Deshalb sollte die Ernte der korrekten Stärke das folgende berücksichtigen.
- Kompatibilität der Stärke FR4 mit Komponenten
- Der Bedarf, Raum auf dem Brett zu sparen
- Flexibilität und Entwurf
- Die Art von den Verbindungen erfordert
| Einzelteil |
Fähigkeit |
| Grundmaterial |
FR-4/hoher TG FR-4 |
| Schichten |
1-22 |
| Innere/äußere kupferne Stärke Finised |
1-6OZ |
| Fertige Brettstärke |
0.2-7.0mm |
| Minimale Lochgröße |
Mechanisches Loch: 0.15mm
Laser-Loch: 0.1mm
|
| Kontrollierter Widerstand |
+/--5% |
| Verstopfung von vias Fähigkeit |
0.2-0.8mm |
| Entwurfsprofil |
Verlegen Sie V-cut/Brücken-Stempelloch |
| Oberflächenbehandlung |
HASL, HASL bleifrei, Immersions-Gold, Immersions-Zinn, HOSP… |
Grundlegende Struktur des Brettes der elektronischen Schaltung:
Die grundlegendsten Leiterplatten sind die, die kupferne Bahnen enthalten oder verbinden sich gerade auf einer seiner Oberflächen untereinander. Diese Art von Brettern bekannt als Leiterplatten oder 1 Schicht PCBs mit 1 Schichten. Eine einlagige Leiterplatte hat eine innere Schicht und eine äußere Schicht.
In der untengenannten Illustration können Sie den Stapel-oben einer einschichtigen Leiterplatte sehen.
1. FR4 (Substrat)
PWB-Substrat kann FR4, Metall oder keramisches sein. FR4 wird größtenteils verwendet und ist ein verstärktes lamellenförmig angeordnetes Epoxidmaterial. Es ist das niedrige Substrat der Leiterplatten. Es ist ein extrem dauerhaftes Material und es gibt verschiedene Stärkearten. Irgendein PCBs, besonders die billigeren, werden von anderen Materialien gemacht und sie ermangeln Haltbarkeit FR4.
2. Steifes kupfernes plattiertes Laminat (Kupfer-Schicht)
Die kupferne Schicht ist eine dünne Folie des Kupfers. Sie wird zum Brett mit Kleber und Hitze lamelliert. Sie wird allgemein auf beiden Seiten auf einer doppelseitigen Leiterplatte angewendet. Ein zweischichtiges oder doppelseitiges Brett bedeutet, dass es zwei kupferne Schichten in der Struktur gibt. Sie können PCBs mit nur einen oder mehreren als 16 kupferne Schichten finden!
3. Lötmittel-Maske
Haben Sie überhaupt sich gewundert, warum die PWB-Bretter grün sind? Wegen der Lötmittelmaskenschicht. Dieses ist die Oberschicht über der kupfernen Folie und es gibt den Druckbrettern ihre grüne Farbe. Der Hauptzweck dieser Schicht ist, die kupfernen Spuren von jedem möglichem Lötmittel oder mit Metall versehentlich in Verbindung treten zu isolieren. Die allgemeine Farbe ist grün, aber hat im Verstand, dass die Lötmittelmaske in fast allen möglichen Farben hergestellt werden könnte.
4. Silkscreen
Auf die Lötmittelmaske wird eine weiße Silkscreenschicht angewendet. Sie wird verwendet, um alle mögliche Zahlen, Symbole oder Buchstaben als Anweisung wie eine Richtlinie einzufügen, damit Leute besser das Brett verstehen. Wieder kann jede mögliche Farbe verwendet werden und es gibt PCBs mit gelbem, rotem oder sogar schwarzem Silkscreen.
Elektronik Co., Ltd. Shenzhens Yizhuo ist im Jahre 2012 Jahre, unser Fabrikbereich mehr als 5.000 Quadratmeter hergestellt worden. Wir haben mehr als 100 Arbeitskräfte und 20 Angestellte. Wir sind Aluminium-PWB und Hersteller PWB-FR4, unsere Produkte sind in der Beleuchtung, in der Elektronik, in New Energy, in den medizinischen Behandlungs-, Automobil- und andererindustrien weitverbreitet. Unsere PWB-Produktionskapazität kann 120000 sq.m/pro Monat erreichen.
Unsere Fabrik hat ISO-9001:2015system geführt und CER, ROHS, UL-Bescheinigung hat. Basiert auf unserer Produktionskapazität und R&D-Team, können wir ODM- oder Soem-Service für Kunden tun. Unsere Produkte verkaufen gut auf der ganzen Welt.
Willkommen, zum von Untersuchung zu schicken uns!
Unser Service:
* PWB- u. PCBA-OEM/ODM Service
* one-stop Dienstleistungen der Elektronik-Leiterplatte
* zweijährige Produkt-Garantie
* Produkte sind Qualität 100% überprüfte herein Funktionalität und Kosmetik.
FAQ:
Q1. Welche Dienstleistung können Sie erbringen?
: Wir sind Soem-PWB und PCBA-Hersteller seit 2012, können wir one-stop Lösung einschließlich RD-PWB-Herstellung, SMT und Versammlung PCBA zur Verfügung stellen.
Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q3. Wie lang ist die Vorbereitungs- und Anlaufzeit?
: Für Proben dauert es 5-7 Arbeitstage; für Großaufträge dauert es 10-15 Arbeitstage.
