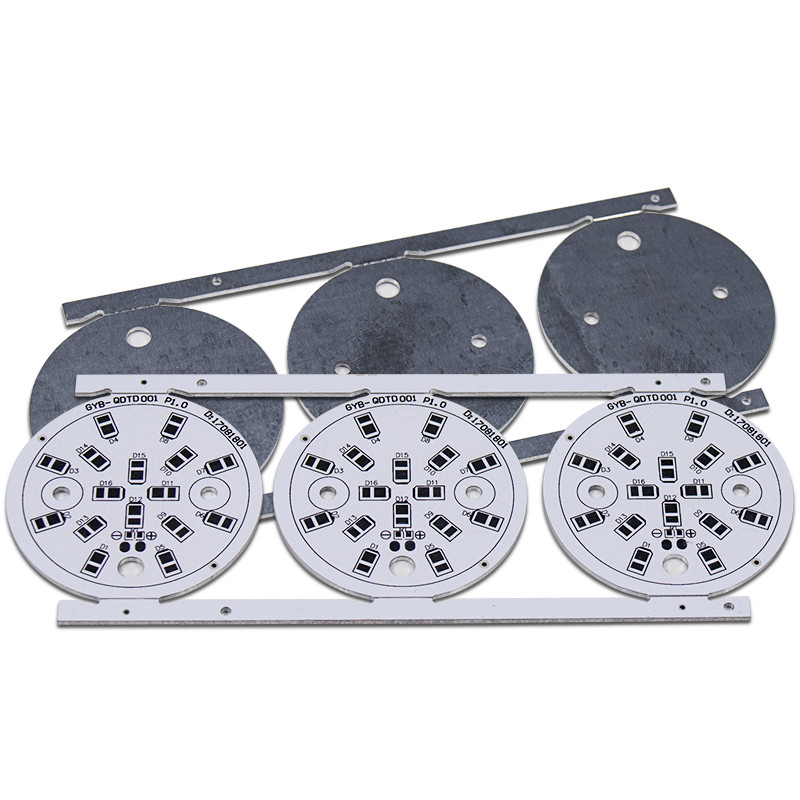

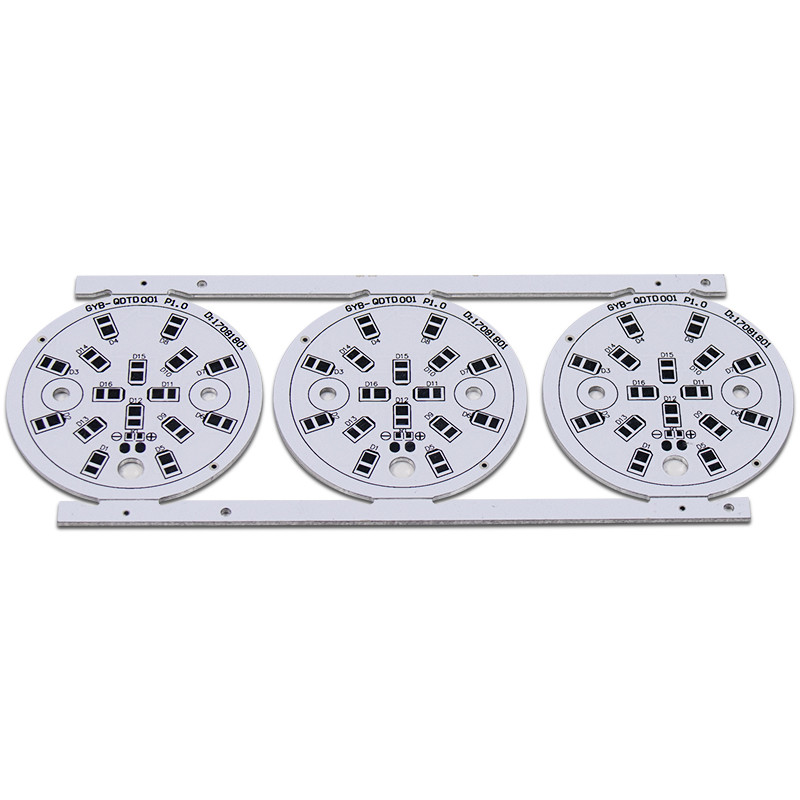

Geführt führte das Beleuchten von PWB-Metall heller Stromkreis-Leiterplattenentwurf-hohe Leistung führte PWB
| Eigenschaft |
Fähigkeit |
| Qualitäts-Grad |
Standard-IPC 2 |
| Zahl von Schichten |
4 - 24layers |
| Auftrags-Quantität |
1pc - 10000+pcs |
| Gestalt-Zeit |
2days - 5weeks |
| Material |
Aluminiumkern (inländisches 1060), Kupferkern, Bedeckung FR4 |
| Brett-Größe |
Minute 6*6mm | Maximale 610*610mm |
| Brett-Stärke |
0.8mm - 5.0mm |
| Kupfernes Gewicht (fertig) |
0.5oz - 10.0oz |
| Min Tracing /Spacing |
4mil/4mil |
| Lötmittel-Masken-Seiten |
Gemäß der Datei |
| Lötmittel-Masken-Farbe |
Grün, weiß, blau, schwarz, rot, gelb |
| Silkscreen-Seiten |
Gemäß der Datei |
| Silkscreen-Farbe |
Weiß, schwarz, gelb |
| Oberflächenende |
HASL - Heißluft-Lötmittel-Planieren
Bleifreies HASL - RoHS
ENIG - Electroless Nickel/Immersion gold- RoHS |
| Min Annular Ring |
4mil |
| Min Drilling Hole Diameter |
6mil |
| Andere Techniken |
Senkerlöcher
Schraubenlöcher |
|
Schlüsselanforderungen, wenn ein Aluminium-PWB-Hersteller vorgewählt wird
In den meisten Fällen folgt alle PWB-Herstellung dem gleichen Produktionsverfahren unabhängig davon, dem sie gemacht werden. Die einzigen wahren Unterschiede bezüglich der Lieferanten sind der Automatisierungsgrad in ihrem Prozess, die neueste Technologie und die Ausrüstung, und Lassen der spezifischen Ausrüstung entwerfen, um sich auf bestimmte Arten von Endprodukten zu konzentrieren.
Für Aluminium- PCBs gibt es einige Schlüssel- Einzelteile, die ein PWB-Hersteller benötigt, um zu betrachten, wenn sie sein werden, Aluminium-PCBs in irgendeiner Quantität effektiv zu produzieren und einschließt:
Engagierte Darstellungs-Ausrüstung
Viele von unserem Aluminium-unterstützten PCBs steigen in LED-Anwendungen, die viel länger sind, als das Standard-18" x 24" oder 20" x 24" die Produktionsplatten ein, die in traditioneller PWB-Herstellung benutzt werden. Um in der Lage zu sein diese Teile genau zu registrieren und wirtschaftlich zu produzieren, muss ein Hersteller entweder ein kundenspezifisches Stück von 60" breite UV-Licht-Darstellungsausrüstung oder eine Einrichtung haben, die zum Siebdruck fähig ist (auf einmal) ein Bild und dann ein UVkurieren durch einen Ofen.
Das alte Herstellungsverfahren Bildes des Siebdrucks der Hälfte und dann versuchen zu übergeben, das erste Bild zu registrieren, während Siebdruck die zweite Hälfte viel weniger effektiv ist.
Fachkundige zählende Ausrüstung
Die allgemeinere Ausrüstung, die Ergebnis V durch traditionelle Materialien FR-4 kann, wird nicht entsprochen, Aluminium-PCBs zu handhaben. Um das preiswerteste mögliche zu erhalten, müssen wir den besten Ertrag möglich erhalten, der bedeutet dass wir sein müssen diese Teile miteinander zu setzen, die auf die Produktionsplatte so nah sind wie möglich. Ohne zählendes V, müssen Sie die Teile mechanisch heraus verlegen, die bis 20% Verlust Ihres Ertrags ergeben konnten, nachher zunehmende Kosten.
Unser Technikteam hat langjährige Erfahrung unseren Kunden helfend, Reihen zu entwerfen, die das kosteneffektivste sind, damit sie depanelize.
Größer als 40 Tonne Durchschlags-Pressen
Für Aluminium-PCBs, die rund sind, oder einzigartige Eigenschaften haben – (Schlitze, große Löcher, Ausschnitte, etc.) – Sie wünschen einen Hersteller, der diese Eigenschaften heraus lochen kann. Das Versuchen mechanisch zur Niederlage Aluminium-PCBs ist eine sehr teure Weise, diese Eigenschaften zu erhalten erfolgt in einer Produktionsumwelt.
Inline-Hallo-Topf-Test
Eine einzigartige Anforderung von Aluminium-PWB ist, dass Kunden wissen möchten, dass das Produkt, das sie erhalten, einen Hallotopftest geführt hat. Während die meisten PWB-Hersteller dies tun können, ist es normalerweise ein unterschiedlicher Prozess in einem Labor, das nicht in der elektrischen Prüfung ist. Epecs umfasst elektrischer Prüfaufbau einen Hallotopftest, der drastisch Kosten für den Kunden verringert.
