Startseite /Produkte/geführtes helles PWB/0.4 - 3.2mm Stärke plattiertes AluminiumpWB für Licht SMD LED

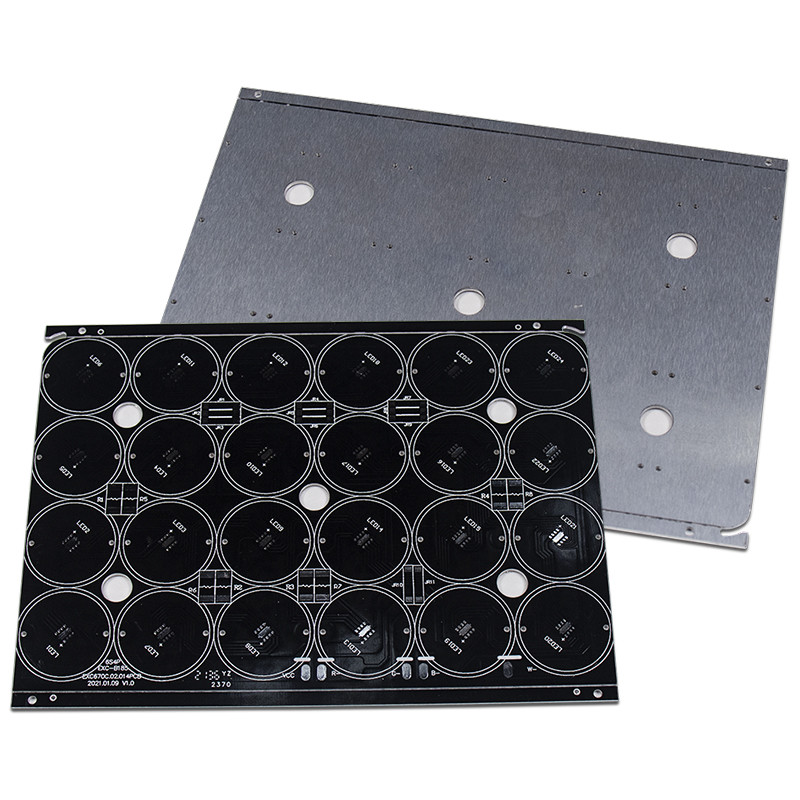

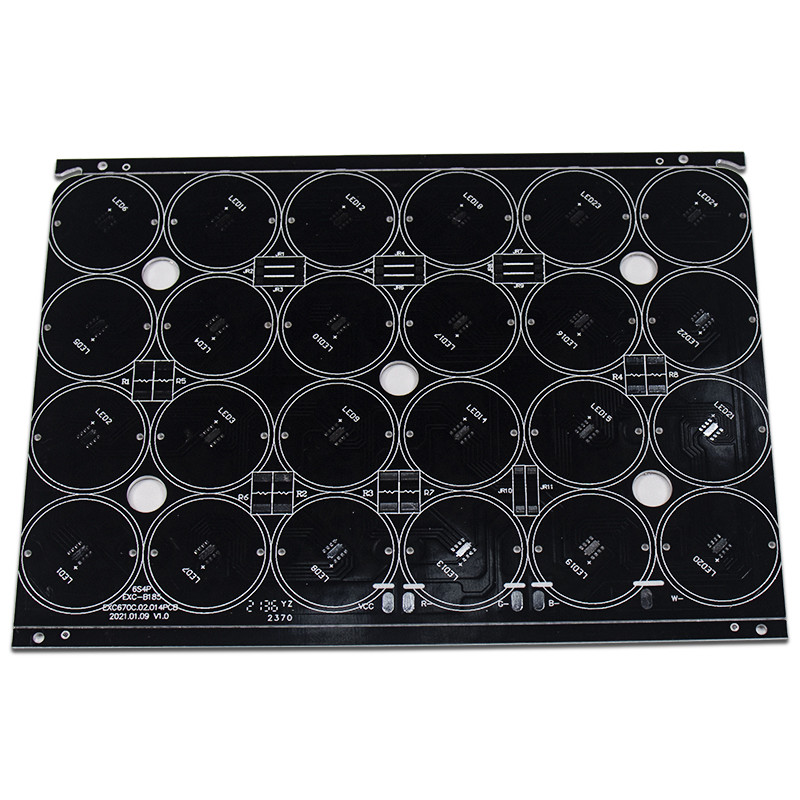

0.4 - 3.2mm Stärke plattiertes AluminiumpWB für Licht SMD LED
2PCS
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: LED-PWB-Brett 12
Markieren:

LED-Licht plattiertes AluminiumpWB

,

3.2mm Stärke plattiertes AluminiumpWB

,

Plattiertes AluminiumpWB Licht SMD LED
Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung + Kartonkasten der guten Qualität
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Technische Daten
Material: Aluminiummaterial
Profilieren des Lochens: Wegewahl, V-CUT, schrägend ab
Oberflächenveredelung: HASLs-/ENIG/OSP/Immersionsilber
Min. Linienbreite: 0.3-0.35um
Anwendung: medizinische Geräte, Kfz-Elektronik, Industrie
Lötmittel-Maske: Grün. Rot. Blau. Weiß. Black.Yellow
Produkt-Beschreibung

Plattiertes AluminiumpWB führte heller Stromkreis-Leiterplattenentwurf Smd führte Brett



1. Einleitung

Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.



2. Material: Aluminium-Basis PWB

Einzelteil Einheit   Spezifikation Testbedingung
Isolierungsstärke um

Maximal

Minute

200

60

 —
Lötmittelwiderstand (288℃) Sek. Minute 600 IPC-TM-650 2.4.13.1
Wärmestoß 288℃10“ /cycle Minute 6mal IPC-TM-650 2.4.13.1
Schälfestigkeit (normaler Status) lb/in Minute 9 IPC-TM-650 2.4.8
Durchbruchsspannung V/mil   750 IPC-TM-650 2.5.6
Spezifischer Durchgangswiderstand (normale status>E+14) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft (normale status>E+12) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Dielektrizitätskonstante

1 MHZ normaler Status

1 Gigahertz normaler Status

 —

5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Ableitung konstant

1 MHZ normaler Status

1 Gigahertz normaler Status



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9
Wasseraufnahme %   0,2 IPC-TM-650 2.6.2.1

Wärmeleitfähigkeit

(maß auf der einzigen Dämmschicht)

 W/m℃   1,0 ASTM-E1461
Entflammbarkeit 94V-0   Durchlauf IPC-TM-650 2.3.9
Tg ℃   100 IPC-TM-650 2.4.24
TD ℃   410 TBD (5wt% Verlust)
MOT (RTI) ℃   130 UL746B
CTI (Kriechstromzahl) V   >600 (PLC=0) UL746E DSR



3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.



6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung


7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.



0.4 - 3.2mm Stärke plattiertes AluminiumpWB für Licht SMD LED 0



Aluminiumkern Kontrolle-PCBWay Herstellungsfähigkeiten PWBs in der folgenden Tabelle:

Eigenschaft Fähigkeit
Material Aluminiumkern (inländisches 1060), Kupferkern, Bedeckung FR4
Wärmeleitfähigkeit 1.0W/(m*k), 2.0W/(m*k)
Min. Track/Abstand 4mil
Min. Hole Size 0.8mm
Grundmaterial Aluminium-, FR4, Flex-, Flex-steifes, HDI, Rogers, etc.
Brett-Stärke 0.4-3.2mm
Oberflächenveredelung Immersionsgold, OSP, hartes Gold, Immersions-Silber, Enepig
Finsih-Fassbinder 1-4oz
Lötmittel-Maske Grün, rot, gelb, blau, weiß, schwarz, Purpur, Matte Black, Mattgrün
Silkscreen Weiß, schwarz
Über Prozess Tenting Vias, verstopftes Vias, Vias nicht bedeckte
Prüfung Fliegen-Sonden-Prüfung (frei) und A.O.I-Prüfung
Gestaltzeit 2-3 Tage
Vorbereitungs- und Anlaufzeit 2-3 Tage

0.4 - 3.2mm Stärke plattiertes AluminiumpWB für Licht SMD LED 1

übrigens:

Wenn wir einen Auftrag für den drahtlosen Stromkreis des einseitigen Aluminiumsubstrates vergeben, ist es am besten, zu merken, ob man thermischen leitfähigen Kleber addiert, andernfalls bestätigt PCBWay mit Ihnen, ob thermischer leitfähiger Kleber erforderlich ist. Der thermische leitfähige Kleber ist milchiges Weiß. Das weiße Teil im Bild.

0.4 - 3.2mm Stärke plattiertes AluminiumpWB für Licht SMD LED 2

Größe und Tag:

4.5mm LED Licht PWB

PWB Licht SMD 5630 LED

Licht Peelable 0.5mm LED PWB
