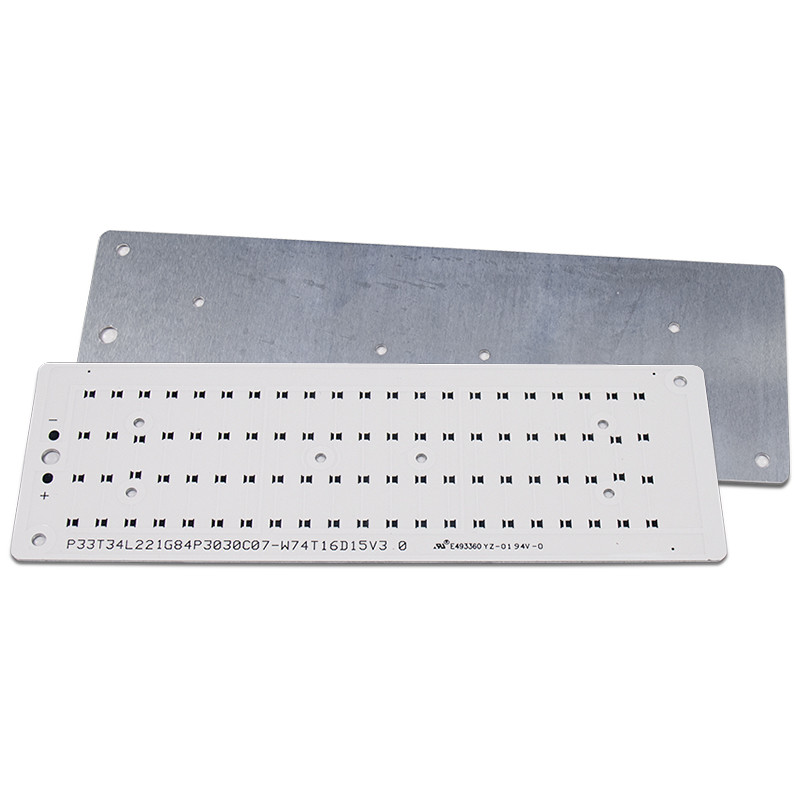

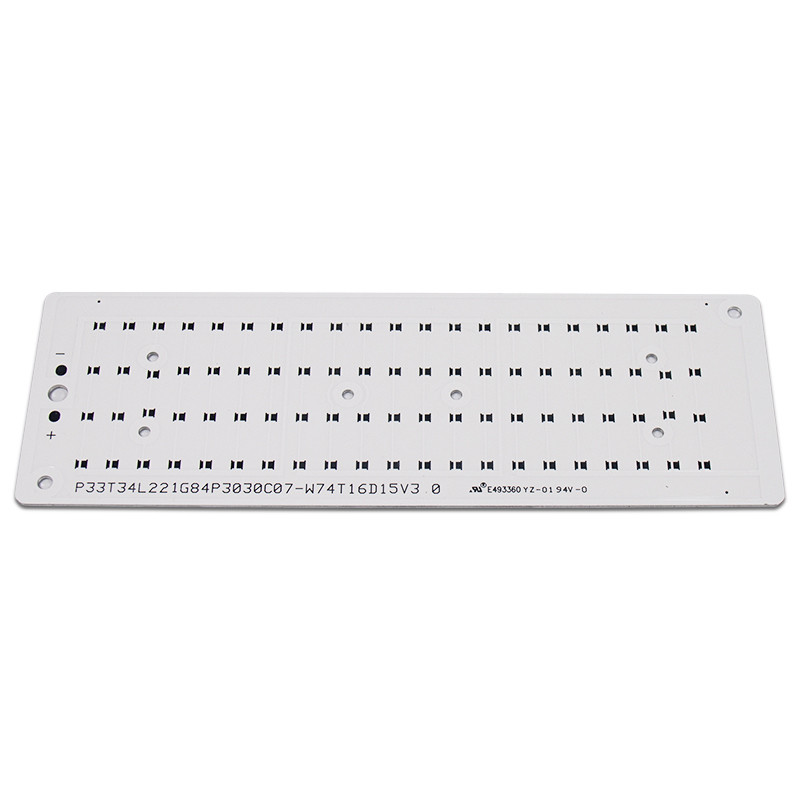

Aluminum Substrate PCB SMT Assembly for High Power LED
2PCS
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: LED-PWB-Brett 12
Markieren:

Aluminiumversammlung substrat PWBs SMT

,

Versammlung PWBs SMT der hohen Leistung LED

,

Aluminiumpwb der substrat-hohen Leistung LED
Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung + Kartonkasten der guten Qualität
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Technische Daten
Material: Aluminiummaterial
Profilieren des Lochens: Wegewahl, V-CUT, schrägend ab
Oberflächenveredelung: HASLs-/ENIG/OSP/Immersionsilber
Min. Linienbreite: 0.3-0.35um
Anwendung: medizinische Geräte, Kfz-Elektronik, Industrie
Lötmittel-Maske: Grün. Rot. Blau. Weiß. Black.Yellow
Produkt-Beschreibung

Aluminiumversammlungs-Entwurfs-hohe Leistung substrat-PWB-PWBs Smt führte PWB

1. Einleitung

Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.



2. Material: Aluminium-Basis PWB

Einzelteil Einheit   Spezifikation Testbedingung
Isolierungsstärke um

Maximal

Minute

200

60

 —
Lötmittelwiderstand (288℃) Sek. Minute 600 IPC-TM-650 2.4.13.1
Wärmestoß 288℃10“ /cycle Minute 6mal IPC-TM-650 2.4.13.1
Schälfestigkeit (normaler Status) lb/in Minute 9 IPC-TM-650 2.4.8
Durchbruchsspannung V/mil   750 IPC-TM-650 2.5.6
Spezifischer Durchgangswiderstand (normale status>E+14) Ω · cm   1.8*1015 IPC-TM-650 2.5.17.1
Oberflächenwiderstandskraft (normale status>E+12) Ω — 3.5*1014 IPC-TM-650 2.5.17.1

Dielektrizitätskonstante

1 MHZ normaler Status

1 Gigahertz normaler Status

 —

5,6

5,3

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.6

Ableitung konstant

1 MHZ normaler Status

1 Gigahertz normaler Status



0,013

0,010

IPC-TM-650

2.5.5.3

2.5.5.5

2.5.5.9
Wasseraufnahme %   0,2 IPC-TM-650 2.6.2.1

Wärmeleitfähigkeit

(maß auf der einzigen Dämmschicht)

 W/m℃   1,0 ASTM-E1461
Entflammbarkeit 94V-0   Durchlauf IPC-TM-650 2.3.9
Tg ℃   100 IPC-TM-650 2.4.24
TD ℃   410 TBD (5wt% Verlust)
MOT (RTI) ℃   130 UL746B
CTI (Kriechstromzahl) V   >600 (PLC=0) UL746E DSR



3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.



6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung


7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.



Aluminum Substrate PCB SMT Assembly for High Power LED 0



Lagerbedingungen

Aluminium-PCBs werden im Allgemeinen in einer dunklen, trockenen Umwelt gespeichert. Das meiste Aluminium-PCBs sind für die Feuchtigkeit anfällig und färben sich gelb, und schwärzen. Im Allgemeinen sollten sie innerhalb 48 Stunden benutzt werden, nachdem sie die Vakuumverpackung geöffnet haben.



Aluminum Substrate PCB SMT Assembly for High Power LED 1

Aluminiumschichtstärke



2 Aluminium-PWB-Schichten Substrates, kupferne Stärke 1oz, Aluminiumbasis auf der Unterseite des Laminats ist vermutlich so als Referenz. Die oben genannten Parameter sind im Allgemeinen unverändert. Die Stärke der Aluminiumbasis ist die Stärke der Platte, die vom Kunden minus der Stärken oben vorgewählt wird.

Aluminum Substrate PCB SMT Assembly for High Power LED 2

Größe und Tag:

4.5mm LED Licht PWB

PWB Licht SMD 5630 LED

Licht Peelable 0.5mm LED PWB
