diy geführtes PWB-Metalloberflächenberg-PWB-Versammlung hohe Leistung geführtes PWB führte PWB-Entwurf
1. Einleitung

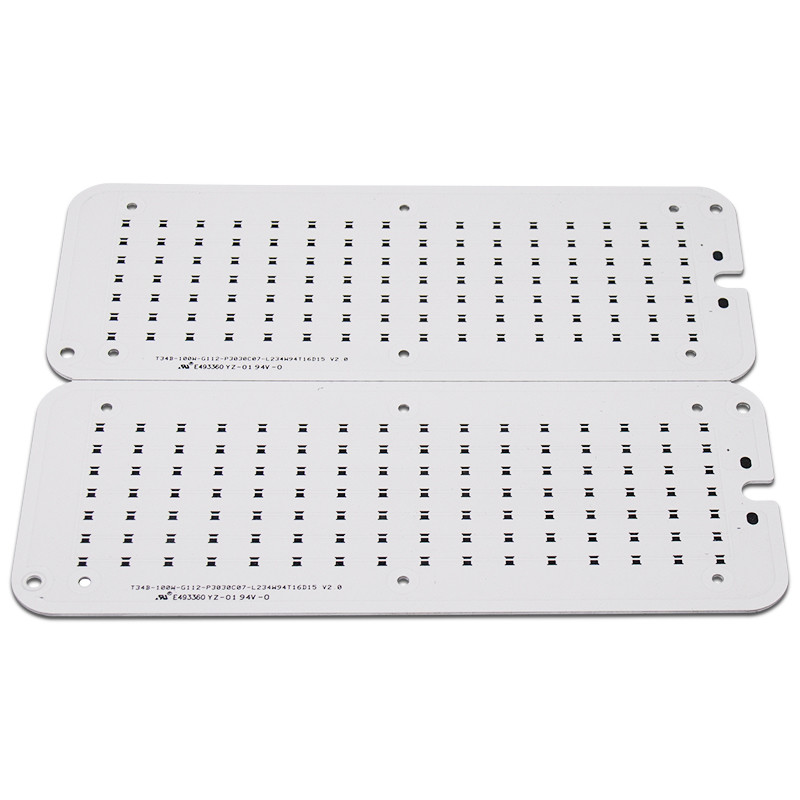

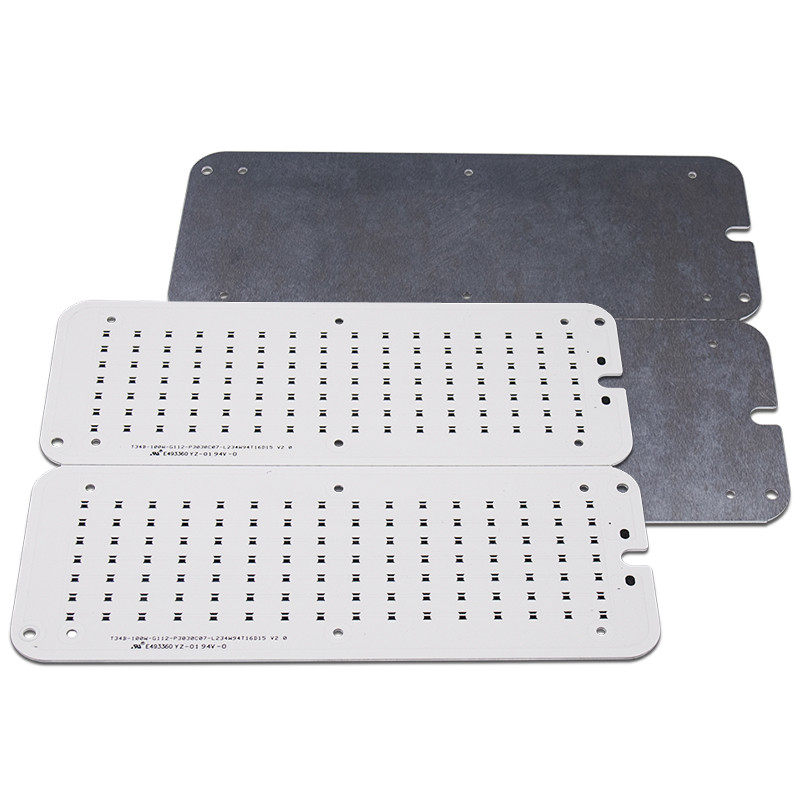

Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.
2. Material: Aluminium-Basis PWB
| Einzelteil |
Einheit |
|
Spezifikation |
Testbedingung |
| Isolierungsstärke |
um |
Maximal
Minute
|
200
60
|
— |
| Lötmittelwiderstand (288℃) |
Sek. |
Minute |
600 |
IPC-TM-650 2.4.13.1 |
| Wärmestoß |
288℃10“ /cycle |
Minute |
6mal |
IPC-TM-650 2.4.13.1 |
| Schälfestigkeit (normaler Status) |
lb/in |
Minute |
9 |
IPC-TM-650 2.4.8 |
| Durchbruchsspannung |
V/mil |
|
750 |
IPC-TM-650 2.5.6 |
| Spezifischer Durchgangswiderstand (normale status>E+14) |
Ω · cm |
|
1.8*1015 |
IPC-TM-650 2.5.17.1 |
| Oberflächenwiderstandskraft (normale status>E+12) |
Ω |
— |
3.5*1014 |
IPC-TM-650 2.5.17.1 |
|
Dielektrizitätskonstante
1 MHZ normaler Status
1 Gigahertz normaler Status
|
— |
|
5,6
5,3
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.6
|
|
Ableitung konstant
1 MHZ normaler Status
1 Gigahertz normaler Status
|
|
|
0,013
0,010
|
IPC-TM-650
2.5.5.3
2.5.5.5
2.5.5.9
|
| Wasseraufnahme |
% |
|
0,2 |
IPC-TM-650 2.6.2.1 |
|
Wärmeleitfähigkeit
(maß auf der einzigen Dämmschicht)
|
W/m℃ |
|
1,0 |
ASTM-E1461 |
| Entflammbarkeit |
94V-0 |
|
Durchlauf |
IPC-TM-650 2.3.9 |
| Tg |
℃ |
|
100 |
IPC-TM-650 2.4.24 |
| TD |
℃ |
|
410 |
TBD (5wt% Verlust) |
| MOT (RTI) |
℃ |
|
130 |
UL746B |
| CTI (Kriechstromzahl) |
V |
|
>600 (PLC=0) |
UL746E DSR |
3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.
6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung
7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.
Metallsubstrat
Was ein bisschen Metall für das isolierende Metallsubstrat verwendet wird, hängt von der umfassenden Erwägung des Koeffizienten der thermischen Expansion, der Wärmeleitfähigkeit, der Stärke, der Härte, des Gewichts, des Oberflächenzustandes und der Kosten des Metallsubstrates ab.
Im allgemeinen die Bedingungen wie Kosten und technische Leistung betrachtend, ist Aluminiumplatte eine ideale Wahl. Verfügbare Aluminiumplatten sind 6061, 5052, 1060 und so weiter. Wenn es höhere Anforderungen für Wärmeleitfähigkeit, mechanische Eigenschaften, elektrische Eigenschaften und andere spezielle Eigenschaften gibt, können dicke Kupferbleche, Edelstahlplatten, Eisenplatten und Silikonstahlplatten auch benutzt werden.
Anwendung von Aluminium-PWB
1. Audiogerät: Input, Ausgangsverstärker, ausgeglichener Verstärker, Audioverstärker, Vorverstärker, Endverstärker.
2. Stromversorgung: Spannungsregler, DC-/Wechselstrom-Konverter, Schalter-Regler, etc.
3. Elektronische Ausrüstung der Kommunikation: HF-Verstärker, Entstörungsgeräte, der Übermittlerstromkreis
4. Büroautomationsausrüstung: Motorantrieb, etc.
5. Automobil: Elektronischer Regler, Zündung, Stromversorgungsprüfer, etc.
6. Computer: CPU-Brett, Diskettenlaufwerk, Stromversorgungsgeräte, etc.
7. Energie-Module: Inverter, Halbleiterrelais, Gleichrichterbrücken.
8. Lampen und Beleuchtung: Als die befürwortete Förderung von energiesparenden Lampen, ist eine Vielzahl von bunten energiesparenden LED-Lichtern durch den Markt gut empfangen, und Aluminium-PWB, das in LED-Lichtern fangen benutzt wird auch, umfangreiche Anwendungen an.
