Geführtes Leuchtröhre-Stromkreis-PWB führte Birnen-Fahrer Pcb Design High, das Energie PWB führte
1. Einleitung

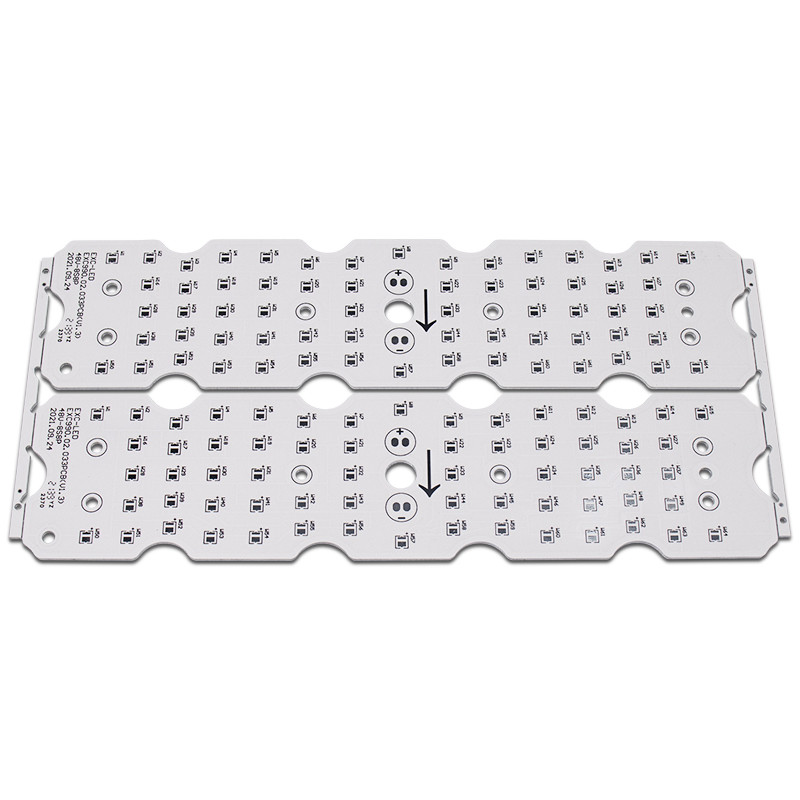

Als Art einseitiges Aluminium-PWB, ist LED-PWB in den Straßenlaternen, IN LED-Lampen und in den Haushaltslampen weitverbreitet.
2. Material: Aluminium-Basis PWB
Einzelteil | Einheit | Spezifikation | Testbedingung | |
Isolierungsstärke | um |
Maximal Minute |
200 60 |
— |
Lötmittelwiderstand (288℃) | Sek. | Minute | 600 | IPC-TM-650 2.4.13.1 |
Wärmestoß | 288℃10“ /cycle | Minute | 6mal | IPC-TM-650 2.4.13.1 |
Schälfestigkeit (normaler Status) | lb/in | Minute | 9 | IPC-TM-650 2.4.8 |
Durchbruchsspannung | V/mil | 750 | IPC-TM-650 2.5.6 | |
Spezifischer Durchgangswiderstand (normale status>E+14) | Ω · cm | 1.8*1015 | IPC-TM-650 2.5.17.1 | |
Oberflächenwiderstandskraft (normale status>E+12) | Ω | — | 3.5*1014 | IPC-TM-650 2.5.17.1 |
Dielektrizitätskonstante 1 MHZ normaler Status 1 Gigahertz normaler Status |
— |
5,6 5,3 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.6 |
|
Ableitung konstant 1 MHZ normaler Status 1 Gigahertz normaler Status |
0,013 0,010 |
IPC-TM-650 2.5.5.3 2.5.5.5 2.5.5.9 |
||
Wasseraufnahme | % | 0,2 | IPC-TM-650 2.6.2.1 | |
Wärmeleitfähigkeit (maß auf der einzigen Dämmschicht) |
W/m℃ | 1,0 | ASTM-E1461 | |
Entflammbarkeit | 94V-0 | Durchlauf | IPC-TM-650 2.3.9 | |
Tg | ℃ | 100 | IPC-TM-650 2.4.24 | |
TD | ℃ | 410 | TBD (5wt% Verlust) | |
MOT (RTI) | ℃ | 130 | UL746B | |
CTI (Kriechstromzahl) | V | >600 (PLC=0) | UL746E DSR |
3. Bescheinigung: UL, ROHS, Reichweite, ISO
4. Gebrauchsstrecke: Beleuchten, selbstbewegende elektronische Ausrüstung, Stromversorgung, elektronische Steuerung, Computerausrüstung, Kommunikationselektronik etc.
5. Welchen Ausstellungen haben uns teilnahm herein?
Neu-Delhi Ausstellung, elektronische Ausstellung Moskaus, etc.
6. Unsere Dienstleistungen
1. schnelle Antwort
2. angemessener Preis basiert auf guter Qualität
3. erbringen Sie one-stop Dienstleistung (Komponenten, Soem)
4. reichliches Inventar u. übliche materielle Vorbereitung
7. Zahlungsmethode:
T/T, Paypal, Kreditkarte, Western Union, etc.

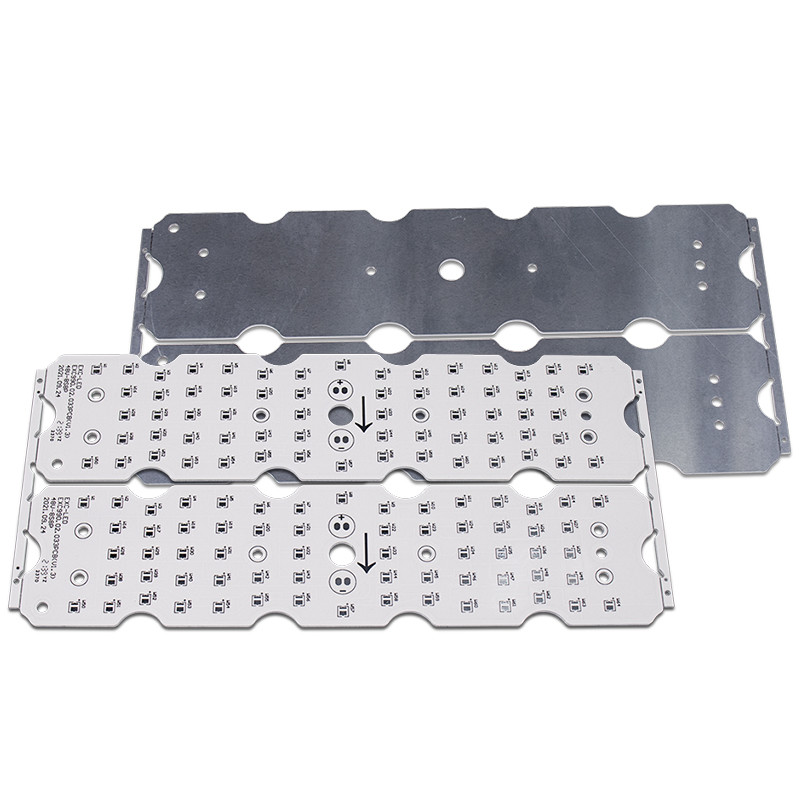

Struktur von Aluminium-PWB
Stromkreis-Kupfer-Schicht
Die Stromkreiskupferschicht (normalerweise unter Verwendung der elektrolytischen kupfernen Folie) wird geätzt, um eine gedruckte Schaltung zu bilden, die benutzt wird, um den Zusammenbau und die Verbindung des Gerätes zu verwirklichen. Verglichen mit dem traditionellen FR-4, mit der gleichen Stärke und der gleichen Linienbreite, kann das Aluminiumsubstrat einen höheren Strom tragen.
Isolierschicht
Die Isolierschicht ist die Kerntechnologie des Aluminiumsubstrates, das hauptsächlich die Funktionen des Abbindens, der Isolierung und der Wärmeleitung spielt. Die Isolierschicht des Aluminiumsubstrates ist die größte thermische Sperre in der Energiemodulstruktur. Das besser die Wärmeleitfähigkeit der Isolierschicht, sie, die Hitze, die das vorteilhafter ist während der Operation des Gerätes erzeugt werden und das niedriger zu verbreiten die Betriebstemperatur des Gerätes, um die Energielast des Moduls zu erhöhen, das Volumen zu verringern, die Lebensdauer zu verlängern und die Leistungsabgabe erhöht.
