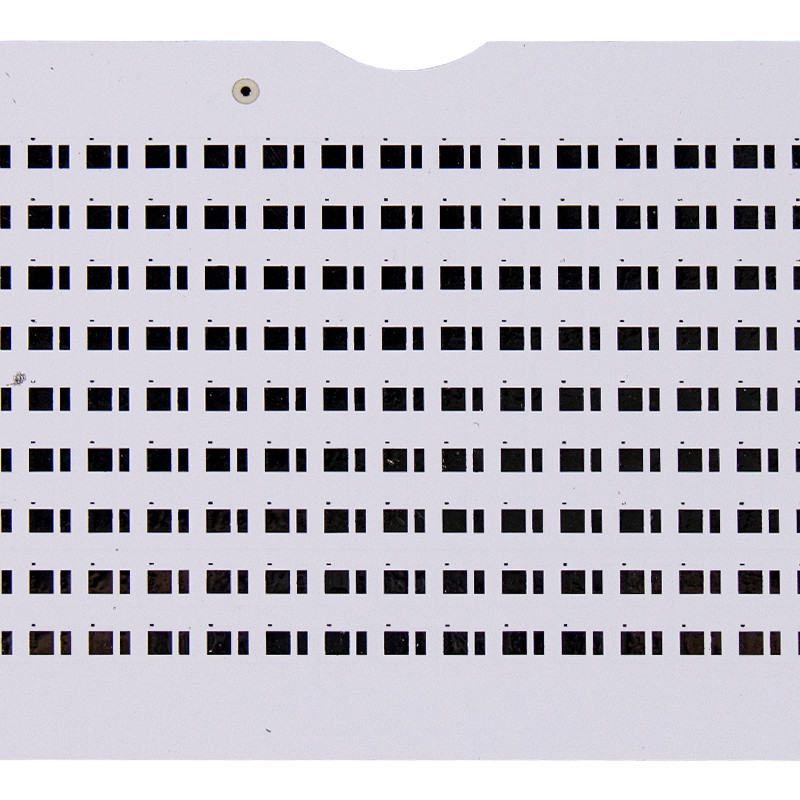

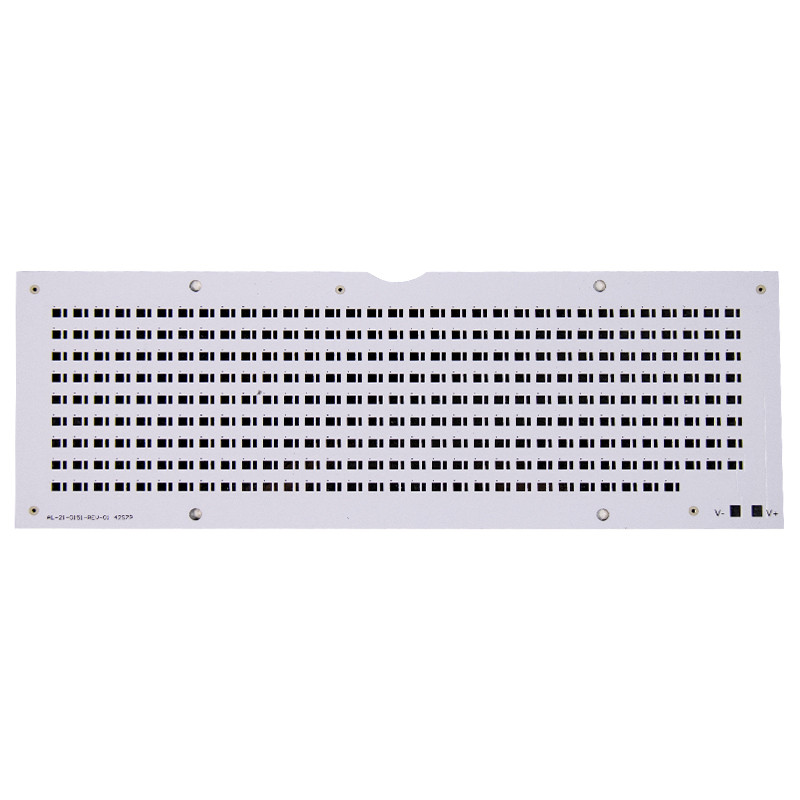

SMD-Kupferstärke 25um 35um LED Licht PWB-Aluminium-Material
2pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: LED-PWB-Brett 13
Markieren:

PWB Licht 0.35um LED

,

PWB Licht 0.3um LED

,

Birnen-Leiterplatte 0.35um LED

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung + Kartonkasten der guten Qualität
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Technische Daten
Schichten: 1-2 Schichten
Material: Aluminiummaterial
Lieferanten-Art: Geführtes helles Modul
Oberflächenveredelung: HASLs-/ENIG/OSP/Immersionsilber
Min. Linienbreite: 0.3-0.35um
Prüfen Sie Service: E-Test, BGA-Röntgenstrahl, AOI
Produkt-Beschreibung

SMD-Kupferstärke 25um 35um LED Licht PWB-Aluminium-Material



LED, die PWB-Brett Birne LED-PWBs SMD LED beleuchtet, führte Module pcba



LED-Leiterplatte-Materialien

Ein LED-PWB ist ein Metallkern PWB, das Metall als das Grundmaterial, wie Aluminium, Eisen oder Kupfer benutzt. In den meisten Fällen sind LED PCBs Aluminium-PCBs. Aluminium wird größtenteils für die Herstellung von LED-PWB benutzt, weil es billig und verglichen mit anderen Metallen leicht ist. So können wir sagen, ist ein LED-PWB einem Aluminium-PWB ähnlich.

Aluminium-LED-PWB enthält drei Schichten. Diese Schichten sind die kupferne Schicht, dielektrische Schicht- und Aluminiumbasisschicht. Die oberste Schicht ist die kupferne Schicht, die die elektrischen Beziehungen im PWB herstellt. Diese Schicht ist in allen Arten PCBs Standard. Für den Schutz dieser Schicht, wird ein Oberflächenende verwendet. Kupfer liefert ausgezeichnete Leitfähigkeit und schließt den Stromkreis ab.

Die folgende Schicht ist die dielektrische Schicht, die im Metallkern PCBs sehr wichtig ist. Diese dielektrische Schicht dient als Isolator, und sie verhindert den Fluss des Stroms in der niedrigen Aluminiumschicht. Die Schicht hat ausgezeichnete Wärmeleitfähigkeit, die für Wärmeableitung gut ist.

Die letzte Schicht des PWBs ist die Basisschicht, die vom Aluminium gemacht wird. Diese Schicht macht das Brett einzigartig und liefert es eine unterschiedliche Identität. Wegen der Basisschicht, ist das PWB dauerhafter als FR-4. Es kann Abnutzung und hohen Temperaturen widerstehen. Außerdem ist es für Wärmeableitung ausgezeichnet. Es ist heller als Kupfer und Eisen.



1 Schicht 1-30 Schicht
2 Material FR-4, CEM-1, CEM-3, Höhe TG, FR4 Halogen frei, FR-1, FR-2, Aluminium
3 Brettstärke 0.2mm-7mm
4 Max.finished-Brettseite 500mm*500mm
5 Min.drilled-Lochgröße 0.25mm
6 Min.line-Breite 0.3-0.35um
7 Spaceing Min.line 0.075mm (3mil)
8 Oberflächenende/Behandlung HALS/HALS bleifrei, chemisches Zinn, chemisches Gold, Immersionsgold Inmersion silbern/Gold, Osp, Vergolden
9 Kupferne Stärke 0.5-4.0oz
10 Lötmittelmaskenfarbe grün/schwarz/weiß/rot/blau/gelb
11 Lochtoleranz PTH: ±0.076, NTPH: ±0.05
12 Zertifikat UL, ISO9001, ISO14001, ROHS





SMD-Kupferstärke 25um 35um LED Licht PWB-Aluminium-Material 0



FAQ:



Q1.  Wie über Ihre Versorgungskapazität?

:  Unsere Versorgungskapazität ist gegen 2000 sqm jeden Tag. wo unsere 25 000 sqm Fabrikraum R&D-, Marketing-, Logistik- und Beschaffungsoperationen bewirtet.



Q2.  Ist es OKAY, mein Logo auf Produkt zu drucken?

:  Ja. Informieren Sie uns bitte formal vor unserer Produktion und bestätigen Sie den Entwurf, der erstens auf unserer Probe basiert.



Q3.  Wie lang ist die Vorbereitungs- und Anlaufzeit?

:  Für Proben dauert es 5-7 Arbeitstage; für Großaufträge dauert es 10-15 Worttage.
