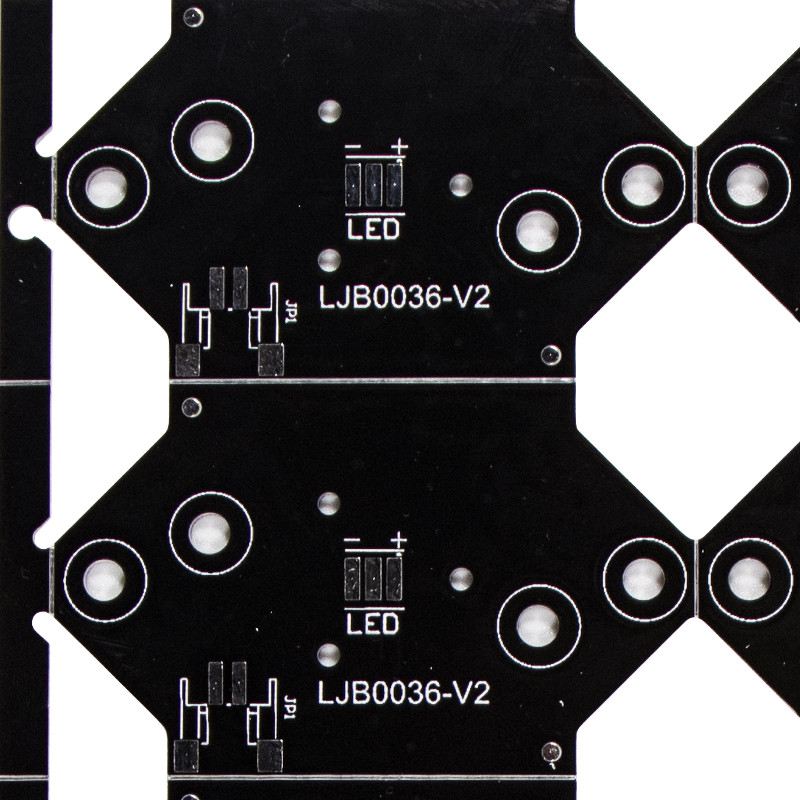

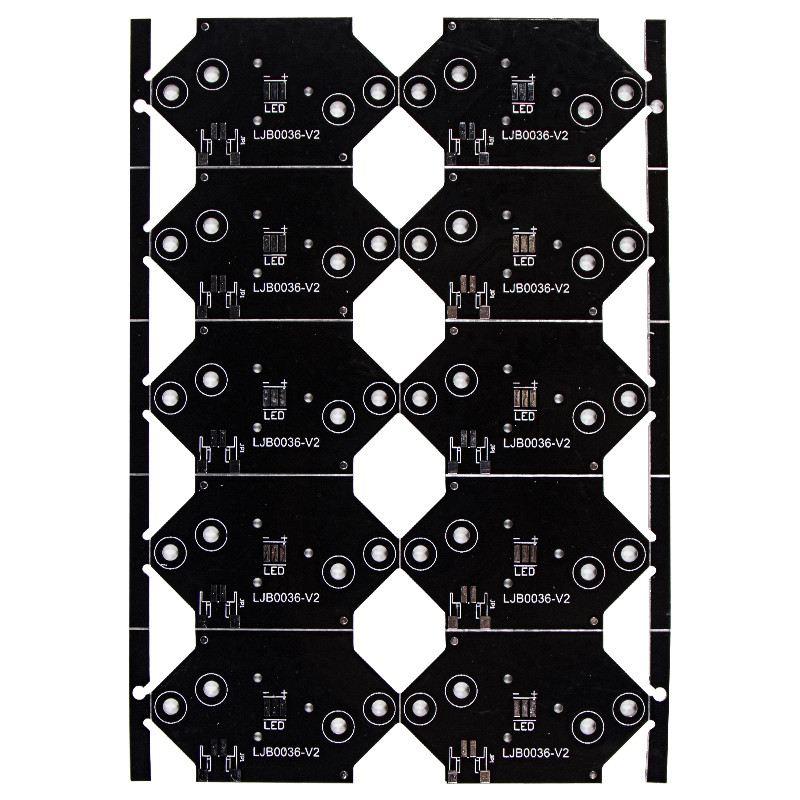

2.0mm schwarzes Lötmittel schwere kupferne PWB-Leiterplatte für Wand-Lampe
2.0mm weißes Lötmittel führte schwere kupferne PWB-Wandlampe Leiterplatte
Aluminium-PWB gegen. Kupfernes PWB:
1. Preis-Vergleich
Das kupferne PWB ist die teuersten Arten herein Metallkernleiterplatte. Die Wärmeleitfähigkeit ist viel besser, als Aluminium-PWB, dieses normalerweise im Hochfrequenzschaltplan benutzt wird.
2. Wärmeleitfähigkeit
Die Wärmeleitfähigkeit kupfernen PWBs ist doppeltes höheres als die von Aluminium-PWB. Die Wärmeleitfähigkeit das höher ist, ist- die Übergangs-Leistungsfähigkeit das höher und ist das Temperaturleitvermögen das besser. Kupfernes PWB benötigt eine starke kupferne Folie für seine große Strombelastbarkeit.
3. Technologiepraxis
Während kupfernes PWB angefordert wird, um einen großen tragenden Strom zu besitzen, ist eine starke kupferne Folie im Allgemeinen die Stärke ist 35μm~280μm erforderlich. Ein schweres kupfernes PWB wird ebenso produziert, indem man starkes kupferplattiertes lamelliertes Brettmaterial ätzt. Es verwendete Überzugtechnologie und eine Kombination des Überzuges und der Radierung, um die schweren kupfernen Eigenschaften zu bilden, die Spurnseitenwände und die ignorable Unterbietung ergeben. Kupfernes PWB kann geätztes durchdachtes Muster sein und verarbeitet zu einer konvexen Plattform. Die Komponenten können zur Plattform befestigt werden, um den Effekt der ausgezeichneten Erdung und der Wärmeableitung zu erzielen.
Einzelteil
|
Fähigkeit
|
Produktarten
|
1-2 Schicht Aluminium, kupferne Basis-PWB-Bretter
|
Produktarten
|
Aluminium, kupfern
|
Maximale fertige Brettgröße
|
250*5000mm
|
Brettstärke
|
0.4mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 4.0mm, 6.0mm
|
Min. Spurnbreite u. -abstand
|
0.045/0.045MM
|
Toleranz für Endprodukt
|
±0.03mm
|
Kupferne Stärke
|
12UM, 18UM, 36UM, 70UM
|
PTH-Loch Dia.Tolerance (Überziehen-durchloch)
|
±0.05mm
|
Annahmekriterien
|
Fabrikproduktionsstandard, GB; IPC-650, IPC-6012, IPC-6013 II, IPC-6013 III, usw.
|
FAQ:
Q1. Bieten Sie garantieren für die Produkte an?
: Ja bieten wir 2 Jahre Garantie unseren Produkten an.
Q2. Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
Q3: Ist es OKAY, mein Logo auf Produkt zu drucken?
: Ja. Informieren Sie uns bitte formal vor unserer Produktion und bestätigen Sie den Entwurf, der erstens auf unserer Probe basiert.
