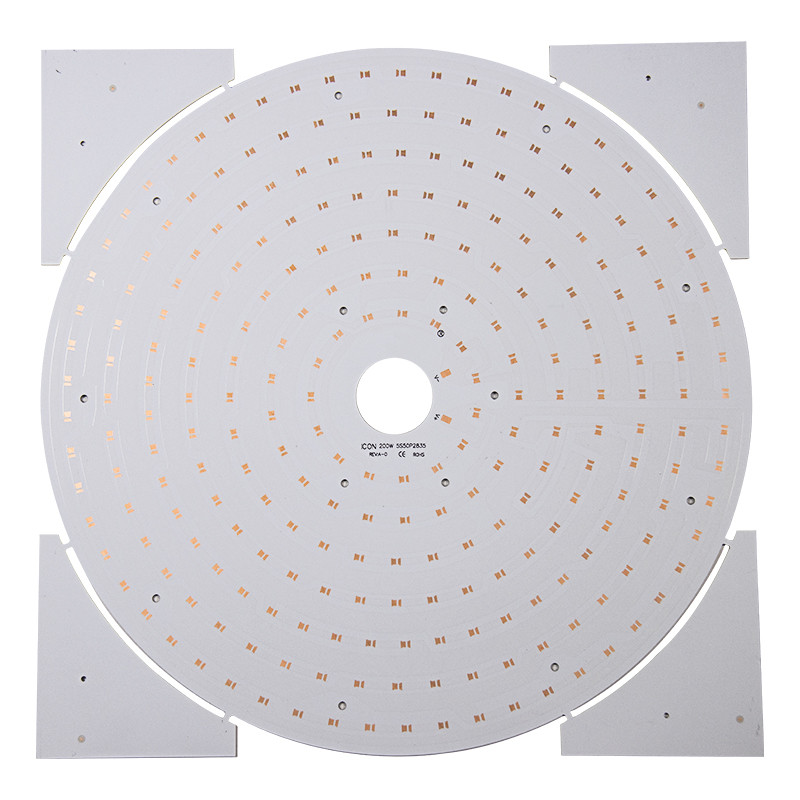

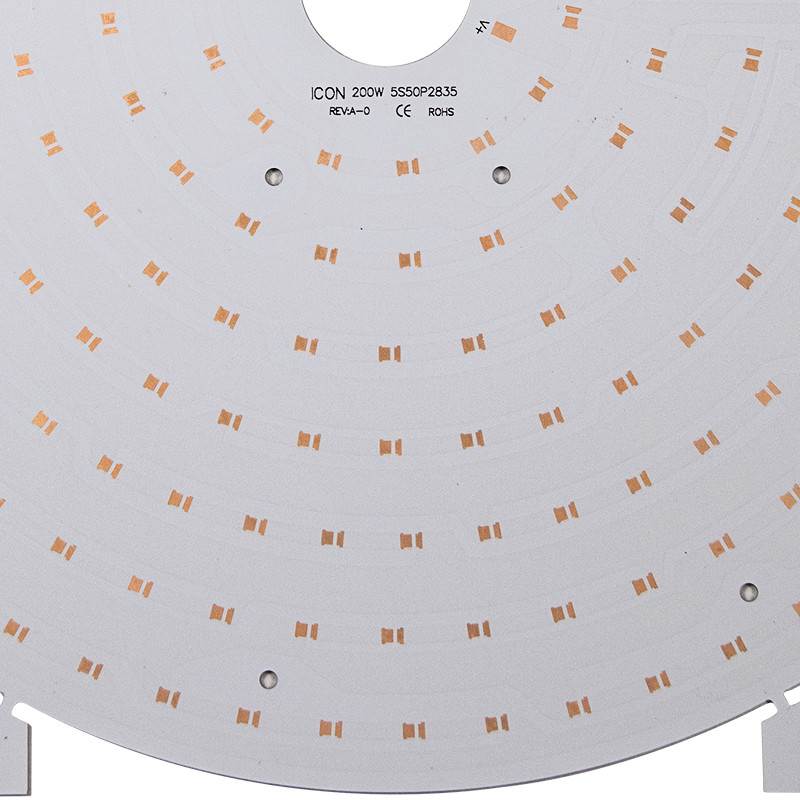

Minimales PTH-Kupfer-Stärke 25um LED PWB-Brett 24w ringsum LED-Gremium
LED-PWB-Brett Manufactureing:
LED gehören Aluminium-Leiterplatten des Fiberglases PWB und FR-4 PWB. Um anders als zu sagen, vergleichen Sie nur LED-Aluminiumsubstrat mit Leiterplatte des Fiberglases FR-4.
Das LED-Aluminiumsubstrat wird auf der Oberfläche des Aluminiummaterials mit besserer Wärmeleitfähigkeit gedruckt und dann elektronische Bauelemente auf ihm schweißt.
In der Elektronik ist ein LED-Stromkreis oder LED-Fahrer ein elektrischer Stromkreis, der benutzt wird, um eine Leuchtdiode (LED) anzutreiben. Der Stromkreis muss genügenden Strom zur Verfügung stellen, um die LED an der erforderlichen Helligkeit zu beleuchten, aber muss den Strom begrenzen, um Beschädigung zu verhindern der LED.
Der Spannungsabfall über einer LED ist über einer breiten Palette des Betriebsstroms ungefähr konstant; deshalb erhöht eine kleine Zunahme der angewandten Spannung drastisch den Fluss.
Einfache Stromkreise werden für Niederleistungsindikator LED benutzt. Mehr Komplex, Stromquellestromkreise werden angefordert, wenn man starke LED fährt, damit Beleuchtung korrekte, gegenwärtige Regelung erzielt.
Ein LED-PWB-Brett neigt, ein hohes Volumen Hitze zu erzeugen und macht es schwierig, über traditionelle Durchschnitte abzukühlen.
Einzelteil
|
Fähigkeiten
|
Monatsfähigkeit
|
25000sqm/month
|
Schicht
|
1-14 Schichten
|
Brettmaterial
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
Oberflächenbehandlung
|
HASL/Gold RoHS-HASL/der Immersion/überziehen Gold/Gold-finger/OSP
|
Lötmittelmaskenfarbe
|
Grün/blau/rot/schwarz/gelb/weiß
|
Siebdruckfarbe
|
Weiß, schwarz, gelb
|
Toleranz
|
V-geschnittene Abteilungstoleranz: +/-0.1mm
|
Technische Spezifikation
|
Minimale Linienbreite/Raum: 0.075/0.075mm
|
Minimale PTH-Kupferstärke: 20um
|
|
Minimaler Lochdurchmesser: 0.2mm
|
|
Minimaler Auflagenring: 0.1mm
|
|
UL bestätigte maximale kupferne Stärke: 6oz)
|
|
Über die Verstopfung von Kapazität: 0.2-0.6mm
|
FAQ:
Q1. Ist es OKAY, mein Logo auf Produkt zu drucken?
: Ja. Informieren Sie uns bitte formal vor unserer Produktion und bestätigen Sie den Entwurf, der erstens auf unserer Probe basiert.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?
: Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
