SMD 5730 5630 2835 LED-Birnen-Leiterplatte für Downlight-Flutlicht
2pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: Geführtes PWB-Brett 06
Markieren:

2835 LED-Birnen-Leiterplatte

,

5630 LED-Birnen-Leiterplatte

,

PWB SOEM-5730 LED

Zahlung und Versand AGB
Verpackung Informationen: Innere Vakuumverpackung, äußere Standardkartonkastenverpackung.
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Technische Daten
Produkt-Name: LED-PWB-Brett
Fertige Stärke: 5%
Siebdruck: weiß, schwarz, gelb
Elektrische Prüfung: Befestigung/fliegende Sonde
Lochtoleranz: PTH: ±0.075, NTPH: ±0.05
Oberflächenende: OSP, HASL, HASL wenn, Immersions-Gold, etc.
Produkt-Beschreibung

SMD 5730 5630 2835 LED-Birnen-Leiterplatte für Downlight-Flutlicht



Kundenspezifisches SMD LED PWB-Brett 5730 5630 2835 LED für Downlight-Flutlicht



LED-Leiterplatte-Materialien:





Ein LED-PWB ist ein Metallkern PWB, das Metall als das Grundmaterial, wie Aluminium, Eisen oder Kupfer benutzt. In den meisten Fällen sind LED PCBs Aluminium-PCBs. Aluminium wird größtenteils für die Herstellung von LED-PWB benutzt, weil es billig und verglichen mit anderen Metallen leicht ist. So können wir sagen, ist ein LED-PWB einem Aluminium-PWB ähnlich.

Aluminium-LED-PWB enthält drei Schichten. Diese Schichten sind die kupferne Schicht, dielektrische Schicht- und Aluminiumbasisschicht. Die oberste Schicht ist die kupferne Schicht, die die elektrischen Beziehungen im PWB herstellt. Diese Schicht ist in allen Arten PCBs Standard. Für den Schutz dieser Schicht, wird ein Oberflächenende verwendet. Kupfer liefert ausgezeichnete Leitfähigkeit und schließt den Stromkreis ab.

Die folgende Schicht ist die dielektrische Schicht, die im Metallkern PCBs sehr wichtig ist. Diese dielektrische Schicht dient als Isolator, und sie verhindert den Fluss des Stroms in der niedrigen Aluminiumschicht. Die Schicht hat ausgezeichnete Wärmeleitfähigkeit, die für Wärmeableitung gut ist.

Die letzte Schicht des PWBs ist die Basisschicht, die vom Aluminium gemacht wird. Diese Schicht macht das Brett einzigartig und liefert es eine unterschiedliche Identität. Wegen der Basisschicht, ist das PWB dauerhafter als FR-4. Es kann Abnutzung und hohen Temperaturen widerstehen. Außerdem ist es für Wärmeableitung ausgezeichnet. Es ist heller als Kupfer und Eisen.



Einzelteil

Fähigkeiten

Monatsfähigkeit

25000sqm/month

Schicht

1-14 Schichten

Brettmaterial

FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3

Oberflächenbehandlung

HASL/Gold RoHS-HASL/der Immersion/überziehen Gold/Gold-finger/OSP

Lötmittelmaskenfarbe

Grün/blau/rot/schwarz/gelb/weiß

Siebdruckfarbe

Weiß, schwarz, gelb

Toleranz

V-geschnittene Abteilungstoleranz: +/-0.1mm









Technische Spezifikation

Minimale Linienbreite/Raum: 0.075/0.075mm

Minimale PTH-Kupferstärke: 20um

Minimaler Lochdurchmesser: 0.2mm

Minimaler Auflagenring: 0.1mm

UL bestätigte maximale kupferne Stärke: 6oz)

Über die Verstopfung von Kapazität: 0.2-0.6mm

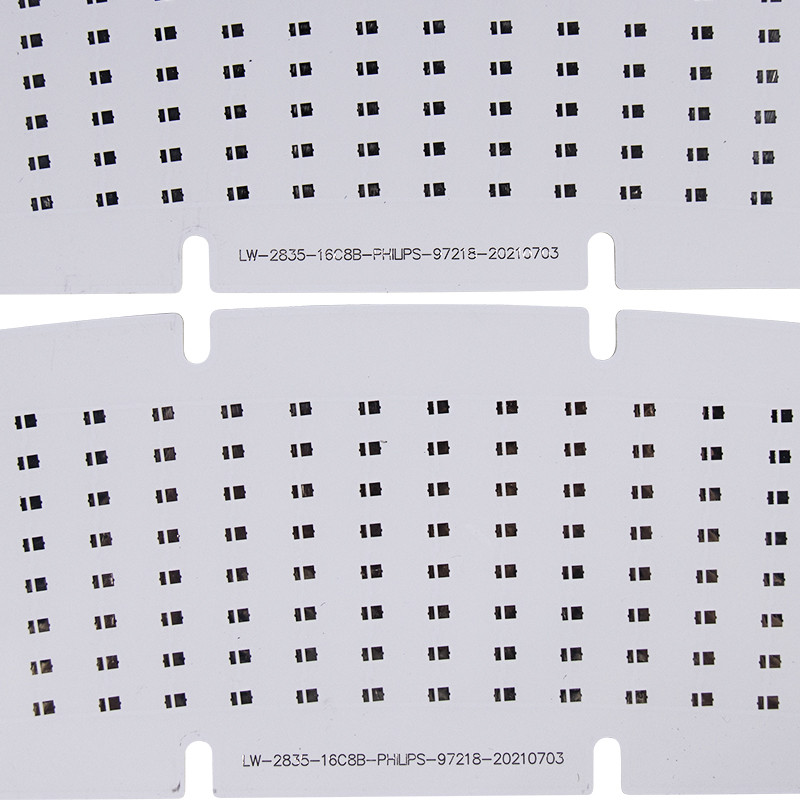

SMD 5730 5630 2835 LED-Birnen-Leiterplatte für Downlight-Flutlicht 0

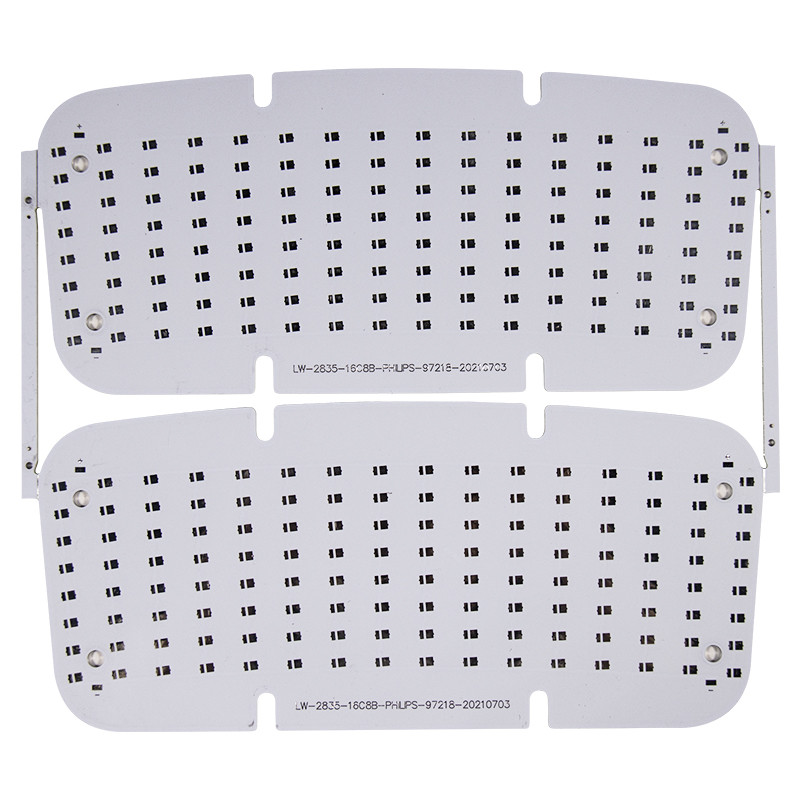

SMD 5730 5630 2835 LED-Birnen-Leiterplatte für Downlight-Flutlicht 1
FAQ:





Q1.  Was ist für Zitat PWBs PCBA erforderlich?

:  Quantitäts-, Gerber-Datei und Technikanforderungen (Material, Oberflächenendbehandlung, kupferne Stärke, Brettstärke,…)



Q2:  Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?

:  Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.



Q3:  Wie kann ich eine Probe erhalten, um Ihre Qualität zu überprüfen?

:  Nach Preisbestätigung können Sie Aufträge für Proben für Ihre Prüfung und Bewertung vergeben.
