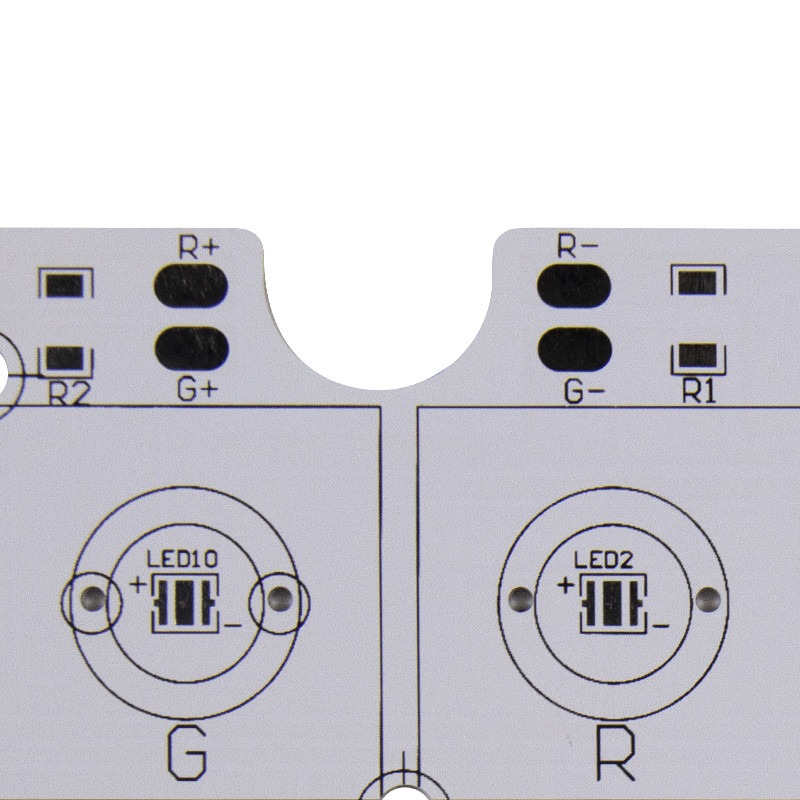

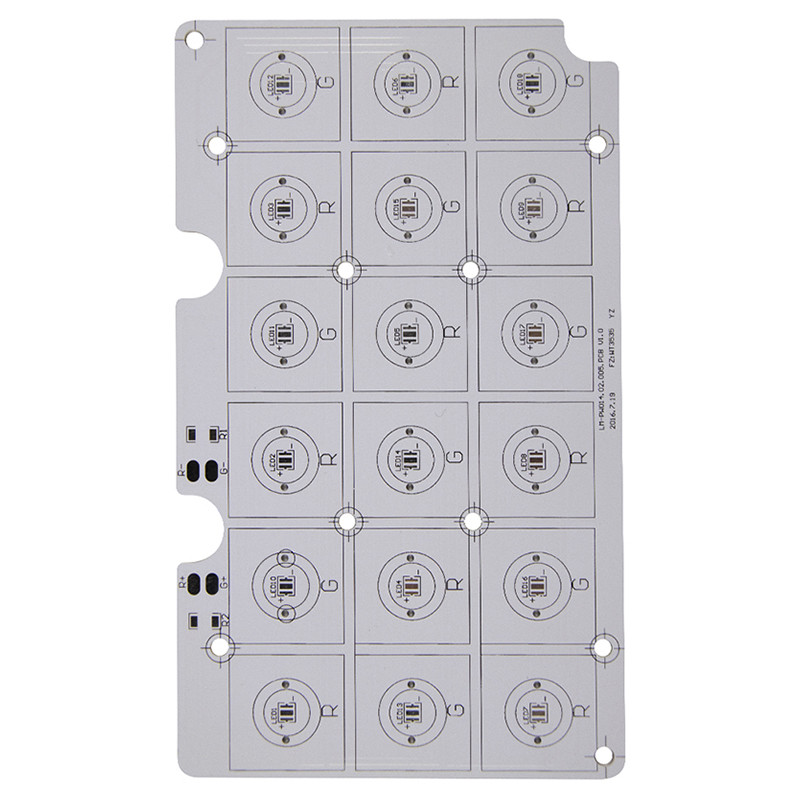

Licht einseitiges PCBs 12V LED
Aluminium-12V LED helle Leiterplatte LED-BirnenLeiterplatte-PWBs
Aluminiumbasis PWB-Leistung:
Bessere Wärmeableitung und Leitfähigkeit: Verglichen mit gewöhnlichem PWB FR4, hat Aluminium-PWB ausgezeichnete Wärmeableitungsleistung. Zum Beispiel hat PWB Fr4 mit einer Stärke von 1.5mm einen thermischen Widerstand von 20-22 Grad pro Watt, während Aluminium-PWB mit einer Tiefe von 1.5mm einen thermischen Widerstand von 1-2 Grad pro Watt hat.
Es gibt kein ernstes Problem der thermischen Expansion oder der Kontraktion: jede Substanz hat seinen Ausdehnungskoeffizienten. Das CTE von Aluminium (22ppm/C) und Kupfer (18ppm/C) ist ziemlich nah. Seit Aluminium-PCBs-Arbeitsbrunnen im Hinblick auf thermische Ableitung, haben sie nicht die schweren Expansions- oder Kontraktionsfragen. Sie arbeiten ausgezeichnet und sind dauerhaft und zuverlässig.
Masshaltigkeit: Aluminium-PCBs-Showmasshaltigkeit und stabile Größe. Zum Beispiel wenn sie von 30-140 Grad erhitzt werden, hatte ihre Größe nur eine Änderung durch 2.5%-3.0%.
Andere: Aluminium-PCBs kann in der Starkstromgerät-Oberflächenbergtechnologie verwendet werden. Sie sind für Gebrauch im Schaltplan wegen ihrer Leistung im Hinblick auf thermische Expansion des Schaltplans gültig. Sie helfen, Produkthaltbarkeitsdauer und ProduktEnergiedichte auszudehnen. Sie sind auch extrem zuverlässig. Sie können helfen, das Gesamtvolumen des Produktes zu schrumpfen und sind auch eine billigere Wahl. Sie zeigen die elektromagnetische Abschirmung und hohe Durchschlagsfestigkeit.
SERIE |
EINZELTEIL |
TECHNISCHE DATEN |
1 |
Produkt-Name |
Basis 5630 der hohen Qualität führte Aluminium-PWB-Brett |
2 |
Marke |
sunsoar |
3 |
Schicht |
1-24 Schichten |
4 |
Max Board Size |
457x610mm |
5 |
Min Board Thickness |
4 (Schichten) 0.40mm/16mil |
6 (Schichten) 0.80mm/32mil |
||
8 (Schichten) 1.00mm/40mil |
||
10 (Schichten) 1.20mm/48mil |
||
6 |
Min Line Width 1 |
0.10mm/4mil |
7 |
MinLine-Abstand |
0.10mm/4mil |
8 |
Min Hole Size |
0.20mm/8mil |
9 |
PTH-Wandstärke |
0.020mm/0.8mil |
10 |
PTH Durchmesser-Toleranz |
±0.05mm/±2mil |
11 |
NPTH-Loch-Durchmesser-Toleranz |
±0.025mm/±1mil |
12 |
Entwurf Tolence |
±0.1mm/±4mil |
13 |
S/M Pitch |
0.08mm/3mil |
14 |
Längenverhältnis |
10:1 |
15 |
PWB-Verpackung und -torsion |
≤0.7% |
16 |
Elektrische Stärke |
>1.3KV/mm |
17 |
Schälfestigkeit |
1.4N/mm |
18 |
Lötmittel-Masken-Abnutzung |
≥6H |
19 |
PWB-Entflammbarkeit |
94V-0 |
20 |
Widerstand-Steuerung |
±5% |
FAQ:
Q1. Sind Sie eine Fabrik oder Geschäftsfirma?
: Wir haben unsere eigene PWB-Herstellung u. -Montagewerk.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Wie lang ist die Vorbereitungs- und Anlaufzeit?
: Für Proben dauert es 5-7 Arbeitstage; für Großaufträge dauert es 10-15 Worttage.
