Schwere kupferne Finger 2 HASL ENIG Goldmit seiten versehene PWB-Schwarz-Lötmittel-Maske
Heißes geführtes Produkt schwarzer Soldermask Aluminium-PWB-Hersteller-Heavy Copper Fors
Nein. | Einzelteil | Massenproduktion | Prototyp |
1 | Schichten | 1-8 Schichten | 1-36 Schichten |
2 | Max. Panel Size | 600*770mm (23,62 ″ *30.31 ″) | 600*770mm (23,62 ″ *30.31 ″) 500*1200mm (19,69 ″ *47.24 ″) |
3 | Max.Board-Stärke | 8.5mm | 8.5mm |
4 | Min. Board Thickness | 2L: 0.3mm, 4L: 0.4mm, 6L: 0.8mm |
2L: 0.2mm, 4L: 0.4mm. 6L: 0.6mm |
5 | Min Inner Layer Clearance | 0.1mm (4mil) | 0.1mm (4mil) |
6 | Min Line-Breite | 0.075mm (3/3 Mil) | 0.075mm (3/3 Mil) |
7 | Min Line-Raum | 0.075mm (3/3 Mil) | 0.075mm (3/3 Mil) |
8 | Min.Hole-Größe | 0.15mm (6mil) | 0.15mm (6mil) |
9 | Minimale überzogene Lochstärke | 20um (0.8mil) | 20um (0.8mil) |
10 | Lochgröße Min Blinds /Buried | 0.1mm (4mil) | 0.1mm (1-8layers) (4mil) |
11 | PTH Dia. Tolerance | ±0.076mm (±3mil) | ±0.076mm (±3mil) |
12 | Nicht PTH Dia. Tolerance | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
13 | Loch-Positions-Abweichung | ±0.05mm (±2mil) | ±0.05mm (±2mil) |
14 | Schweres Coppe | 4oz/140μm | 6oz/175μm |
15 | Minimales S/M Pitch | 0.1mm (4mil) | 0.1mm (4mil) |

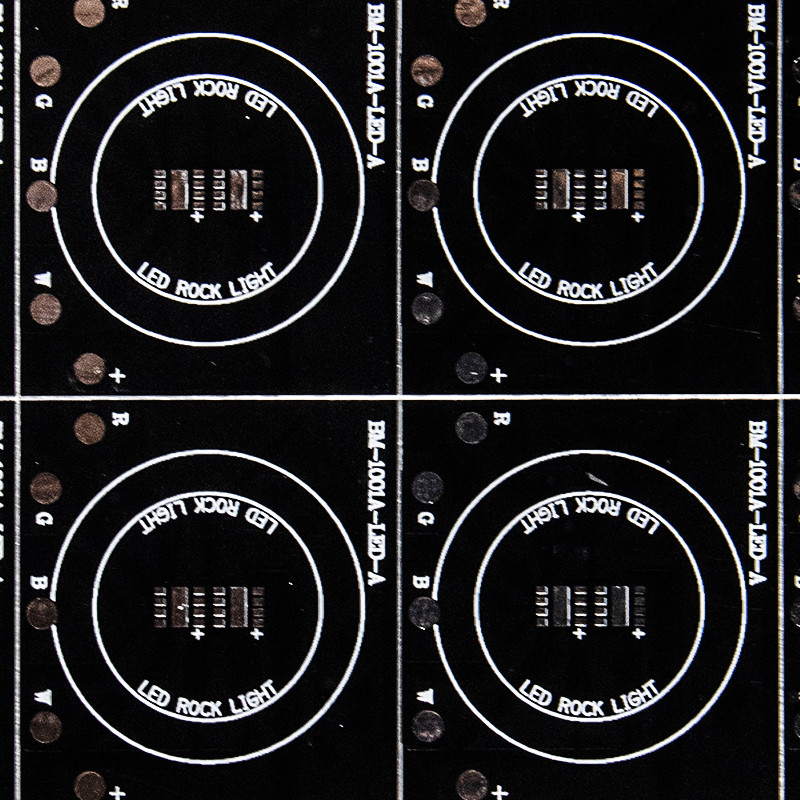

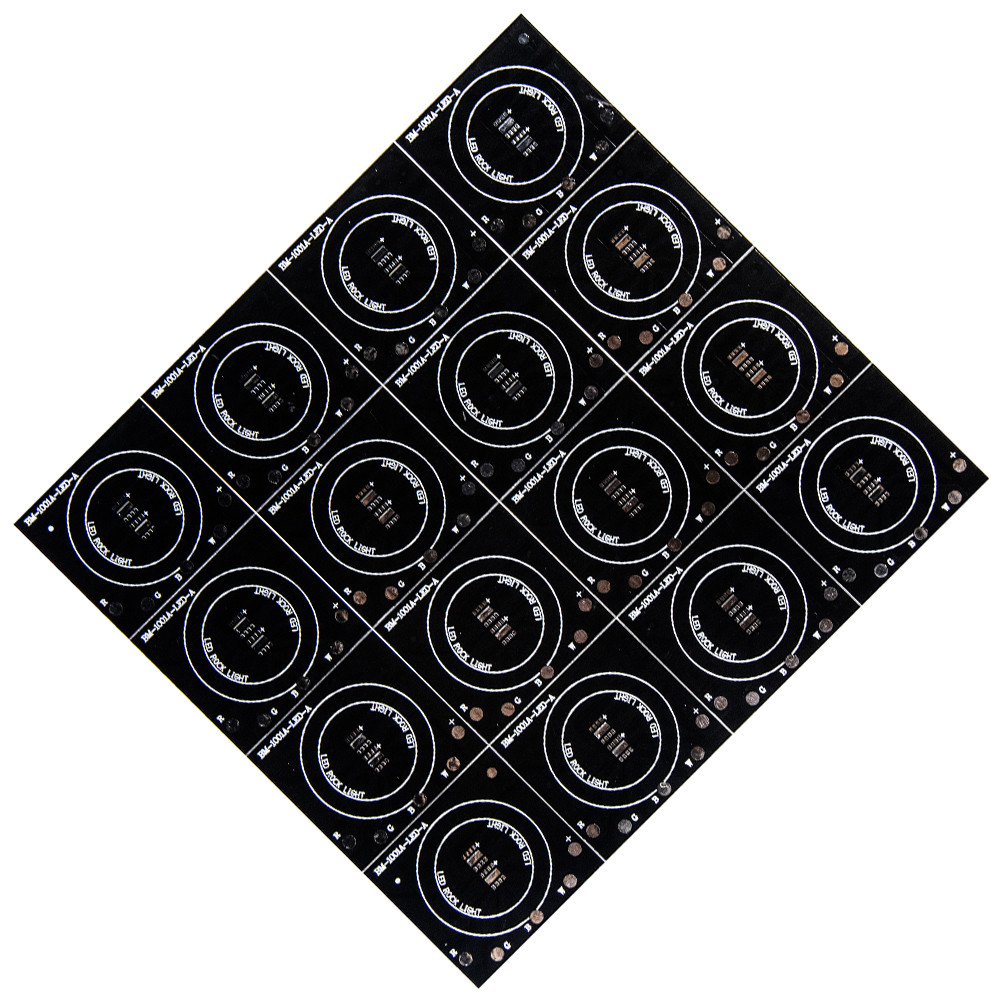

Schwarzes soldermask Aluminium-PWB-Stromkreis-Schicht
Die Stromkreisschicht (allgemein verwendete elektrolytische kupferne Folie) wird geätzt, um die gedruckte Schaltung zu bilden, verglichen mit Material FR4, Aluminium-PWB kann höheren elektrischen Strom tragen wenn die gleiche starke Stromkreisschicht und die gleiche Spurnbreite.
Leistung von Aluminium-PCBs:
Aluminium-PCBs-Anzeigenmasshaltigkeit u. stabile Größe. Zum Beispiel wenn sie von 30-140 Grad erhitzt werden, hatten ihre Maße nur eine Änderung durch 2.5%-3.0%.
Die Leistung von Aluminium-PCBs, während Auflösungshitze ziemlich gut verglichen mit gewöhnlichem FR4 PCBs ist. Zum Beispiel hat ein PWB FR4, das 1.5mm dick ist, einen thermischen Widerstand von 20-22 Grad pro Watt, während ein Aluminium-PWB 1.5mm dick einen thermischen Widerstand von ungefähr 1-2 Grad pro Watt hat.
Jede Substanz hat seinen eigenen Ausdehnungskoeffizienten. Das CTE des Kupfers (18ppm/C) und Aluminium (22ppm/C) ist ziemlich nah. Seit Aluminium-PCBs-Arbeitsbrunnen im Hinblick auf thermische Ableitung, haben sie nicht schwere Kontraktions- oder Entwicklungsfragen. Sie arbeiten außergewöhnlich und sind plus zuverlässiges dauerhaft.
FAQ:
Q1. Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
Q2: Werden alle Ihre Produkte mit UL, ROHS usw. bestätigt?
: Ja werden wir zu ISO9001 bestätigt: 2015, ISO14001: 2015, IFA, UL, SGS, ROHS.
Q3: Was sind die Hauptprodukte Ihrer PCB-/PCBAdienstleistungen?
: Industrielle Steuerung, Automobil, medizinische Ausrüstung, Kommunikations-Elektronik, Arten der Sicherheitsleistung.
