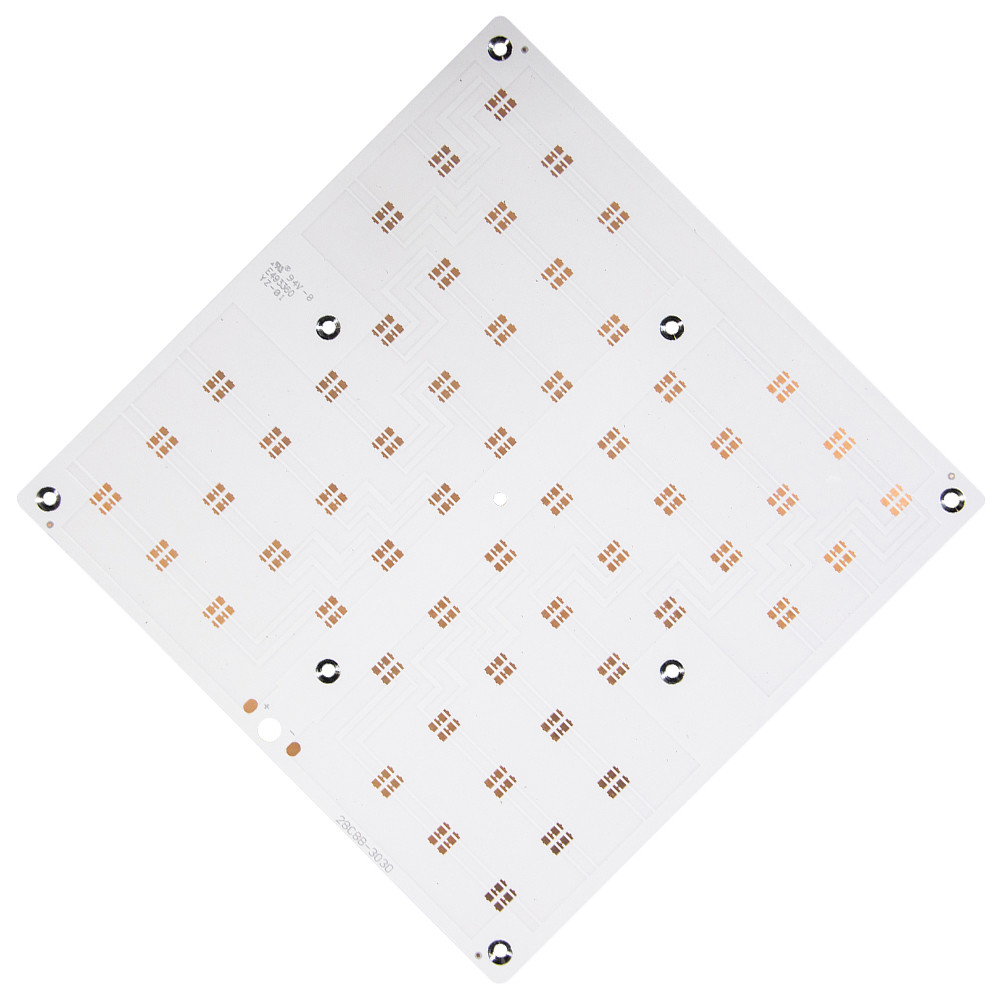

Einseitige Leiterplatte-Aluminiumplatte 94v0 30W LED
plattensimplex 94v0 30W LED Aluminiumpwb-Brett für Led Birnenlicht
Eine Dünnschicht thermisch des leitfähigen aber elektrisch isolierenden Nichtleiters wird zwischen einem Metallfuß und einer kupfernen Folie lamelliert. Die kupferne Folie wird in das gewünschte Stromkreismuster geätzt und der Metallfuß zeichnet Hitze weg von diesem Stromkreis durch den dünnen Nichtleiter.
Aluminium-PWB ist ein einzigartiges Metall-ansässiges kupfernes plattiertes Laminat; es hat gute Wärmeleitfähigkeit, elektrische Isolierungs- und Bearbeitungsleistung. Aluminium-PWB-Markt größtenteils Aluminiumsubstrat Fuchs Wright. Common in den LED-Beleuchtungsprodukten.
Aluminium-PWB ist eins von Metall-ansässigem PWB, einschließlich kupferne Folie, thermische Isolierschicht und Metallsubstrat, seine Strukturunterteilung in drei Schichten:
Einzelteil | Fähigkeit |
---|---|
Schichten | 1-30 |
Stärkeres Kupfer | 1-6OZ |
Produkt-Art |
HF (Hochfrequenz) u. (Hochfrequenz) Brett, Widerstand Bedienpult, HDI-Brett, |
Lötmittel-Maske | Nanya&Taiyo; LPI u. Matt Red, grün, gelb, weiß, blau, schwarz. |
Grundmaterial | FR4 (Shengyi China, ITEQ, KB A+, Hz), HI-TG, FR06, Rogers, takonisch, Argon und so weiter |
Fertige Oberfläche | Herkömmliches HASL, bleifreies HASL, Falsh-Gold, ENIG (Immersions-Gold) OSP (Entek), Immersions-Zinn, ImmersionSilver, hartes Gold |
Selektive Oberflächenbehandlung |
ENIG (Immersion Gold) +OSP, Finger ENIG (Immersion Gold) +Gold, greller Finger des Gold+gold, |
Technische Spezifikation | Minimale Linienbreite/Abstand: 3.5/4mil (Laser-Bohrgerät) Minimale Lochgröße: 0.15mm (mechanisches Bohrgerät)/4mil (Laser-Bohrgerät) Minimaler ringförmiger Ring: 4mil Max Copper-Stärke: 6OZ Max Productions-Größe: 900×1200mm Brett-Stärke: D/S: 0.2-7.0mm, Multilayers: 0.40-7.0mm, Min Solder Mask Bridge: 0.08mm Längenverhältnis: 15:1 Verstopfung von Visumsfähigkeit: 0.2-0.8mm |
Toleranz | Überzogene Löcher Toleranz: 0.08mm (min±0.05) Nicht-überzogene Lochtoleranz: 0.05min (min+0/-0.05mm oder +0.05/-0mm) Entwurfs-Toleranz: 0.15min (min±0.10mm) Funktionsprüfung: Isolierender Widerstand: 50 Ohm (mormality) Ziehen Sie weg Stärke ab: 1.4N/mm Wärmebelastungstest: 2650c, 20 Sekunden Lötmittelmaskenhärte: 6H E-Testspannung: 500V+15/-0V 30S Verzerrung und Torsion: 0,7% (Halbleitertest board≤0.3%) |
: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.
: Probe benötigt 5-7 Tage, Massenproduktionszeit benötigt 1-2 Wochen für Auftragsquantität mehr als
: Niedriges MOQ, 1pc für die Beispielprüfung ist- verfügbar
: Wir versenden normalerweise durch DHL, UPS, Fedex oder TNT. Es dauert normalerweise 3-5 Tage, um anzukommen. Fluglinie und Meer, die auch optionales versenden.
