Prüfer Min Line Spacings 0.15mm LED PWB-Diodenschaltungs-Brett
2pcs
MOQ
large.img.alt
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: Yizhuo
Zertifizierung: CE,ROHS,UL
Modellnummer: Leiterplatte 05
Markieren:

Prüfer PWB des Zeilenabstand-0.15mm LED

,

PWB Prüfer ODM LED

,

Diodenschaltungs-Brett ODM LED

Zahlung und Versand AGB
Verpackung Informationen: Vakuumverpackung + Kartonkasten der guten Qualität
Lieferzeit: 10-12 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Technische Daten
Produkt-Name: ODM-SOEM LED PCBA
Schicht: Einlagig
Min. Zeilenabstand: 0.15mm
Material: alumimum
Oberflächenveredelung: OSP, HASLENIG OSP
Prüfung: Funktionsprüfung
Produkt-Beschreibung

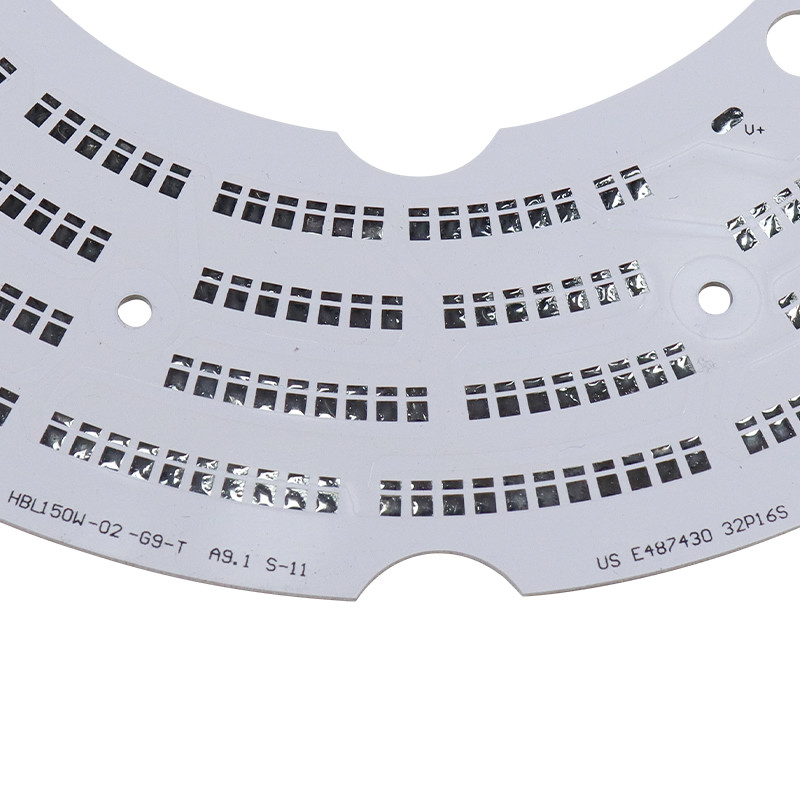

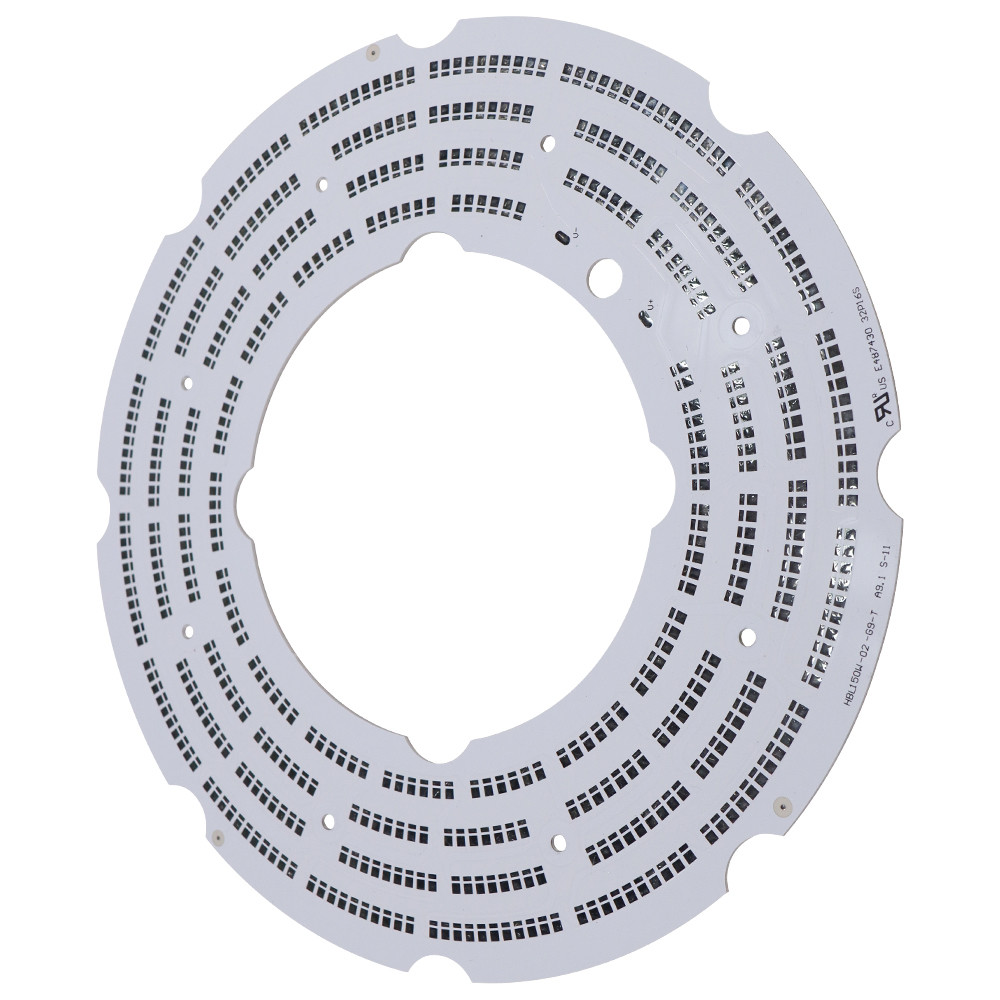

Prüfer Min Line Spacings 0.15mm LED PWB-Diodenschaltungs-Brett



Rohs führte Aluminiumlampen-PWB ringsum geführtes PWB-Brett, das für geführtes Licht benutzt wurde



Vorteile von Aluminium-PCBs:

Gebrauch Aluminium-PCBs bietet einige Vorteile über dem regelmäßigen FR-4 PCBs an. Verglichen mit Standard- Bau FR-4, das Aluminium-PCBs-Angebot eine drastisch überlegene Wärmeableitung. Obgleich nur ein zehntes der Stärke des herkömmlichen Epoxid-glases, die Dielektrika in einem Aluminium-PWB 5 bis 10mal leitfähiger thermisch sein kann. Dieses macht thermisches Management in Aluminium-PCBs exponential leistungsfähigerem verglichen mit dem eines herkömmlichen steifen PWBs. Deshalb können Designer die unteren kupfernen Gewichte in Aluminium-PCBs als die benutzen vorgeschlagen durch IPC in ihren Wärmeanstiegdiagrammen.

Verschiedene Arten von Aluminium-PCBs
Hersteller sind in den verschiedenen Arten der Erneuerung von Aluminium-PCBs wie erfolgreich gewesen:

Flexibles Aluminium-PCBs: Diese benutzen die neuen flexiblen Dielektrika, die Polyimideharzsysteme mit keramischen Füllern für ausgezeichnete elektrische Isolierung, Wärmeleitfähigkeit und Flexibilität kennzeichnen. Der Metallfuß benutzt flexibles Aluminium wie 5754 oder das ähnliche. Die Kombination produziert ein PWB, dass der Benutzer in Platz verbiegen kann, aber nicht Gebrauch für das regelmäßige Biegen.

Hybrides Aluminium-PCBs: Diese benutzen ein nicht-thermisches Material als die Unterbaugruppe, die der Hersteller unabhängig verarbeitet, und dann Bindungen zur Aluminiumbasis unter Verwendung der thermischen Materialien. Zum Beispiel ein herkömmliches 2 - oder 4 Schicht FR-4 verpfändete PWB zu einer Aluminiumbasis hilft, Wärmeableitung und mechanische Starrheit zu verbessern.

Mehrschichtiges Aluminium-PCBs: Hersteller machen diese von den mehrfachen Schichten thermisch leitfähigen Dielektrika. Der Designer kann eine oder mehrere Schichten Stromkreise setzen, die in den Dielektrika begraben werden und verwendet die blinden und begrabenen vias. Jedoch dieses sind PCBs nicht in Übertragungshitze so effektiv.

Durch-Loch Aluminium-PCBs: Vor Laminierung muss der Hersteller die Aluminiumbasis vorbohren und füllt sie mit Nichtleiter nach, um den Kern eines mehrschichtigen PWBs zu bilden. Dieses erlaubt dem Hersteller, beide Seiten der Aluminiumbasis mit thermischen Materialien und PWB-Unterbaugruppen zu lamellieren. Nach Laminierung kann der Hersteller die Versammlung wie die Bohrung eines herkömmlichen mehrschichtigen PWBs bohren, mit überzogen durch die Löcher, die durch die Freigaben im Aluminium überschreiten. Dieses ist der komplexeste Bau eines Aluminium-PWBs.



Produkt-Art

Rundes geführtes PWB-Brett

Maximale Plattengröße

20" *24“ (1170mm*600mm)

Kupferne Stärke

0.5oz, 1oz, 2oz, 3oz und 4 Unze

Dielektrische Stärke (zum Substrat)

0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm

Fertige Brett-Stärke

0.4mm bis 4.0mm

Dickentoleranz

+/--10%

Aluminiummaschinelle Bearbeitung

Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab

Lochgröße Min. Finish

0.25mm

Max.working-Spannung

2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter)

Min.Track-Breite

0.2mm (8mils)

Min.Track-Abstand

0.2mm (8mils)

Min. SMD-Auflagenneigung

0.2mm (8mils)

Oberflächenveredelung

HASL, HASL bleifrei, Immersionsgold, grelles Gold, OSP

Soldermask-Farbe

Weiß, schwarz, andere verfügbar

Legendenfarbe

Schwarz, weiß, andere verfügbar


Prüfer Min Line Spacings 0.15mm LED PWB-Diodenschaltungs-Brett 0

FAQ:



Q1. Kann ich einen Beispielauftrag für geführtes Licht haben?

: Ja begrüßen wir Beispielauftrag, um Qualität zu prüfen und zu überprüfen. Gemischte Proben sind annehmbar.



Q2:  Haben Sie die Nachverkaufsproduktinstandhaltung, die für Ihre Kunden verfügbar ist?

: Ja für alle mögliche Qualitätsprobleme nimmt Fulltronics unsere Verantwortung, sie für Sie jederzeit zu lösen.


Q3:  Was ein bisschen kann PWB-Dateiformat Sie für Produktion annehmen?
:  Gerber, PROTEL 99SE, PROTEL DXP, ENERGIE-PWB, CAM350, GCCAM, ODB+ (.TGZ)
