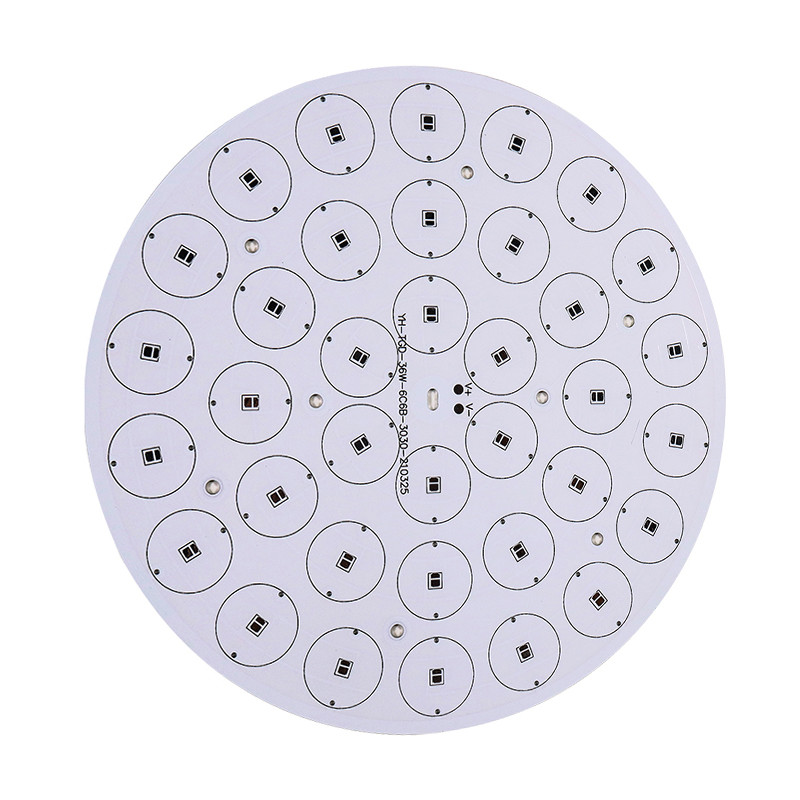

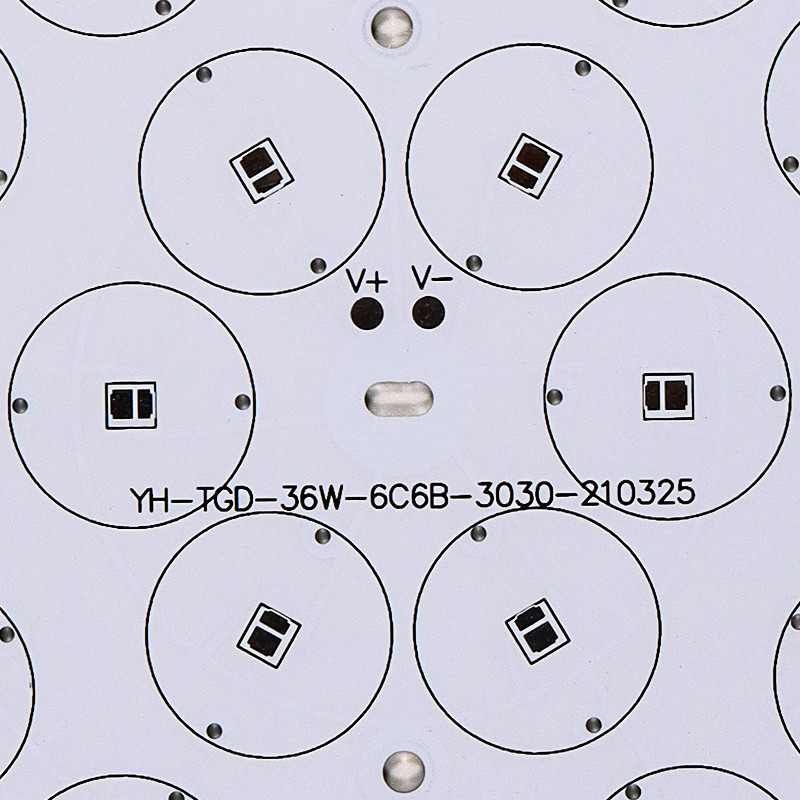

Aluminium-24v Kupfer-Stärke 0.5OZ 1OZ 1.5OZ des Licht-LED MCPCB
Aluminium-24v führte helle PWB-Leiterplatte-Leiterplatte-PWB-Beleuchtung
Aluminiumbasis PWB-Leistung:
Bessere Wärmeableitung und Leitfähigkeit: Verglichen mit gewöhnlichem PWB FR4, hat Aluminium-PWB ausgezeichnete Wärmeableitungsleistung. Zum Beispiel hat PWB Fr4 mit einer Stärke von 1.5mm einen thermischen Widerstand von 20-22 Grad pro Watt, während Aluminium-PWB mit einer Tiefe von 1.5mm einen thermischen Widerstand von 1-2 Grad pro Watt hat.
Es gibt kein ernstes Problem der thermischen Expansion oder der Kontraktion: jede Substanz hat seinen Ausdehnungskoeffizienten. Das CTE von Aluminium (22ppm/C) und Kupfer (18ppm/C) ist ziemlich nah. Seit Aluminium-PCBs-Arbeitsbrunnen im Hinblick auf thermische Ableitung, haben sie nicht die schweren Expansions- oder Kontraktionsfragen. Sie arbeiten ausgezeichnet und sind dauerhaft und zuverlässig.
Masshaltigkeit: Aluminium-PCBs-Showmasshaltigkeit und stabile Größe. Zum Beispiel wenn sie von 30-140 Grad erhitzt werden, hatte ihre Größe nur eine Änderung durch 2.5%-3.0%.
Andere: Aluminium-PCBs kann in der Starkstromgerät-Oberflächenbergtechnologie verwendet werden. Sie sind für Gebrauch im Schaltplan wegen ihrer Leistung im Hinblick auf thermische Expansion des Schaltplans gültig. Sie helfen, Produkthaltbarkeitsdauer und ProduktEnergiedichte auszudehnen. Sie sind auch extrem zuverlässig. Sie können helfen, das Gesamtvolumen des Produktes zu schrumpfen und sind auch eine billigere Wahl. Sie zeigen die elektromagnetische Abschirmung und hohe Durchschlagsfestigkeit.
PWB Capactity |
|
Grundmaterial |
FR-4, 22F, CEM-3, CEM-1, Aluminium, HB, 94V0 |
Schichten |
1-22 Schichten |
Max Panel |
1550mm*800mm |
Kupferne Stärke |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Dielektrische Stärke |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Brett-Kern-Stärke |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Brett-Stärke |
0.4mm - 4.0mm |
Dickentoleranz |
+/--10% |
Aluminiummaschinelle Bearbeitung |
Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Min Hole |
0,2 Millimeter |
Max Working Voltage |
2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min Track Width |
0.2mm (8mil) |
Min Track Gap |
0.2mm (8mil) |
Minimale SMD-Auflagen-Neigung |
0.2mm (8mil) |
Oberflächenveredelung |
HASL bleifrei, Immersions-Gold, Immersions-Silber |
Lötmittel-Masken-Farbe |
Grün, blaues usw. |
Legenden-Farbe |
Schwarzes, weißes usw. |
E-Test |
Ja |
Zertifikat |
UL/CUL/ROHS/ISO9001 |
FAQ:
Q1: Wie über Ihre Versorgungskapazität?
: Für PWB-Brett müssen Sie Dateien von Gerber Datei, ihm vorbereiten sollten einschließlich RS274X-, ODB++-, DXF-, PWB-, PCBDOC-usw. Formate. Für PCBA (PWB mit gelöteten Komponenten), ausgenommen die Datei für PWB, müssen Sie auch die BOM-Liste (Bauteilübersicht) vorbereiten, wählen aus und setzen Datei (txt Format), wirkliches Beispielbild oder Versionsdatei etc. pdf-3D.
Q2: Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
Q3: Sind meine Dateien sicher?
: Ihre Dateien werden in der kompletten Sicherheit gehalten. Wir schützen das geistige Eigentum für unsere Kunden im ganzen Prozess. Alle Dokumente von den Kunden werden nie mit allen möglichen Drittparteien geteilt.
