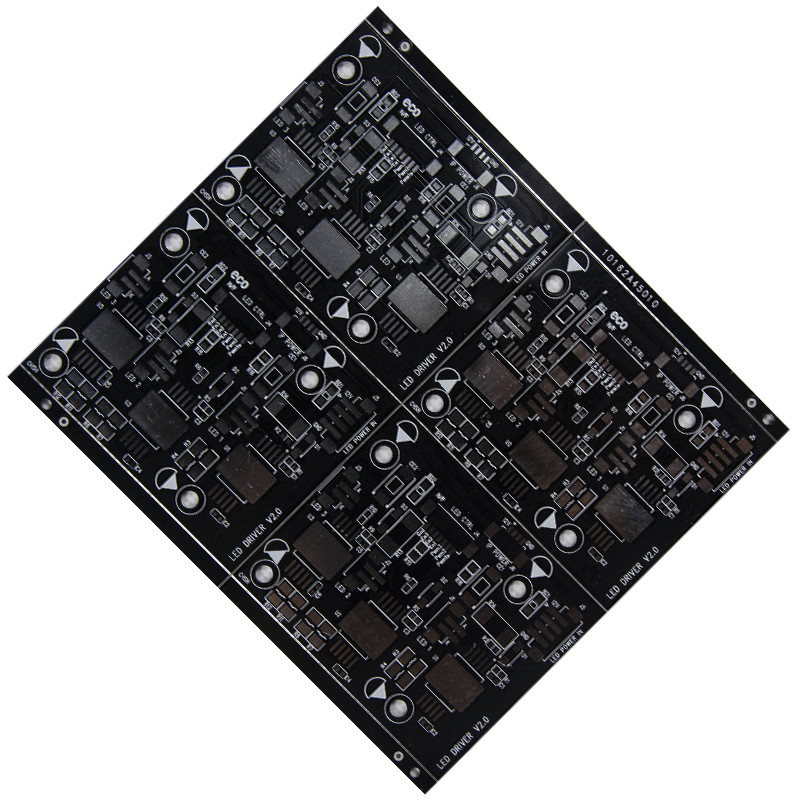

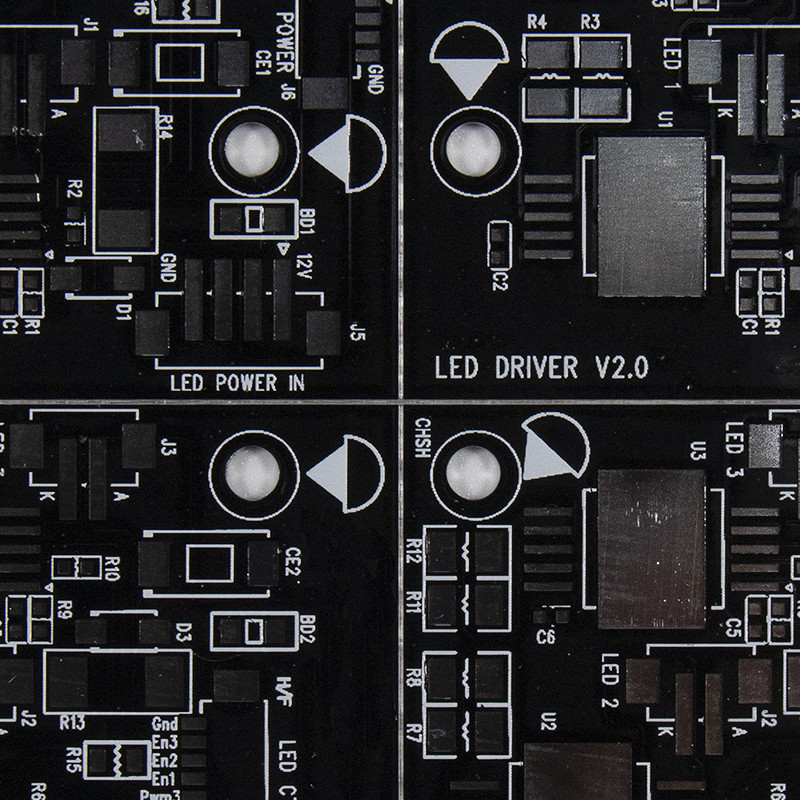

PLATTEN-PWB-Brett des Quadrats SMD LED Aluminiumfür LED-Licht-Lampe
Aluminiumplatte kundenspezifisches Quadrat Smd führte PWB-Brett für geführte helle Lampe
Vorteile von Aluminium-PWB:
Es gibt verschiedene Vorteile von Aluminium-PCBs, einige von ihnen sind,
1. Erschwingliches Metallkern PWB
Aluminium-PCBs sind viel billiger als anderer Metallkern PCBs. Sie haben höhere Wärmeleitfähigkeit verglichen mit allgemein verwendetem FR-4 PCBs. Demgegenüber wenn Sie kupfernes oder PCBs aus rostfreiem Stahl verwenden, dann es seien Sie in den Kosten höher. So können Sie Geld sparen, indem Sie die billigste Art des Metallkernes PCBs erhalten. Der Grund hinter den niedrigen Kosten ist, dass Aluminium leicht verfügbar ist und niedrigen Kosten verglichen mit anderen Metallen hat, die für MCPCBs benutzt werden.
2. hohe Wärmeleitfähigkeit
Aluminium wird wegen seiner hohen Wärmeleitfähigkeit benutzt. Es kann die Hitze leicht zerstreuen, die an Bord durch die Komponenten erzeugt wird. Es kann hohen Temperaturen widerstehen. Der Nichtleiter leitet die Hitze von den Komponenten und von den Hilfen, wenn er die Hitze zerstreut. So schützt er die Komponenten, die an dem Brett arbeiten und kann das Leben erhöhen. Außerdem gibt es keinen Bedarf, Kühlkörper zu benutzen. Wenn Ihr PWB viele Kühlkörper benötigt, dann könnte eine bessere Wahl Aluminium-PWB sein. Sie könnte Sie retten Geld.
3. Form Retainment
Das Problem mit dem Brett FR-4 ist, dass sie ihre Form nicht bei hohen Temperaturen behalten können. Das Brett beginnt zu verbiegen, und es kann seine Maße nicht behalten. Andererseits kann das Aluminiumbrett die Form unter Temperatur- und Druckdruck behalten.
4. umweltfreundlich
Aluminium ist umweltfreundlich und es gibt keinen Schaden, wenn man ihn verwendet. Er ist entsprechend internationalen Standards. Er ist ungiftiges 100%. Er kann auch aufbereitet werden.
5. Haltbarkeit
Aluminium-PCBs sind dauerhaft. Sie können Abnutzung und extremen Temperaturen widerstehen. Aluminium ist viel stärker als ein allgemeines Substrat FR-4, und es hat eine hohe Fähigkeit des Verhinderns von Unfallsschäden. Es kann mehr Druck und Druck behandeln. Es gibt eine sehr niedrige Wahrscheinlichkeit des Bruchs des Brettes.
6. Leichtgewichtler
Aluminium hat einen Leichtgewichtler verglichen mit Kupfer und Edelstahl. So kann das Endprodukt weniger Gewicht haben.
PWB Capactity | |
Grundmaterial | FR-4, 22F, CEM-3, CEM-1, Aluminium, HB, 94V0 |
Schichten | 1-22 Schichten |
Max Panel | 1550mm*800mm |
Kupferne Stärke | 0.5oz, 1oz, 2oz, 3oz, 4oz |
Dielektrische Stärke | 0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Brett-Kern-Stärke | 0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Brett-Stärke | 0.4mm - 4.0mm |
Dickentoleranz | +/--10% |
Aluminiummaschinelle Bearbeitung | Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Min Hole | 0,2 Millimeter |
Max Working Voltage | 2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min Track Width | 0.2mm (8mil) |
Min Track Gap | 0.2mm (8mil) |
Minimale SMD-Auflagen-Neigung | 0.2mm (8mil) |
Oberflächenveredelung | HASL bleifrei, Immersions-Gold, Immersions-Silber |
Lötmittel-Masken-Farbe | Grün, blaues usw. |
Legenden-Farbe | Schwarzes, weißes usw. |
E-Test | Ja |
Zertifikat | UL/CUL/ROHS/ISO9001 |
