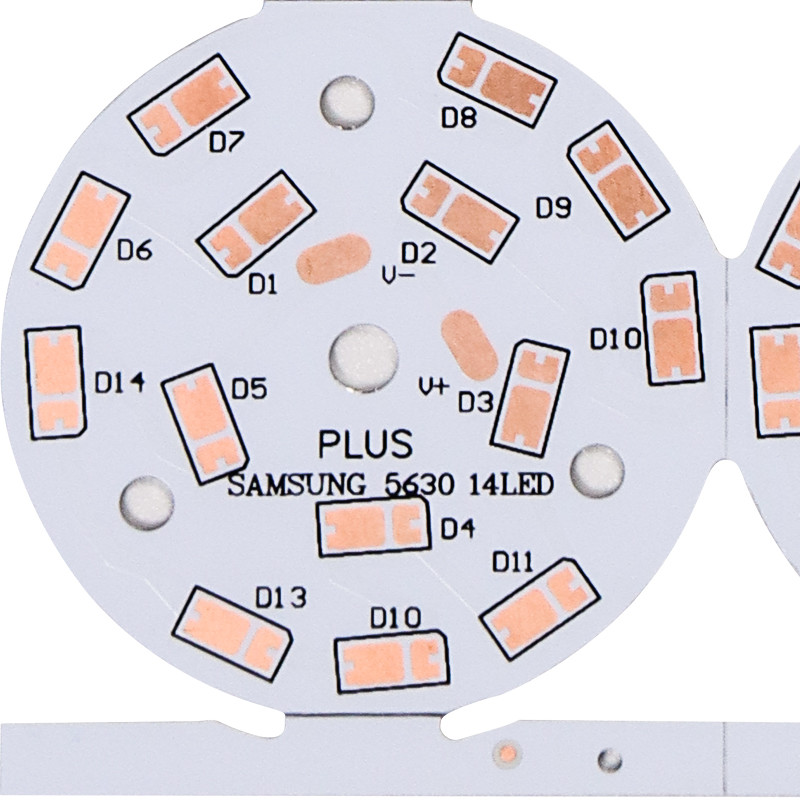

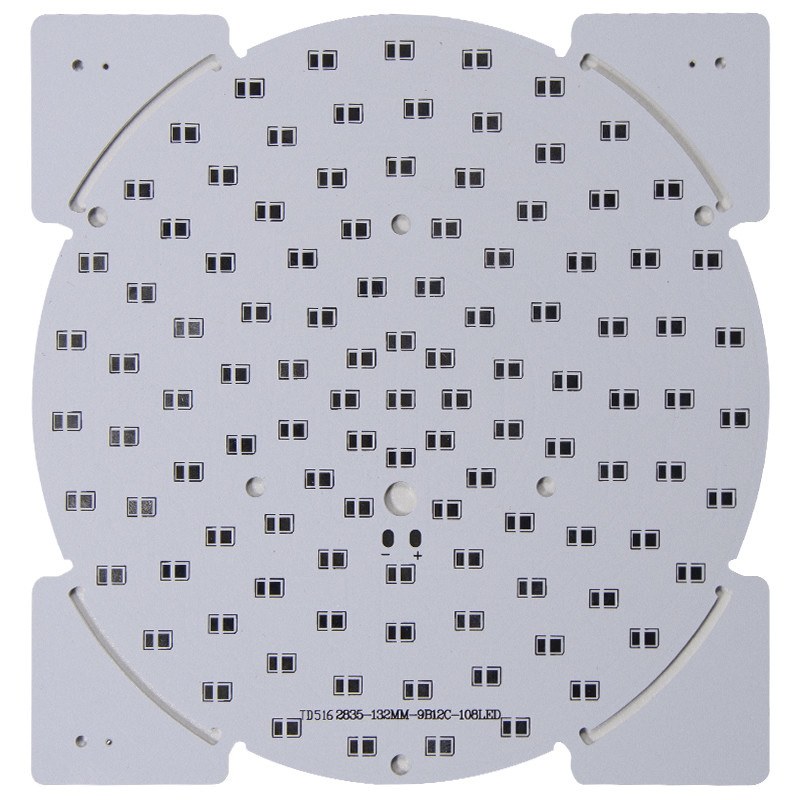

Elektronik Max Panel Soem-ODM SMD 5630 LED MCPCB 1550mm*800mm
Elektronik LED PWB-Aluminium-PWB-Leiterplatte LED SMD 5630 PCBA LED PWB
Aluminium-PWB ist gerade wie ein allgemeines PWB; der einzige Unterschied ist im Grundmaterial. Das Grundmaterial im Aluminium-PCBs ist Aluminium, das ausgezeichnetere Wärmeableitungsfähigkeit, Haltbarkeit und Maßstabilität hat.
Normales PCBs kann hohe Temperaturen nicht behandeln, und wegen der hohen Hitze-zerstreuenden Komponenten, verbiegen sie schnell. Deshalb ist es notwendig, Aluminium-PWB zu benutzen, in dem Wärmeableitung der hohen Temperatur oder erwartet wird.
Basiertes AluminiumpCBs sind ein einzigartiges Metall-ansässiges kupfernes plattiertes Laminat. Diese Arten von Leiterplatten haben gute Wärmeleitfähigkeit, elektrische Isolierung und ausgezeichnete Bearbeitungsleistung.
Entsprechend den verschiedenen Entwurfsstrukturen und den Anwendungsszenario von Aluminium-PWB, gibt es hauptsächlich einseitiges Aluminium-PWB, doppelseitiges aluminm PWB, flexibles Aluminium-PWB, Mischaluminium-PWB, mehrschichtiges Aluminium-PWB, Durchloch Aluminium-PWB, und so weiter.
PWB Capactity |
|
Grundmaterial |
FR-4, 22F, CEM-3, CEM-1, Aluminium, HB, 94V0 |
Schichten |
1-22 Schichten |
Max Panel |
1550mm*800mm |
Kupferne Stärke |
0.5oz, 1oz, 2oz, 3oz, 4oz |
Dielektrische Stärke |
0.05mm, 0.075mm, 0.1mm, 0.15mm, 0.2mm |
Brett-Kern-Stärke |
0.4mm, 0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm und 3.2mm |
Brett-Stärke |
0.4mm - 4.0mm |
Dickentoleranz |
+/--10% |
Aluminiummaschinelle Bearbeitung |
Bohrung, klopfend, mahlend, die Verlegung, Würfel-lochend, brechen den verfügbaren Vorsprung ab |
Min Hole |
0,2 Millimeter |
Max Working Voltage |
2.5kVDC (0.075mm Nichtleiter), 3.75kVDC (0.15mm Nichtleiter) |
Min Track Width |
0.2mm (8mil) |
Min Track Gap |
0.2mm (8mil) |
Minimale SMD-Auflagen-Neigung |
0.2mm (8mil) |
Oberflächenveredelung |
HASL bleifrei, Immersions-Gold, Immersions-Silber |
Lötmittel-Masken-Farbe |
Grün, blaues usw. |
Legenden-Farbe |
Schwarzes, weißes usw. |
E-Test |
Ja |
Zertifikat |
UL/CUL/ROHS/ISO9001 |
FAQ:
Q1: Wie über Ihre Versorgungskapazität?
: Für PWB-Brett müssen Sie Dateien von Gerber Datei, ihm vorbereiten sollten einschließlich RS274X-, ODB++-, DXF-, PWB-, PCBDOC-usw. Formate. Für PCBA (PWB mit gelöteten Komponenten), ausgenommen die Datei für PWB, müssen Sie auch die BOM-Liste (Bauteilübersicht) vorbereiten, wählen aus und setzen Datei (txt Format), wirkliches Beispielbild oder Versionsdatei etc. pdf-3D.
Q2: Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
Q3: Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 1pcs annehmen.
