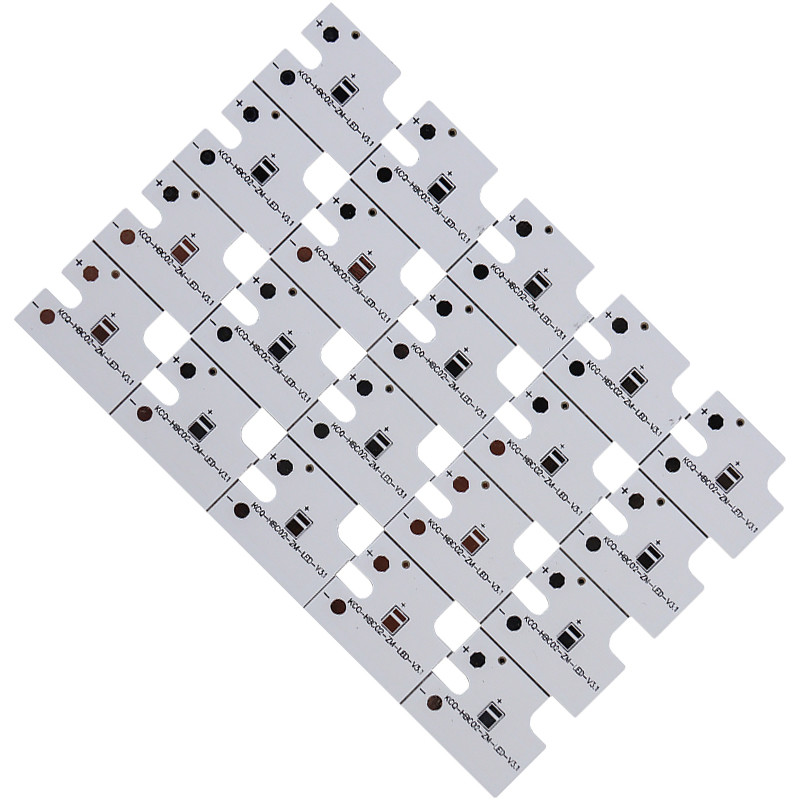

ROHS niedrige kundenspezifische LED einlagige Aluminiumleiterplatte PWBs 94V0

PWB-Brett PCBA der Runde 94v-0 Brettes umkreist Aluminium-ROHS MCPCB LED

Was sind Aluminium-PCBs?

Aluminiumleiterplatten haben die Fähigkeit, Hitze für elektronische Produkte zu zerstreuen. Ein Aluminium-PWB ist eine der allgemein verwendetsten Arten. Es kennzeichnet Standard-Laminat FR4 und einen Aluminiumkern. Die Leiterplatte hilft in der Wärmeableitung effektiv mithilfe einer thermischen plattierten Schicht, die sie kennzeichnet. Diese Leiterplatten sind in den Anwendungen am weitverbreitetsten, die feste Toleranzen und hohe Leistung mit einbeziehen.

Die drei Schichten in einem Aluminium-PWB

Aluminium-PCBs sind anders als verglichen mit den anderen Arten von PCBs entworfen und hergestellt. Diese Leiterplatte besteht drei Hauptschichten.

1. Stromkreis-Schicht
   Die Stromkreisschicht der Aluminiumleiterplatte besteht aus einer kupfernen Folie. Diese kupfernen Folien können in unterschiedlichen Gewichten von 1 bis 10 Unzen benutzt werden.

2. Wärmedämmungs-Schicht
   Die Wärmedämmungsschicht der Leiterplatte besteht das keramische Polymer. Dieses Polymer hat einen guten thermischen Widerstand und viskoelastischen Eigenschaften. Es ist die wichtigste Schicht und die Hilfen, die Leiterplatte vor möglichem mechanischem und Wärmebelastungen zu schützen.

3. Basisschicht
   Die Basisschicht besteht Aluminiumlegierungssubstrat. Diese Arten von PCBs sind ein ideales Match für Durchlochtechnologie. Dank das Vorhandensein des Aluminiums in ihnen.

Wie wird ein Aluminium-PWB hergestellt?

Bei der Herstellung eines Aluminium-PWBs, wird eine Dünnschicht des Nichtleiters zwischen der Stromkreisschicht und der Basisschicht hinzugefügt. Diese Schicht Nichtleiter ist beide, die elektrisch isolieren, sowie thermisch leitfähig. Nachdem man die dielektrische Schicht addiert hat, wird die Stromkreisschicht oder die kupferne Folie geätzt. Dieses erlaubt Ihnen, das erforderliche Muster zu erhalten. Die metallhaltige Schicht der Leiterplatte, mithilfe eines dünnen Nichtleiters, Hilfen die ganze Hitze vom Stromkreis entfernen.

Was sind die Verwendungsgebiete von Aluminium-PCBs?

Aluminiumleiterplatten gehören zu weit und allgemein verwendeten Leiterplatten? Sie finden ihren Gebrauch in einer beträchtlichen Vielzahl von Anwendungen wie diesen:

1. Signal-Leuchtfeuer

2. Chirurgische beleuchtende Werkzeuge

3. Energie-Kraftübertragungssysteme

4. Starke Scanner

5. Automobilarmaturenbretter

6. Innenbeleuchtung

7. Leistungsverstärker

8. Medizinische Funktionierentheater-Beleuchtung

9. Landschaftsbeleuchtung

10. Rücklicht-Versammlungen
