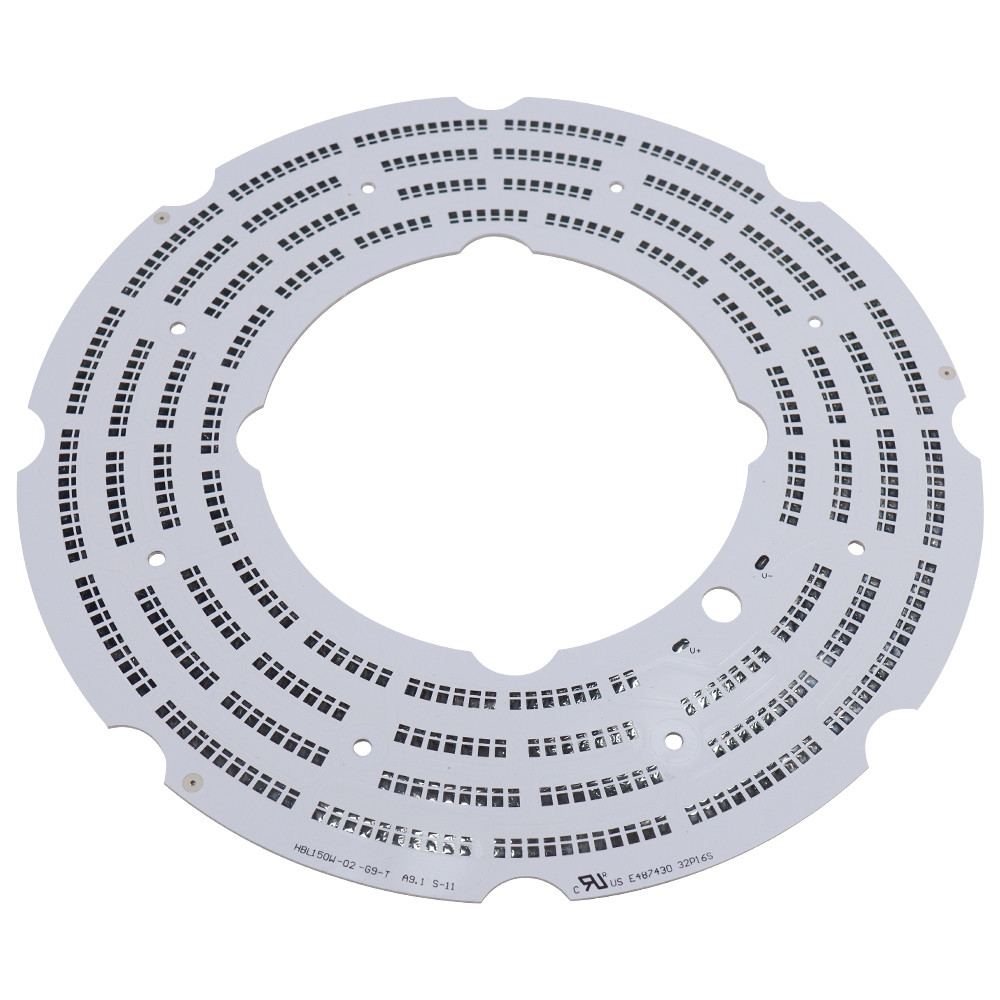

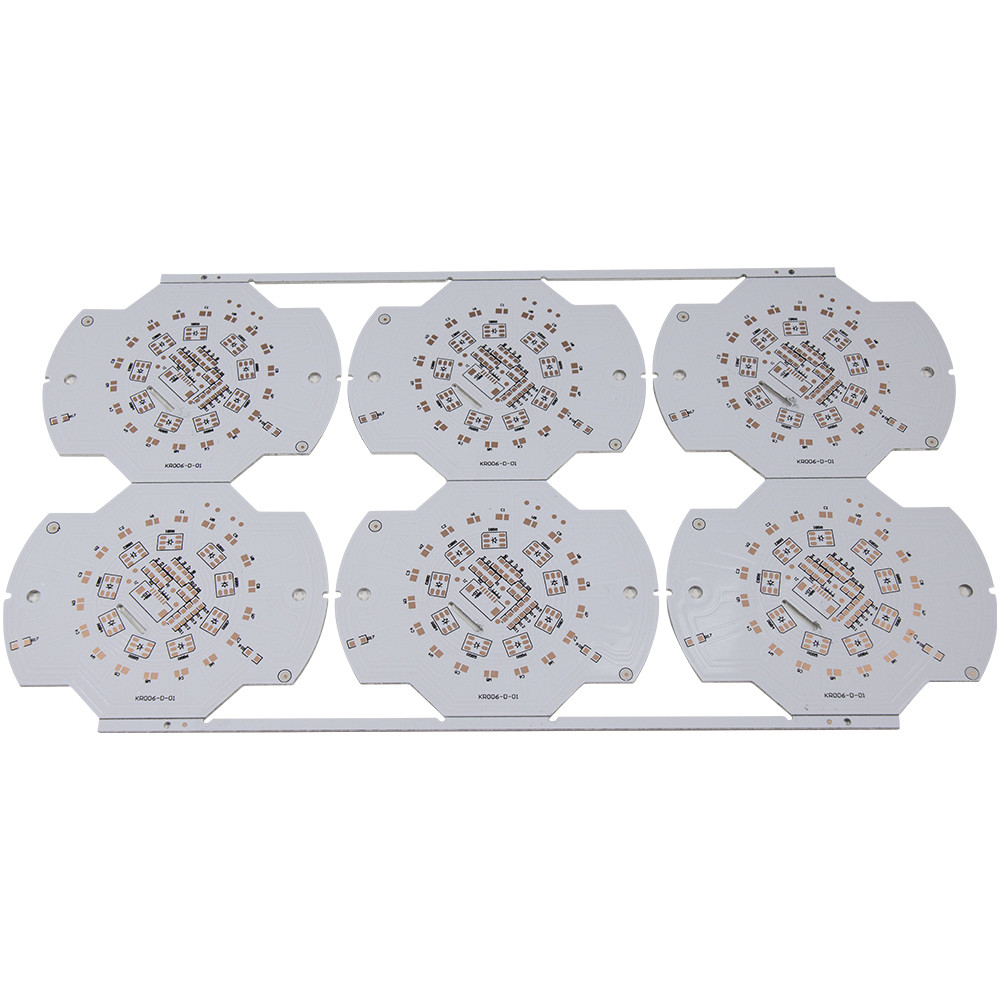

Kundenspezifisches ROHS führte mcpcb, das Aluminiumkern PWB-Bretter Streifen führten
Materielle Art | Aluminium |
PWB-Brett-Stärke | 0.2mm |
PWB-Brett-Schicht | doppelseitig |
Farbe PWBs Soldermask | LPI weiß |
PWB-Silkscreen-Farbe | schwarz |
PWB-Oberflächenende | OSP |
Prüfmethode | Fliegensonde/Messplatz/Prüfvorrichtung |
Produktions-erforderliche Dateien | gerber files&Bom Liste/Mikroprogrammaufstellung |
FPC MOQ | 1PC |
Minimale Linie Raum | 0.1mm |
Minimale Linienbreite | 0.1mm |
Das Aluminium-PWB bekannt durch viele Namen wie plattierte, Aluminiumaluminiumbasis, Metallplattierte Leiterplatte (MCPCB), Isoliermetallsubstrat (IMS oder IMPCB) etc. Das Aluminium-PCBs sind die allgemeinste Art und das Grundmaterial, aus Aluminiumkern zu bestehen. Jetzt ist die Frage, wie Aluminium-PCBs machte? Die Antwort ist eine Dünnschicht von thermisch leitfähigem und elektrisch isolierender Nichtleiter wird zwischen die metallhaltige und kupferne Folie eingefügt. Die kupferne Folie wird auf dem Stromkreismuster geätzt und das Metall entfernt Hitze weg von dem Stromkreis durch einen Nichtleiter.
Das Aluminium-PCBs hat mehr Wärmeableitung als Standard-Bau FR-4. Das dielektrische Material ist 5 bis 10 Prozent thermischer leitfähig und es hat ein zehntes der Stärke als Epoxid-glas. Die thermische Übertragung ist schneller als eine steife Leiterplatte. Das Aluminium-unterstützte PCBs werden größtenteils in der hohen Leistung und in den festen Toleranzanwendungen verwendet. Es gibt viele Vorteile Aluminium-ansässigen PWBs. Das Aluminium ist leicht verfügbar und ein Prozess ist einfach. Die Gesamtkosten von Herstellung werden verringert, da der Rohstoff billig ist. Da wir unter der globalen Erwärmung leiden, die das Aluminium ungiftig ist und es ist auch recyclebar. Die Herstellung mit Aluminium ist einfach und sie ist energiesparend. Für Aluminium-PWB-Hersteller werden die Gesamtkosten und folglich die Gewinnsteigerung verringert. Die hohe Temperatur in einem Stromkreis kann den Schaden der Komponenten verursachen, also erforderte sie maximale Ableitung für Dauerleistung.
Das Aluminium zerstreut die Hitze schneller, um die Leiterplattekomponenten am Schaden zu verhindern. Das Aluminium-PCBs hat hohe Haltbarkeit als keramische und Fiberglasbasis. Das Aluminium stellt Extrastärke zu PWB zur Verfügung, bei der Herstellung und behandelt und auch im täglichen Gebrauch. Das Aluminium liefert maximale Haltbarkeit, dennoch ist es leichtes Metall. Das Aluminium-PCBs sind in den hohen Strompfaden weitverbreitet. Es wird auch in der Stromversorgung, in den Bewegungsprüfern und in den Automobilanwendungen verwendet.
Das Aluminium-unterstützte PCBs werden hauptsächlich in den hohen Heizwärmeableitungsanwendungen wie LED verwendet. Die Aluminium-unterstützten LED werden in den Ampeln, allgemeine Beleuchtungen und in den Automobillichtern benutzt. Die Aluminiumled dürfen die höheren Strom mit führen bleibt der Temperaturregler. Die niedrige Temperatur in LED erhöht seine Lebensdauer. Das Aluminium-PCBs werden in den Produkten wie Audiogeräten, elektronischer Ausrüstung der Kommunikation, Teilen Computern wie CPU-Brett, Diskettenlaufwerk und Stromversorgung verwendet. Es wird auch in den Energiemodulen wie Inverter, Halbleiterrelais und Gleichrichterbrücken verwendet.
FAQ:
Q1. Welche Dateiformate nehmen Sie für Produktion PWBs PCBA an?
Datei A. Gerber: CAM350 RS274X
PWB-Datei: Protel 99SE, P-CAD PWB 2001
BOM: Excel (pdf, Wort, txt)
Auswahl- und Platzdatei
Q2. Haben Sie MOQ begrenzten?
: Wir haben kein MOQ begrenzten, der minimale Auftrag, den wir sind 2 PC annehmen.
Q3: Kann ich PWB-Prototypen von Ihnen erhalten?
: Wir haben ein sehr starkes vorderes Endsystem und die Kapazität zu haben, einige Prototypen jeden Tag zu behandeln.
