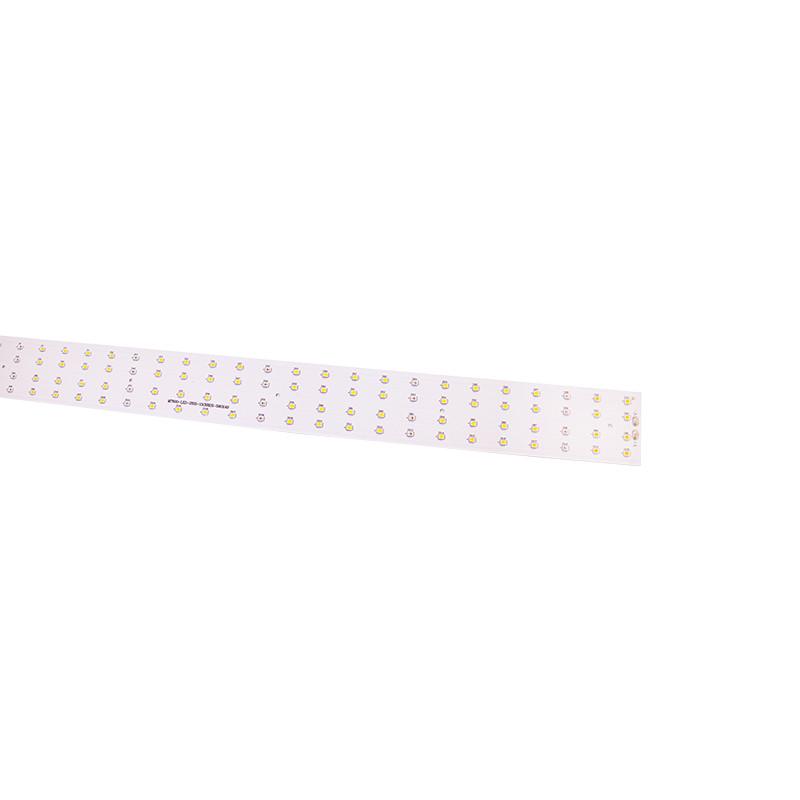

BASIS Min Line Spacings 4mil Aluminiumdruck-Leiterplatte PWBs LED
Materialien: | Niedriges Aluminium | Thichkness: | 1.5mm |
---|---|---|---|
Cu-Stärke: | 1oz | Wärmeleitfähigkeit: | Kundenbezogenheit |
Lötmittel-Farbe: | Schwarze weiße grüne Übereinstimmungskundenbezogenheit | Legende: | Kundenbezogenheit |
Oberflächen beendet: | IF-HASL OSP |
PWB-Art | Materielle Art | Materielle Marke | |||||||
Simplex-PWB Doppeltes Seiten-PWB Mehrschichtiges PWB Simplex-PWB |
CEM-1 FR-4 Aluminium Kupfer Keramisch |
SY KB IL LianMao HongRen Arlon KingWong VT Gutsherr 5052 Reihe |
|||||||
Der Vorteil von uns | |||||||||
1 | Wir haben unsere Selbst, Unabhängiger des Abwasserbehandlungssystems. Vergewissern Sie sich, dass es einen sehr großen Entwicklungsraum und die Stabilität der Produktionsumwelt im futurer gibt | ||||||||
2 | Flexible Operation, kann in der Produktion von kleinen Reihen sein. Kann große Mengen auch produzieren. Kann Produktion schnell sparen. | ||||||||
3 | Die dringende doppelte Musterfertigung 24 Stunden lang, die dringende mehrschichtige Musterfertigung für 48 hours.completely entsprechend Kundenanforderungen | ||||||||
Über die Dateien | |||||||||
1 | Sie haben gerber Dateien oder PWB-Dateien | ||||||||
2 | Sie haben PWB-Proben. schicken Sie uns die Probe. wir helfen für Freiexemplar ihm | ||||||||
Wie man den Preis berechnet | |||||||||
1 | Zum Beispiel ist Ihre doppelte mit Seiten versehene PWB-Größe 100 Millimeter * 200 Millimeter breit, langes Doppeltes versahen PWB-Preis ist $60 a-Quadratmeter mit Seiten. So die Berechnungsergebnisse 100MM*200MM*$60/1000000=$1.2 | ||||||||
1 inch=25.4mm | |||||||||
Über den Transport. | |||||||||
Das ganzes Zitat umfasst nicht die Transportkosten | |||||||||
1 | Sie finden eine FrachtSpeditionsfirma, um Ihnen zu helfen, als wir das PWB beendeten, das wir, senden wiill Ihrer Absenderfirma direkt. Sie direkt zu den Frachtkosten gezahlt der Absenderfirma | ||||||||
2 | Wir helfen Ihnen verantwortlich für Transport, die Fracht, die im Preis eingeschlossen ist. Entsprechend wie viel Geld eine Kilogrammberechnung. | ||||||||
3 | Zwecks Kosten sparen. Das Beste ist Sie haben vertraute Absenderfirma |
Erreichbare Fertigungsgenauigkeit | ||||||||||||||
Materielle Art: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Fassbinderstärke: 0.5-12OZ | |||||||||||||
Brett-Stärke: 0.2-6.0mm | Minimale Lochgröße: 0.25mm (fertige Lochgröße) | |||||||||||||
Min Line Width /spacing: 0.08mm | Bohrende Genauigkeit: +/--0,05 | |||||||||||||
Maximale Arbeitsgröße: 520*620mm (21.25x24.5inch) | Min Inner-Schichtstärke: 0.1mm | |||||||||||||
Minimales Stärke Brett für HAL-Oberfläche beendete: 0.4mm | Zertifikat: Rohs, Iso9001, UL (in der Bescheinigung) | |||||||||||||
Minimale Stärke 4 Schicht: 0.4mm | Minimale Stärke 6 Schicht: 0.6mm | |||||||||||||
Minimale/maximale Schichtzählung: 1/20 | Laminierungsebenheit: +/-0.05mm | |||||||||||||
Minimale SMD-Neigung: 0.125mm | Min Dam Between Fine Pitch: >0.1mm | |||||||||||||
Schicht auf Schichts-Ausrichtung:<0> | Widerstandsteuerung: +/--5% | |||||||||||||
Differenzialer Widerstand: +/--10% | Brettbogen/Torsionstoleranz:<0> | |||||||||||||
Überziehen von spect Verhältnis: <8:1> | Überzug COV: <10> | |||||||||||||
Oberflächen beendet: IF-HASL, Immersions-Gold/Zinn/silbernes ./Plating Gold/OSP, | PTH-Hintergrundbeleuchtung: Niveau 9-9.5 | |||||||||||||
Lötmittel-Maske: Grün, rot, blau, weiß, schwarz, gelb. | Überziehen von Dehnbarkeit: >15% |
Warum uns wählen Sie
1) Elektronik Co., Ltd. Shenzhens Yizhuo ist im Jahre 2012 Jahre, unser Fabrikbereich mehr als 5.000 Quadratmeter, 120 Arbeitskräfte hergestellt worden
2) Wir haben gute Qualitätskontrollsysteme, einschließlich ISO-9001:2008;
3) Unsere Fabrik hat CER, ROHS, UL-Bescheinigung
4) Alle Komponenten, die wir benutzen, sind das neue u. das ursprünglich;
5) One-stop Dienstleistung kann von PWB-Entwurf, Schichten 1-32 PWB-Herstellung, Komponentenauftreten, PWB-Versammlung, Produkt-Versammlung völlig erbracht werden.
Passende Geräte von Aluminium-PWB
LED-Beleuchtungsprodukte
Z.Z. hat Aluminium-PWB allgemein für das Beleuchten von PWB, besonders LED-PWB verwendet. Außer dem Beleuchten des Gerätes, gibt es andere senarios hauptsächlich, die für Aluminium-PWB passend sind.
1. Audiogeräte:
Input, Ausgangsverstärker, ausgeglichener Verstärker, Audioverstärker, Vorverstärker, Endverstärker, etc.
2. Stromversorgungsausrüstung:
Schalterregler ‚DC-/Wechselstrom-Konverter ‚Schalter-Regler, etc.
3. Elektronische Ausrüstung der Kommunikation:
HF-Verstärker elektrischer‘ übertragender Stromkreis ‚des Filters.
4. Büroautomationsausrüstung:
Lokführer, etc.
5. Automobil:
Elektronischer Regler, Anzünder, Energieprüfer, etc.
6. Computer:
CPU-Brett, Diskettefahrer, Stromversorgungsgerät, etc.
7. Energiemodul:
Konverter, Halbleiterrelais, Gleichrichterbrücke, etc.
FAQ:
Q1: Haben Sie irgendeine Anforderung der Mindestbestellmenge?
: nein, die Probe benötigen Sie gerade ein Minimum von 2 Stücken.
Q2. Was ist für Zitat PWBs PCBA erforderlich?
: PWB: Quantitäts-, Gerber-Datei und Technikanforderungen (Material, Oberflächenendbehandlung, kupferne Stärke, Brettstärke,…)
Q3: Wie über die Versandkosten?
: Die Versandkosten werden durch den Bestimmungsort, Gewicht, Verpackungsgröße der Waren bestimmt. Informieren Sie uns bitte, wenn Sie uns benötigen, Sie zu zitieren die Versandkosten.
